Čepy s plochou hlavou 100°

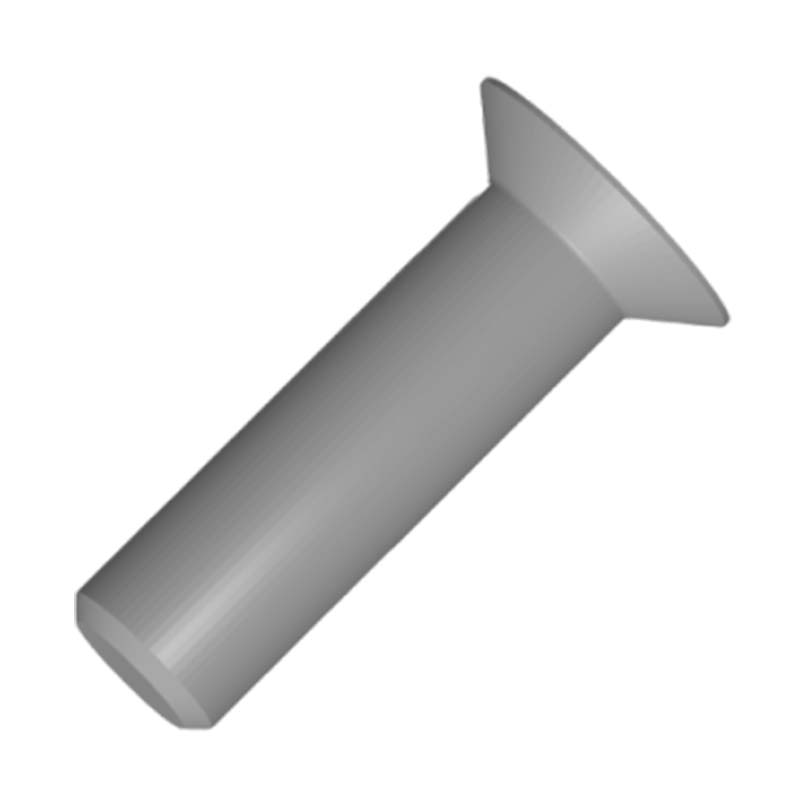

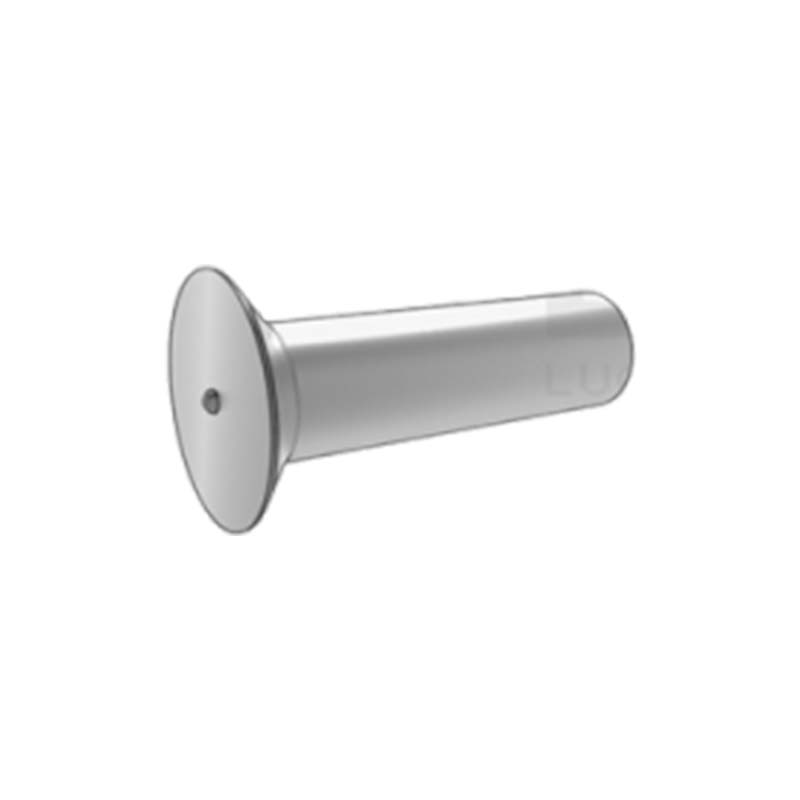

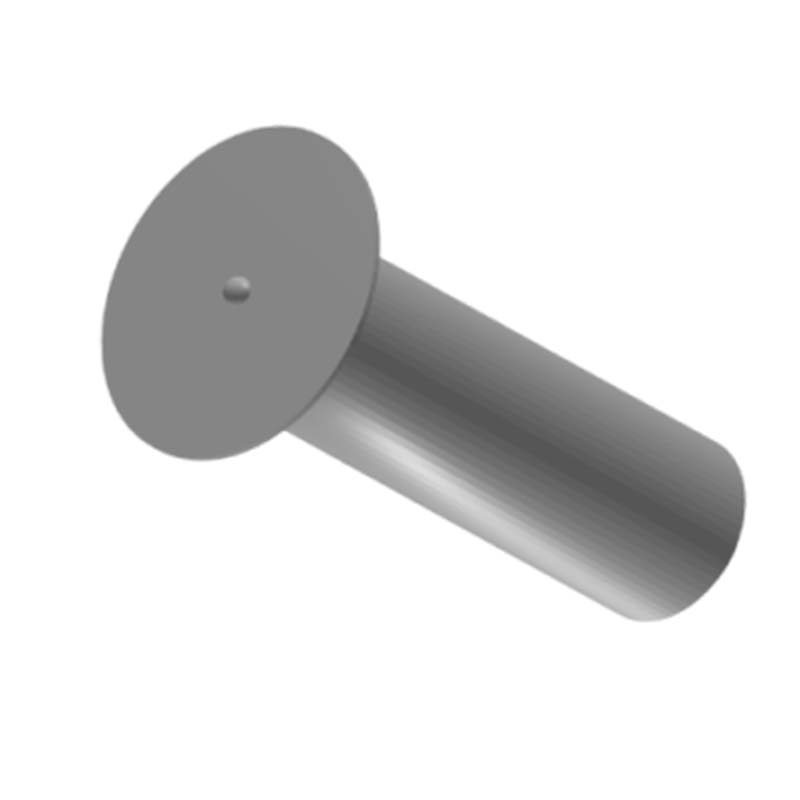

Čepy s plochou hlavou 100° mají u hlavy úhel 100° a lze je instalovat v jedné rovině s povrchem. Jsou vhodné pro kovové panely, nábytkové rámy nebo mechanická zařízení, která vyžadují nízkoprofilovou hlavu. Továrna Xiaoguo® přísně dodržuje pro výrobu standard MS 20426L-1993.

Modelka:MS 20426L-1993

Odeslat dotaz

Popis výrobku

Jeden konec kolíků s plochou hlavou 100° je 100stupňová plochá hlava, zatímco druhý konec má závity. Plochá hlava umožňuje těsné přizpůsobení komponentům, které mají odpovídající zapuštěné otvory. Jeho specifikace závitů jsou četné, od malých rozměrů M3 po větší velikosti M16.

Detaily a parametry produktu

Svorníky s plochou hlavou jsou v podstatě typem přivařovacích svorníků. Jejich hlavy jsou kónické a při svařování jsou téměř v jedné rovině s obrobkem. Úhel 100° je rozhodující, protože umožňuje hlavě čepu mírně se zabořit do materiálu, a tím zachovat nízký profil. Tento typ čepu lze použít, když je nutné po svařování udržet povrch hladký a rovný, například na površích, kde je obrobek náchylný k zaseknutí.

Čepy s plochou hlavou 100° jsou pojmenovány podle úhlu jejich kónických hlav. Tento specifický 100stupňový design zajišťuje, že svar je téměř v jedné rovině se základním materiálem. Je to běžná volba pro zpracování plechu nebo jakoukoli situaci, kdy je nutné přivařit k povrchu pro zachování vzhledově nebo funkčně hladkého povrchu.

Díky jejich specifickému úhlu kužele mají nižší profil hlavy. Svařováním tvoří téměř neviditelné spojovací body. V oblasti automobilového průmyslu, elektroniky nebo výroby domácích spotřebičů je často najdete v oblastech, které vyžadují čistou a hladkou povrchovou úpravu.

Po	1/16	3/32	1/8	5/32	3/16	7/32	1/4	5/16	3/8
dk max	0.118	0.183	0.229	0.29	0.357	0.419	0.49	0.568	0.698
dk min	0.11	0.175	0.221	0.282	0.349	0.411	0.482	0.56	0.69
k	0.022	0.036	0.042	0.055	0.07	0.083	0.095	0.106	0.134
d max	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.315	0.378
d min	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.311	0.374
