12 Zubové drážkové šrouby S Přírubou

12zubé drážkové šrouby s přírubou jsou často vhodné pro projekty, které vyžadují pevné a protiskluzové spoje. Může poskytnout lepší točivý moment a zabránit prokluzování šroubů během procesu utahování. Šrouby vyrobené továrnou Xiaoguo® splňují prováděcí normu MS 14157B-1978.

Odeslat dotaz

Popis výrobku

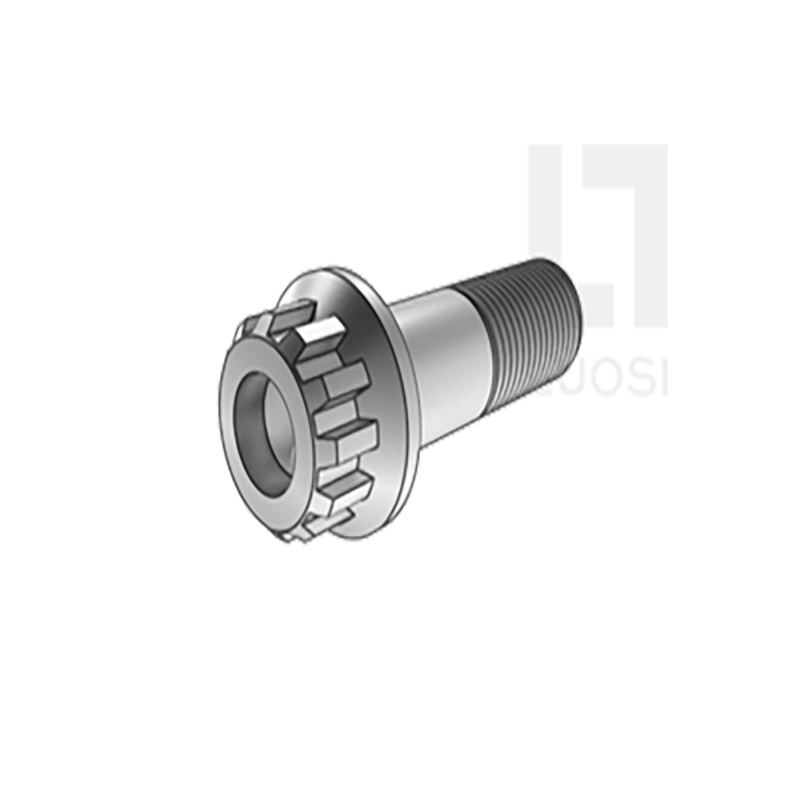

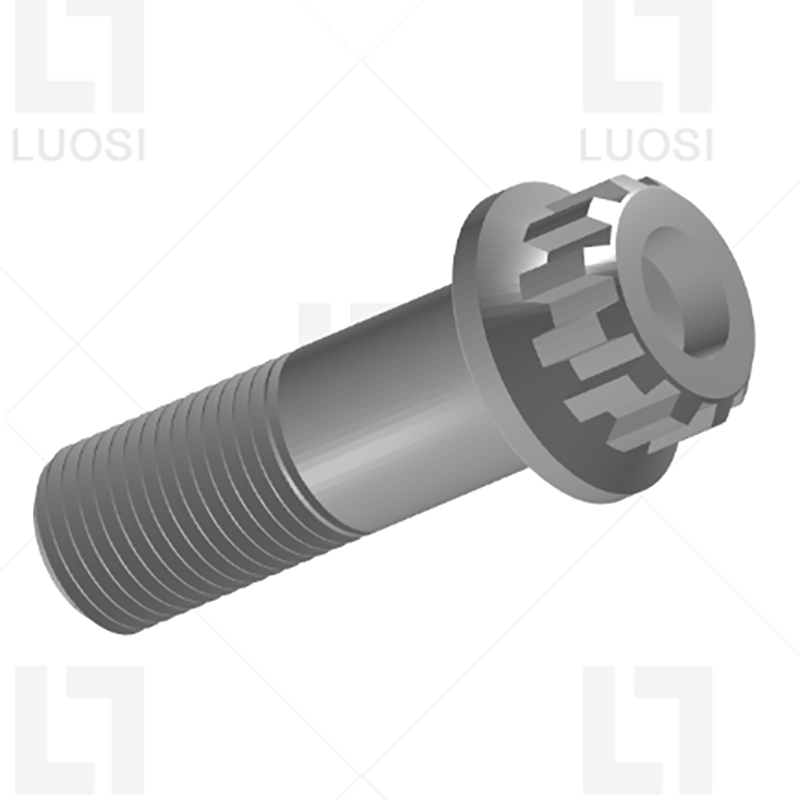

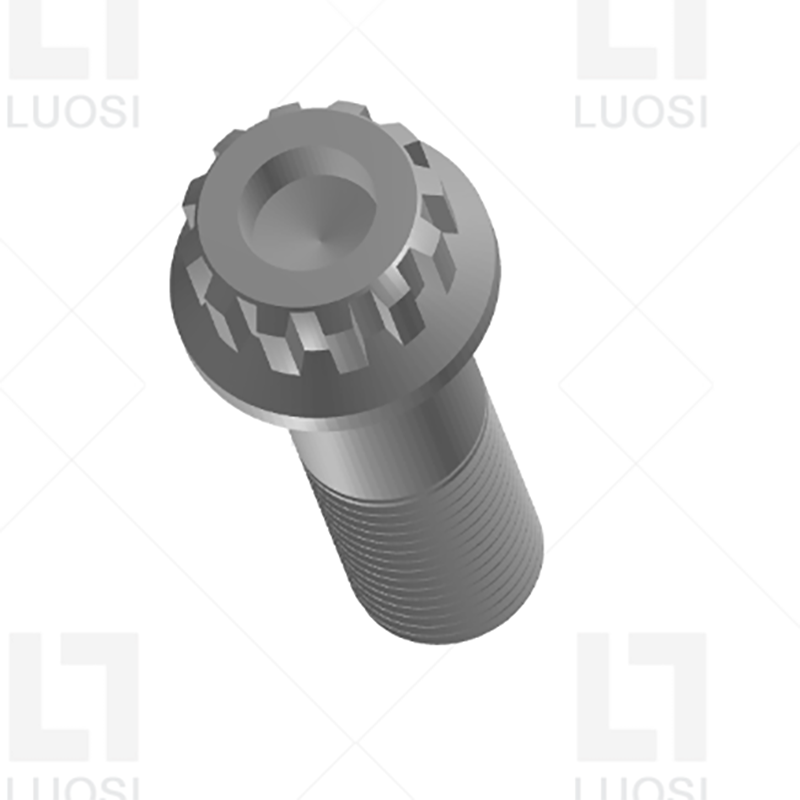

Hlava 12zubého drážkového šroubu s přírubou je navržena s 12 zuby, které mohou těsně pasovat s odpovídajícím drážkovým nástrčným klíčem. Na jeho dně je příruba jako těsnění, které může zvětšit kontaktní plochu s připojeným materiálem.

Vlastnosti produktu

12zubé drážkové šrouby s přírubou se vyznačují jedinečnou strukturou 12zubého drážkování plus příruba. 12zubé drážkování poskytuje více bodů působení síly, takže operace utahování je přesnější a hladší. Příruby rozptylují tlak, zvyšují stabilitu spojení a zabraňují uvolnění šroubů.

Tyto šrouby lze připojit ke kořenu listu větrné turbíny. Čepel je vystavena odstředivé síle 20 tun. Unese zátěž. Drážková hlava odolá hydraulickému točivému momentu 1 000 N·m. Příruba může zabránit prasknutí kořene kompozitního materiálu v důsledku mikropohybu. Je třeba jej vyměnit každých pět let a každá poškozená čepel stojí až 250 000 amerických dolarů.

12zubé drážkové šrouby vyžadují odpovídající drážkové šroubováky. Mohou přenášet obrovský točivý moment bez odizolování, mnohem lepší než šestihranné šrouby. Vestavěná příruba funguje podobně jako těsnění, takže můžete ušetřit na dalších součástech. Je velmi vhodný pro údržbu těžké techniky.

12zubé drážkové šrouby s přírubou není snadné manipulovat. Většina lidí nemá spline nástroje. Příruby mohou udržet šrouby upevněné při vibracích a používají se na veřejných strojích nebo na železničních tratích, kde existuje riziko krádeže. Pro oblasti s vysokými vibracemi (kompresory, generátory) mohou být pevně fixovány. Spline ovladač nevyjde. Možnost zoubkované příruby může ukousnout povrch. Není nutná žádná pojistná podložka.

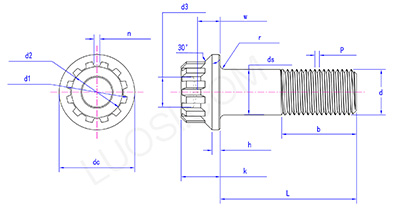

Parametry produktu

Po	1/4	5/16	3/8	7/16	1/2	16. září	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
stejnosměrný max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
stejnosměrný proud min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
h min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w min	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
