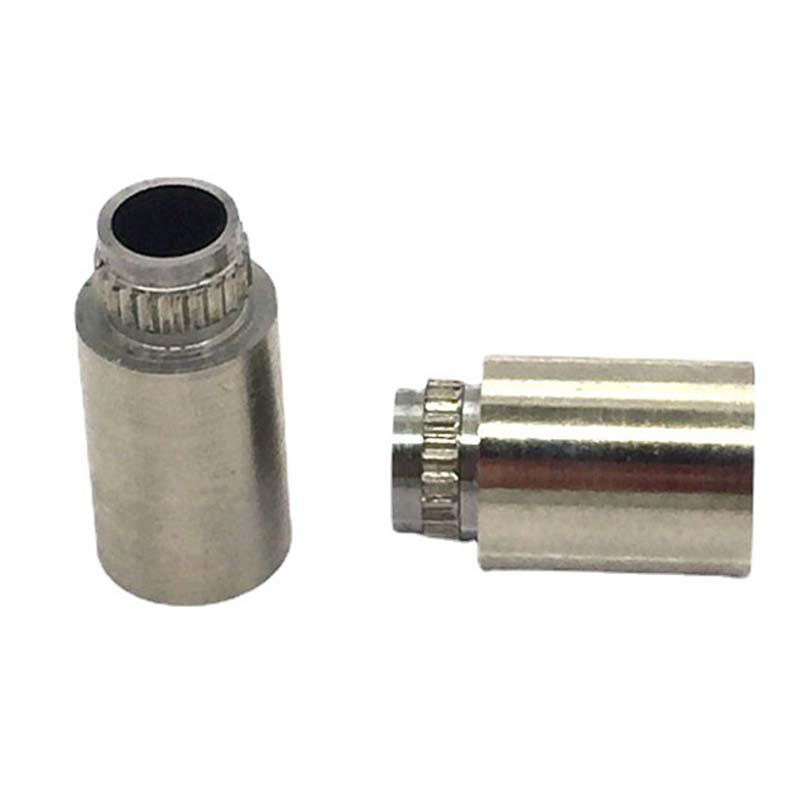

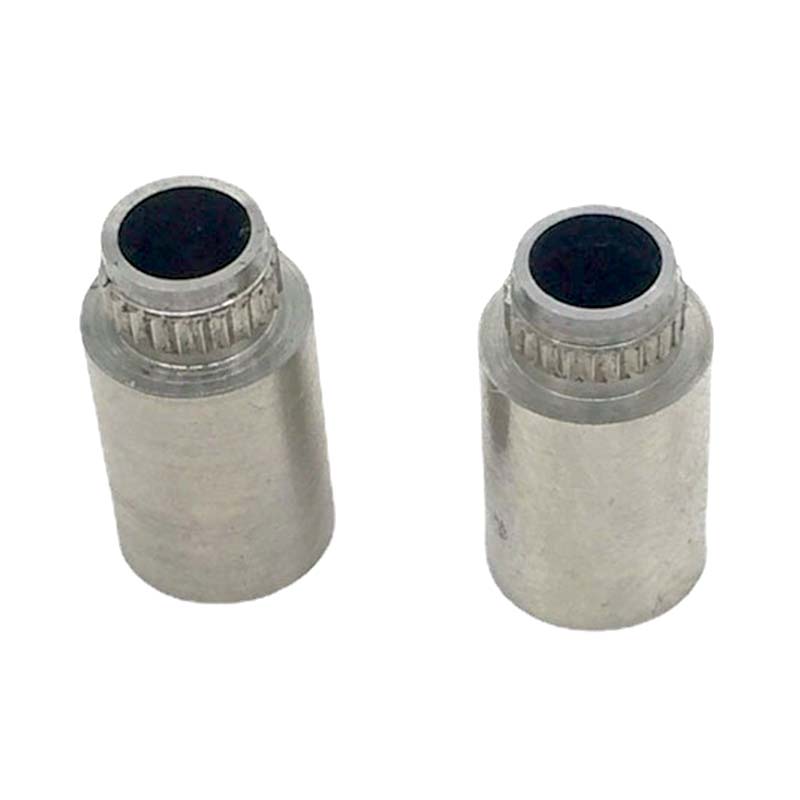

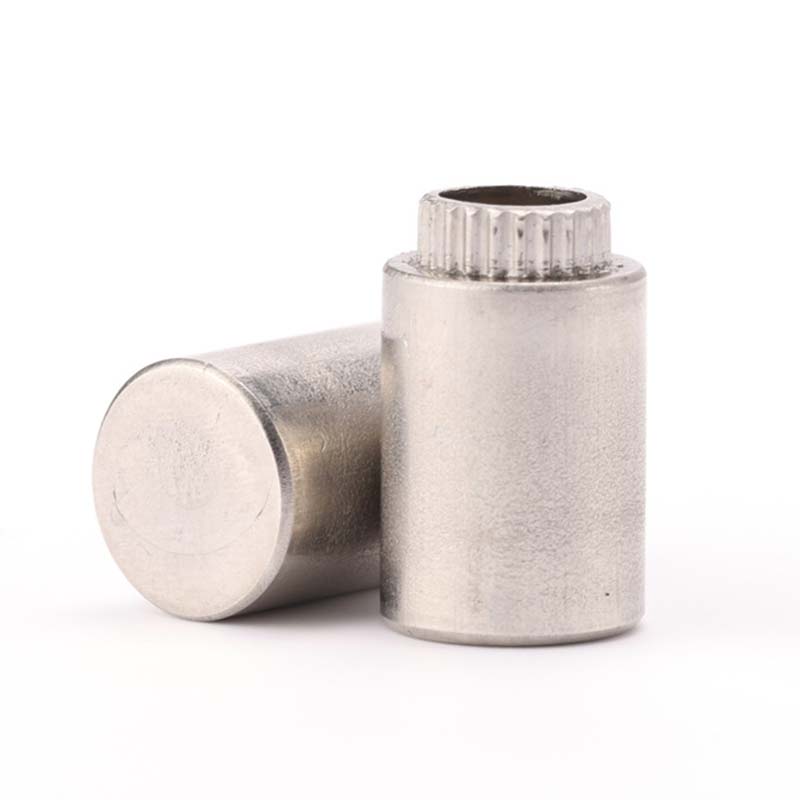

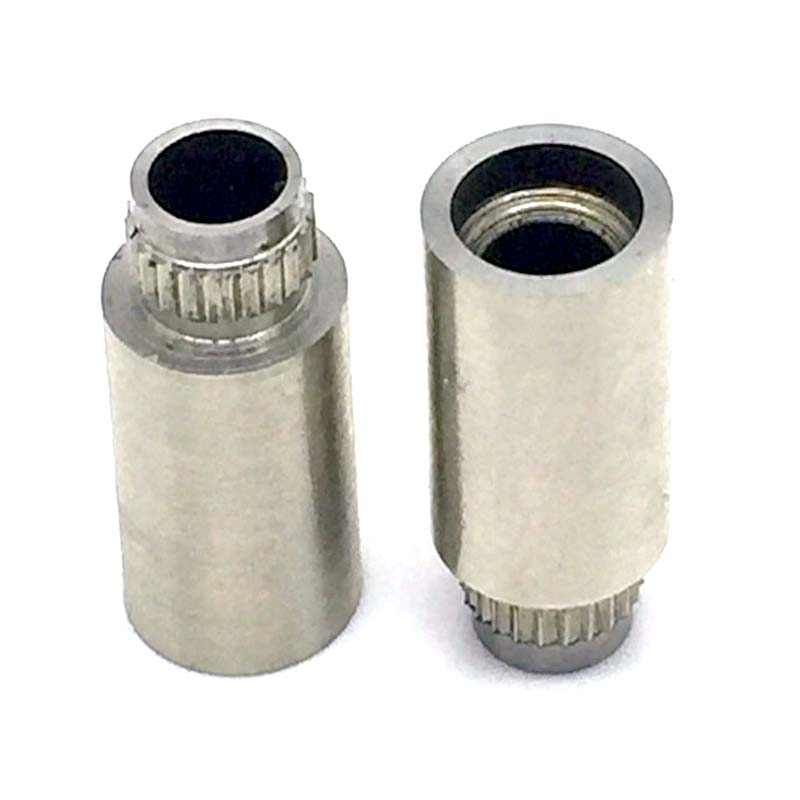

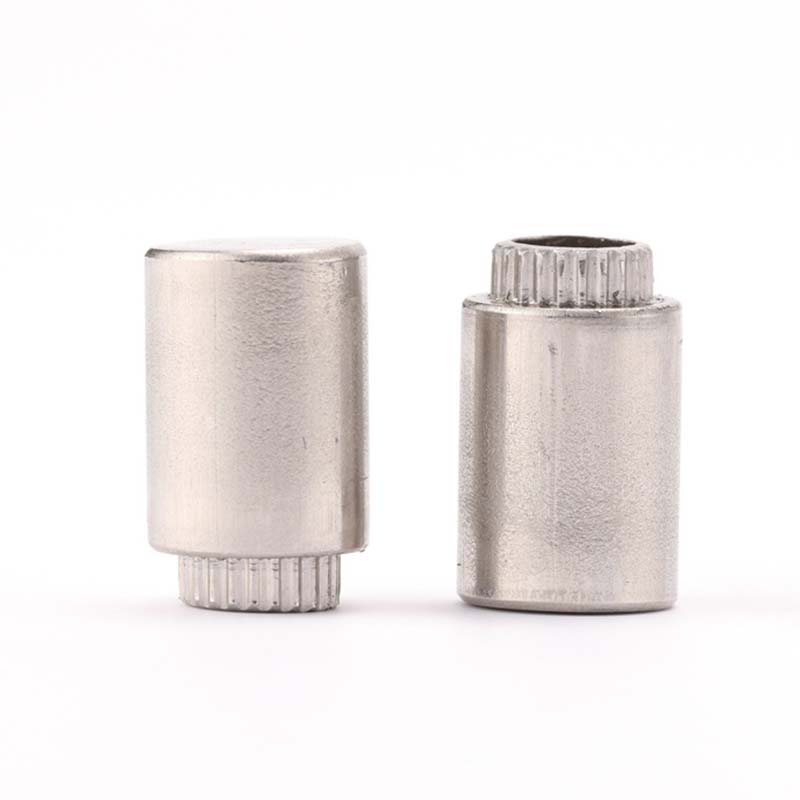

Uchycení protahování spojovacího prvku

Protahovací distanční sloupky upevňovacích prvků mají různé povrchové úpravy. Pomáhají bojovat proti rzi, zjednodušují pájení, umožňují lepší proudění elektřiny a dokonce vypadají hezčí.

Běžné jsou elektrolytický povlak niklu, povlak cínu (buď čistý nebo slitina), povlak slitiny zinku a niklu (který je lepší v boji proti rzi) a povlak stříbra (dobrý pro tok elektřiny).

Jaké ošetření si vyberete, závisí na tom, co potřebuje prostředí, proces pájení a co je vyžadováno pro elektrický výkon.

Během instalace je protahovací sloupek připevněn pomocí nýtovacího procesu, aby bylo zajištěno pevné spojení odolné proti vibracím.

Přizpůsobené specifikace a velikosti

Držák protahování upevňovacích prvků se dodává v mnoha standardních velikostech a můžete si pořídit i ty na míru.

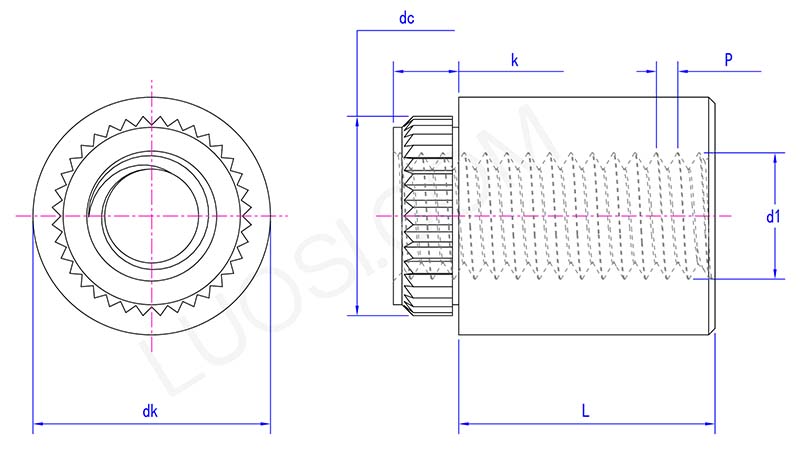

Mezi hlavní specifikace patří průměr čepu (dřík i hlava), celková výška, velikost závitu a délka (pokud má konec čepu závity) a velikost potřebného otvoru v DPS.

Správné rozměry je důležité. Zajišťuje, aby čep správně zapadl do desky plošných spojů, získal správnou upínací sílu, když jej nýtujete, a spolupracuje s ostatními díly, ke kterým se připojuje.

Jaká je typická hmotnost/nosnost?

To, jakou váhu tyto distanční držáky pro protahování upevňovacích prvků zvládnou, závisí hodně na jejich velikosti, jako je průměr a délka, z jakého materiálu jsou vyrobeny (ocel nebo hliník), jak tlustá je PCB a velikost otvoru.

Podobně jako typický 3mm čep z nerezové oceli v 1,6mm PCB obvykle zvládne 300-500 N (to je 30-50 kg) vytahovací síly.

Máme technické listy, které uvádějí pevnost ve smyku a vytažení. Vždy zkontrolujte tyto specifikace, abyste se ujistili, že hřeb, který si vyberete, zvládne mechanické potřeby toho, k čemu jej používáte.
