Konektor typu Clevis I

Konektory typu C clevis I jsou vyrobeny ze silných materiálů, jako je nerezová ocel, uhlíková ocel nebo slitina titanu. Dobře odolávají velkému zatížení a nejsou náchylné k opotřebení, i když jsou automobilové díly pod velkým tlakem. Xiaoguo®, čínský výrobce spojovacích prvků, má rozsáhlé zkušenosti s výrobou spojovacích prvků a komplexní program školení zaměstnanců, aby zákazníkům poskytoval profesionální služby.

Odeslat dotaz

Popis výrobku

Konektory typu Clevis I jsou vyráběny z kalené nerezové oceli, uhlíkové oceli nebo slitin titanu. Tyto materiály jsou pevné a odolávají ohybu a deformaci. Nerezová ocel je odolná proti korozi a běžně se používá ve vlhkém nebo korozivním prostředí. Uhlíková ocel je cenově dostupný materiál, který je také odolný. V oblasti letectví je titanová slitina obecně vybírána kvůli svým lehkým vlastnostem, Přestože je tento materiál lehký, jeho ostatní vlastnosti nejsou sníženy a jeho pevnost se nesníží, i když se celková hmotnost sníží.

Povrchy těchto čepů jsou tepelně zpracovány, aby byly tvrdší. Tím se zabrání tomu, aby se při přepravě těžkých nákladů vytvořily malé promáčkliny nebo prohlubně. Na výběru správného materiálu záleží, záleží na tom, jak silný je kolík, jak dobře odolává opotřebení a jak dobře funguje v různých prostředích.

Aplikační scénář

Konektory typu Clevis I se hodně používají v závěsech automobilů, ramenech robotů a továrních strojích. Umožňují dílům plynule se otáčet nebo otáčet. Najdete je jako otočné body v dopravníkových pásech, hydraulických válcích a montážních přípravcích, pomáhají udržet vše správně zarovnané.

V letadlech drží řídicí plochy a části podvozku na místě. Používají je také lékařské přístroje, jako je tomu u zobrazovacích zařízení s nastavitelnými klouby, které musí být přesné. V zásadě je může použít jakýkoli průmysl, který potřebuje, aby se díly pohybovaly hladce s kontrolovaným pohybem a menším třenímšpendlíky.

Clevis I type connector parameter

Po	Φ8	Φ10	Φ12
d max	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	27	32.8	38
L1	21	25	29
t	10	12	14
L2	12	14.5	17.5
P1	0.8	1	1

Na míru pro specifické průmyslové aplikace

Konektor typu Clevis I lze vyladit tak, aby odpovídal tomu, co potřebujete. Změňte šířku, velikost koule, délku hřídele nebo závity pro věci, jako jsou stroje, auta nebo drobné nástroje. Příklad: Robotická ramena často používají tenké kuličkové čepy s leštěným povrchem ke snížení tření kloubů.

Můžete také přidat úpravy, jako je tepelně zpracované nebo potažené látkami, jako je teflon, aby byly tvrdší nebo odolné vůči chemikáliím. Při objednávání jim řekněte, jakou váhu unese, kde se bude používat (například venku nebo zaolejovaná místa) a přesné míry. Tímto způsobem vytvoří kolíky, které skutečně fungují pro váš projekt.

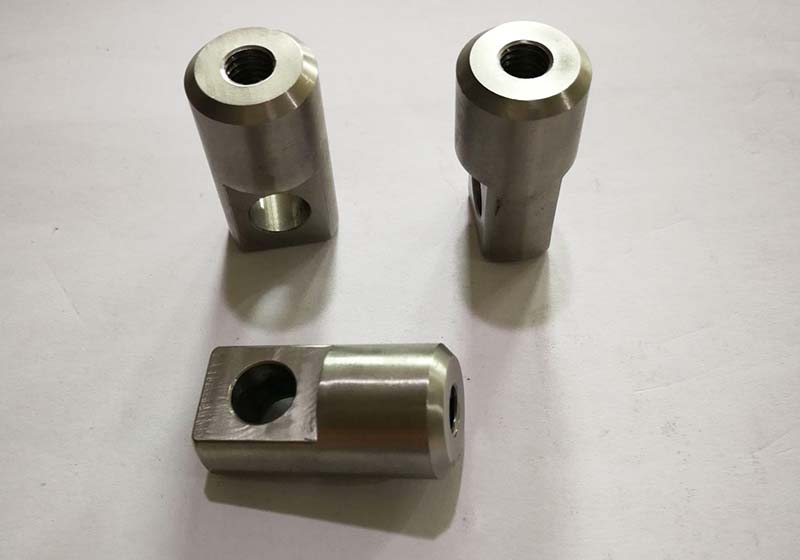

Clevis I type connector
