Spolehlivá Clinching Matice

Spolehlivá matice Clinching poskytuje vynikající řešení pro aplikace vyžadující pevný a trvalý závitový upevňovací bod v tenkých plechách. Splnění různých specifikací je silnou stránkou Xiaoguo® pro dodavatele.

Modelka:QIB/IND CLA

Odeslat dotaz

Popis výrobku

Ve srovnání se svařovacími maticemi nezpůsobují matice Dependable Clinching deformaci teplem, nemění strukturu kovu, nepoškozují povlaky ani nevytvářejí nebezpečí výparů. Jsou rychlejší na instalaci a často pevnější při použití na tenké plechy.

Oproti klecovým maticím nebo maticím PEM naše matice tvoří pevnější a trvalejší spojení, které lépe odolává vibracím. Nepotřebují ty složité části klece nebo jsou závislé na napětí pružiny, aby fungovaly.

A na rozdíl od nýtovacích matic nepotřebujete k instalaci matice Dependable Clinching přístup k zadní straně. Obvykle mají větší sílu proti vytlačení a sedí níže na straně, kde jsou instalovány.

Podrobnosti o produktu:

Spolehlivé matice Clinching nabízejí velkou hodnotu: rychle se používají, jsou pevné, spolehlivé, šetří peníze, poskytují více možností designu a jsou šetrnější k životnímu prostředí. Jsou klíčovou součástí moderního zpracování plechu.

co bude dál? Aby fungovaly se superpevnou ocelí a lehčími slitinami, spárovaly se s chytrými instalačními systémy, které kontrolují kvalitu za pochodu, vyrábí se menší pro elektroniku a používají specializovanější povlaky. Ořech bude i nadále důležitým a vyvíjejícím se řešením pro výrobu pevných a účinných sestav po celém světě.

jak to funguje?

Spolehlivé matice Clinching jsou upevňovací prvky, které po instalaci zůstanou na svém místě, přičemž část matice je již zabudována. Její základna má malé rýhy nebo rýhy. Když to vložíte, vysoký tlak způsobí, že se plech kolem něj ohne do těchto hřebenů. To vytváří silný mechanický zámek, který odolává vibracím. Tento proces tváření za studena znamená, že nepotřebujete svařování ani lepidlo.

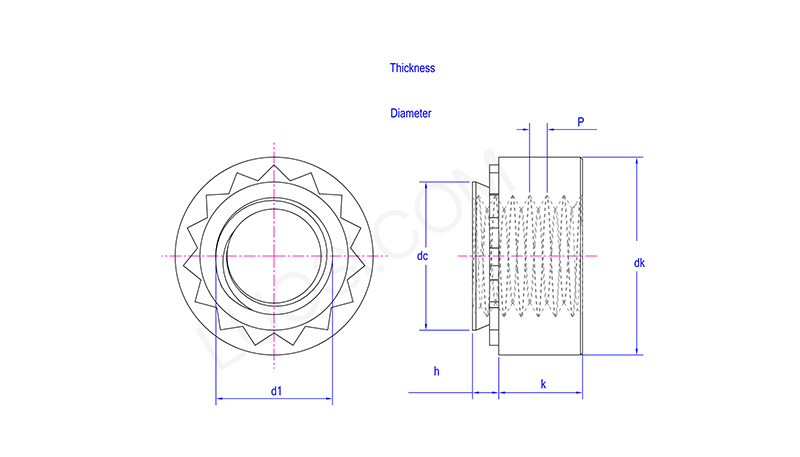

Po	M2,5-2	M3-0	M3-1	M3-2	M3,5-0	M3,5-1	M3,5-2	M4-0	M4-1	M4-2	M5-0
P	0.45	0.5	0.5	0.5	0.6	0.6	0.6	0.7	0.7	0.7	0.8
stejnosměrný max	4.2	4.2	4.2	4.2	4.73	4.73	4.73	5.38	5.38	5.38	6.33
dk min	6.05	6.05	6.05	6.05	6.85	6.85	6.85	7.65	7.65	7.65	8.45
dk max	6.55	6.55	6.55	6.55	7.35	7.35	7.35	8.15	8.15	8.15	8.95
k min	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.75	1.75	1.75	1.75
k max	1.75	1.75	1.75	1.75	1.75	1.75	1.75	2.25	2.25	2.25	2.25
h kodér	2	0	1	2	0	1	2	0	1	2	0
h max	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77
Tloušťka montážní desky min	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8
Průměr montážních otvorů min	4.22	4.22	4.22	4.22	4.75	4.75	4.75	5.41	5.41	5.41	6.35
Průměr montážních otvorů max	4.3	4.3	4.3	4.3	4.83	4.83	4.83	5.49	5.49	5.49	6.43
d1	M2.5	M3	M3	M3	M3.5	M3.5	M3.5	M4	M4	M4	M5
