Šrouby se šestihrannou hlavou DIN 571

Xiaoguo®Nejprodávanější šrouby se šestihrannou hlavou DIN 571 – odolné šrouby se šestihrannou hlavou s hrubým závitem a šestihrannou hlavou pro šroubování pomocí klíče. Nezávitová stopka pevně stahuje spoje. Kupte slevu na hromadné objednávky.

Odeslat dotaz

Popis výrobku

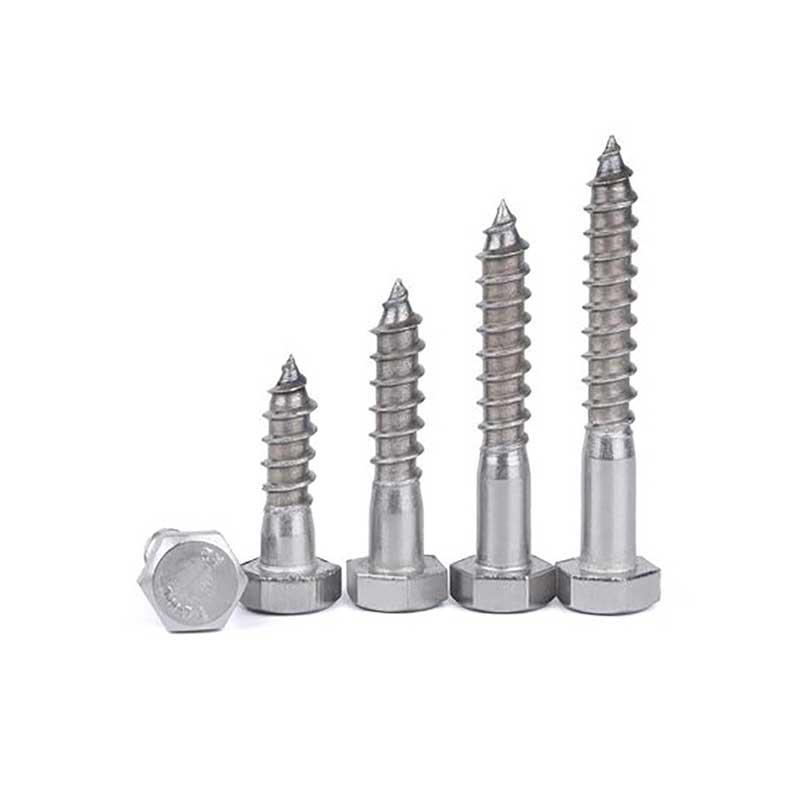

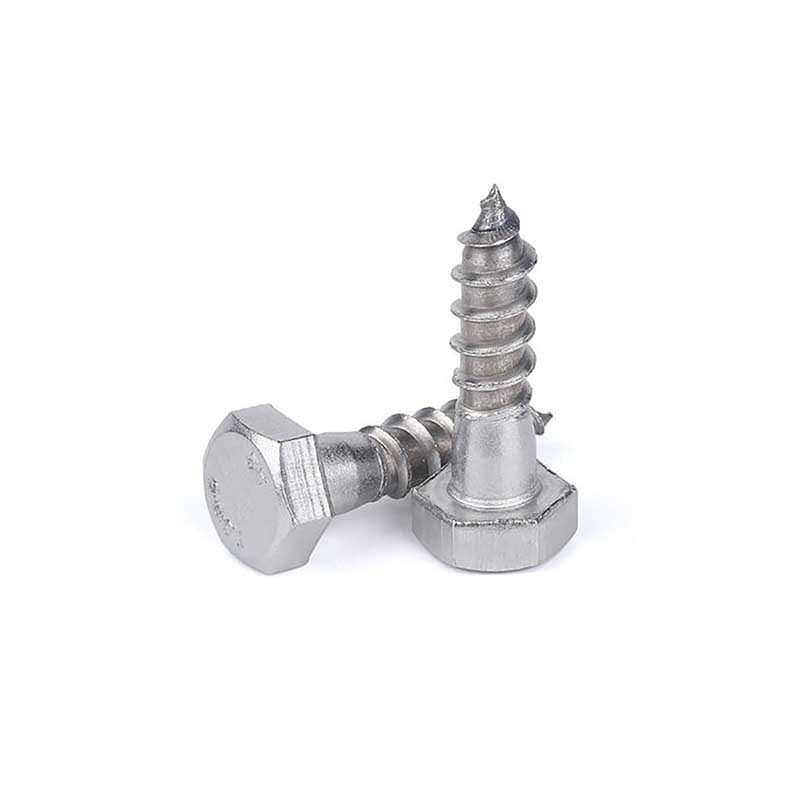

Šrouby se šestihrannou hlavou DIN 571 od výrobce XiaoGuo je odolný samořezný spojovací prvek se šestihrannou hlavou, závitovým dříkem s hrubými zuby a kónickým hrotem na konci. Rozměry protilehlých stran hlavy jsou v souladu se standardními specifikacemi. Lze jej ovládat nástrčkovým klíčem, vidlicovým klíčem nebo nastavitelným klíčem. Profil závitu je hluboký a stoupání široké. Obvykle se jedná o částečný závit s částí bez závitů v blízkosti hlavy, který se používá k upevnění kovových součástí nebo těžkého zařízení na dřevěný podklad.

Při použití je nutné předem vyvrtat vodicí otvory do dřeva a poté šrouby zašroubovat se šestihrannou hlavou DIN 571. Mechanické spojení mezi závity a dřevěnými vlákny vytvoří vysokou odolnost proti vztlaku a smyku. Materiálem je obvykle uhlíková ocel nebo nerezová ocel. Materiály z uhlíkové oceli obvykle vyžadují povrchovou úpravu.

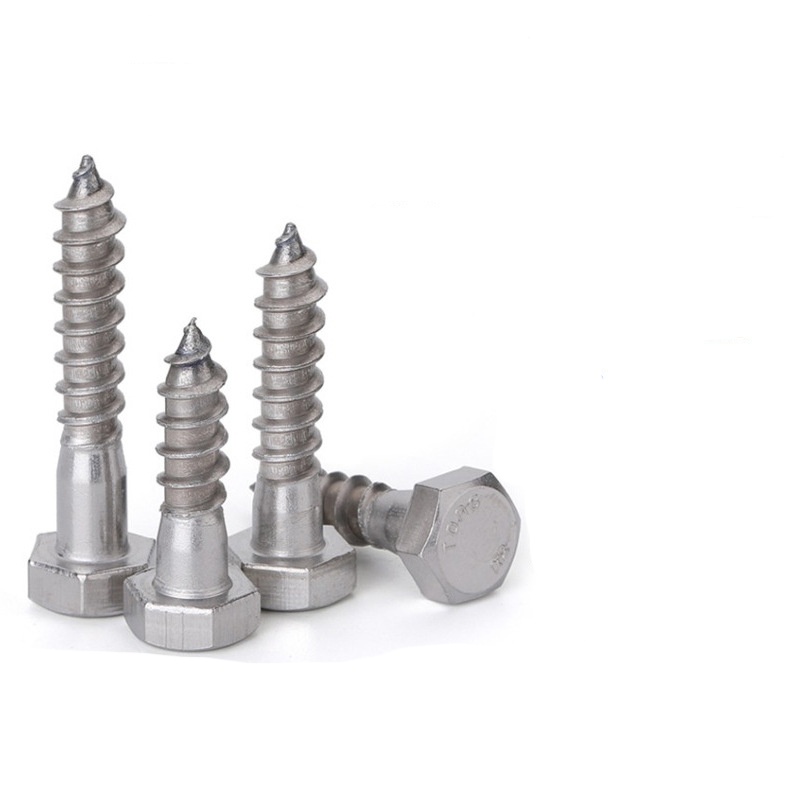

DIN 571 Hex hHad Lag Screws

Prezentace struktury

Šrouby se šestihrannou hlavou DIN 571 jsou upevňovací prvky speciálně navržené pro vysoce namáhané spoje do dřeva. Jejich struktura se skládá ze tří částí: hlavy, tyče a špičky. Tyto části spolupracují, aby bylo dosaženo vysoce pevného ukotvení.

1.Struktura hlavy

Hlava je standardního šestihranného tvaru, dimenzována podle DIN 571. Její výška je zhruba 60–70 % průměru závitu. Tento šestihranný tvar vám umožní vyvinout velký točivý moment, aniž byste sklouzli. Spodní část hlavy je plochá a normálně byste s ní měli použít plochou podložku. To rozloží tlak a zabrání vtažení hlavy do dřeva.

2. Struktura tyče a závitu

Závity jsou hrubé dřevěné závity s mnohem širším rozestupem než běžné metrické závity. Nesahají až k hlavě – nahoře je hladká část, přibližně jedna třetina až polovina délky šroubu. Hřeben závitu je poměrně ostrý a kořen je zaoblený. To pomáhá řezat do dřevěných vláken a vyhnout se slabým místům. Hladká stopka má stejný průměr jako závit nebo jen o něco menší.

3. Struktura hrotu

Špička je kuželovitá, s úhlem asi 30–45 stupňů. Není to super ostré - spíše mírně tupé. Když jej nastartujete do předvrtaného otvoru, hrot vede šrouby se šestihrannou hlavou DIN 571 rovně, takže se nezasouvají křivě. U měkkého dřeva může špička trochu odtlačit vlákna stranou a pomoci tak samovolnému nastartování. Ale v tvrdém dřevě hlavně jen vodí – ještě je potřeba vyvrtat vodicí otvor.

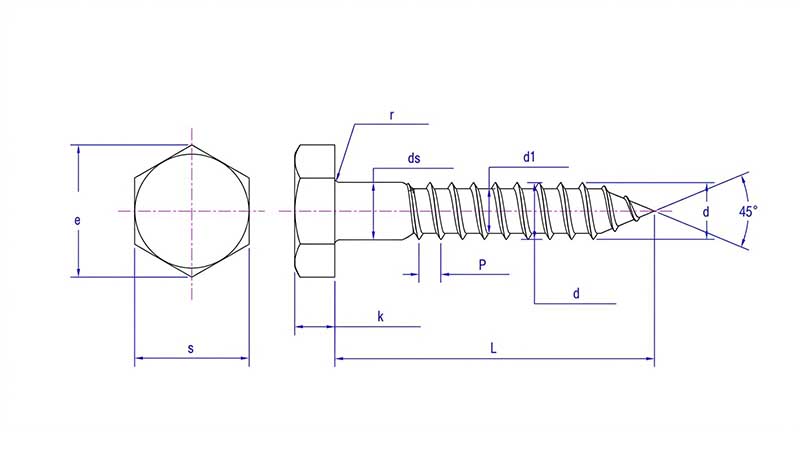

DIN 571 Hex hHad Lag Screws

Po	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 max	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 min	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s max	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e max	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k max	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k min	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r max	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
