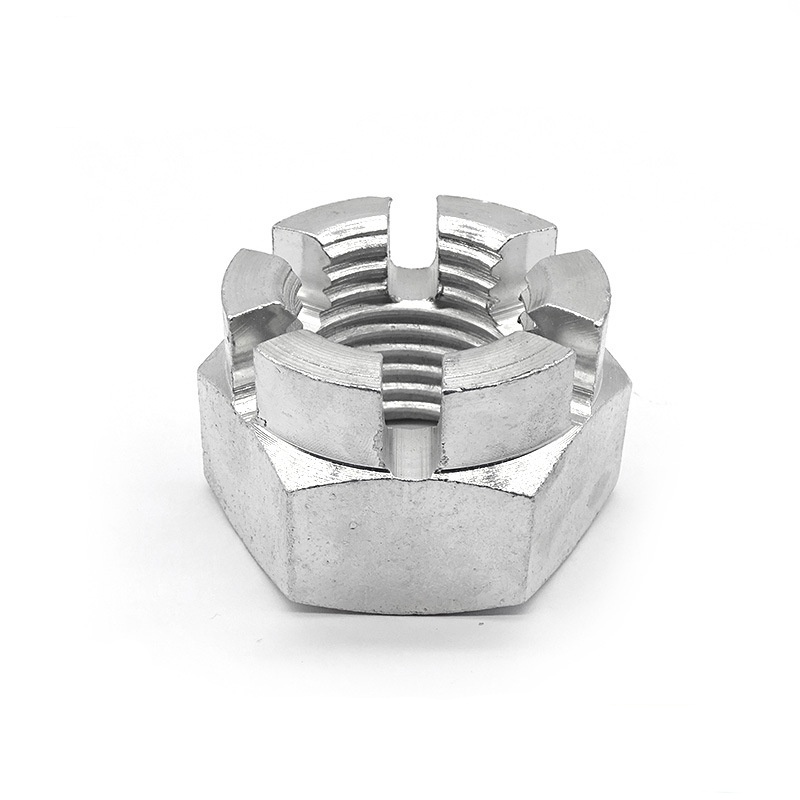

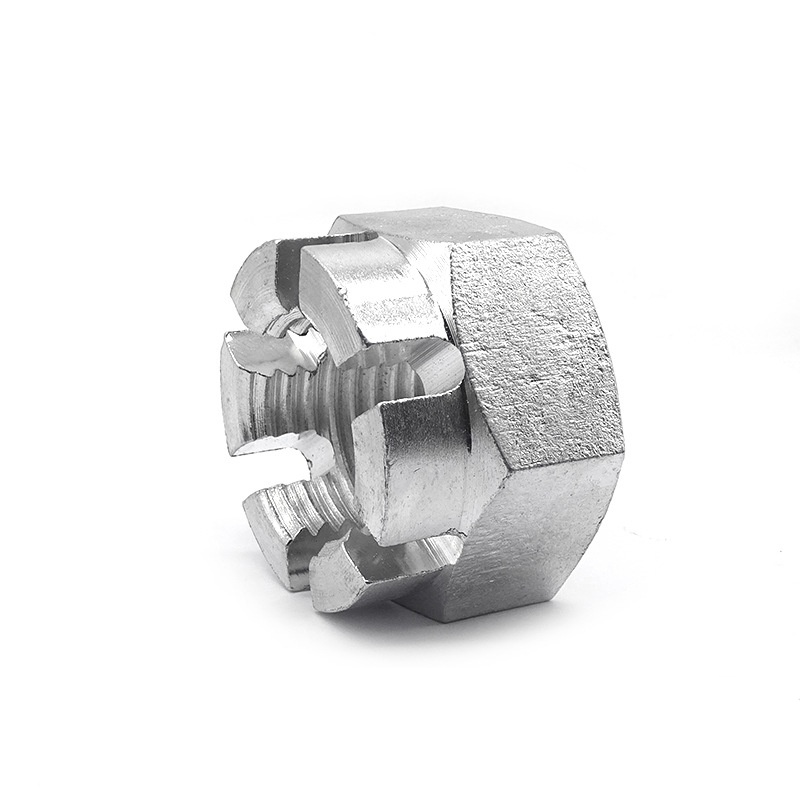

Dvojitá zajištěná korunková matice s drážkou

Dvojitá zajištěná korunková matice se drážkou se montuje utažením, dokud drážka nezarovná s předvrtaným otvorem v protilehlém šroubu nebo čepu. Xiaoguo® jako výrobce se zavázal k udržitelné výrobě prostřednictvím recyklace a snižování odpadu.

Modelka:GB/T 9458-1988

Odeslat dotaz

Popis výrobku

Tato dvojitě zajištěná korunková matice s drážkou je klíčovou součástí systému převodu řízení, systému odpružení a konstrukce náprav automobilů. Jeho hlavní funkcí je upevnění komponentů, jako je konec táhla řízení nebo kulový kloub, a lze jej také pevně zajistit otevřeným čepem.

Jakmile utáhnete matici s kulatou hlavou s drážkou na příslušnou hodnotu utahovacího momentu, její drážka se vyrovná s otvorem na šroubu. Poté do něj můžete vložit otevřený čep, který zabrání otáčení matice, když by se neměla. Toto bezpečnostní nastavení je klíčové pro bezpečnost vozidla – zajišťuje, že tyto důležité spoje zůstanou těsné i při nepřetržitých vibracích a pohybujících se nákladech.

Výhody produktu

U zemědělských strojů, jako jsou traktory, kombajny a pluhy, jsou dvojitě zajištěné korunkové matice s drážkou široce používány - hlavně pro rotační body a spojovací díly, které nesou velký tlak. Tyto stroje musí ve svém pracovním prostředí odolávat velmi intenzivním vibracím a rázovému zatížení.

Spolehlivost matic s kulatou hlavou ve tvaru drážky je zde mimořádně důležitá, protože poskytuje snadno kontrolovatelnou metodu zajištění a je robustním a spolehlivým zajišťovacím zařízením. Stačí protáhnout závlačku štěrbinou kulaté hlavy a šroubu - zabráníte tak uvolnění matice. Díky tomu může zemědělská technika udržovat normální provoz a bezpečný stav i v náročných podmínkách na poli.

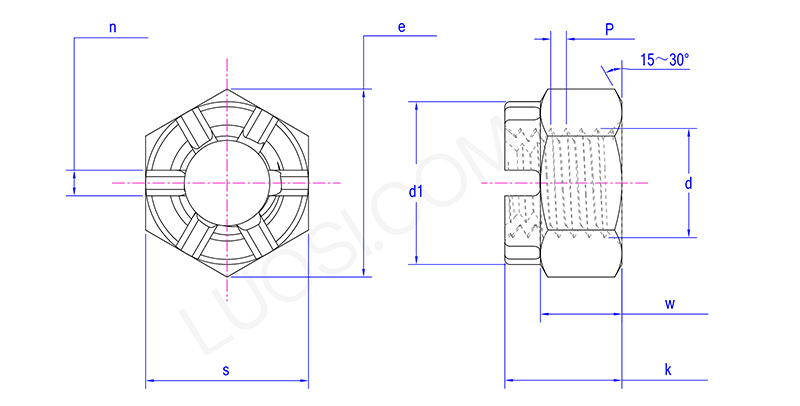

Parametry produktu

Po	M18	M20	M22	M24	M27	M30	M33	M36
P	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1.5\|2\|3
d1 max	25	28	30	34	38	42	46	50
d1 min	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k max	23.6	26.3	29.8	31.9	34.7	37.6	41.5	43.7
k min	22.76	25.46	28.96	30.9	33.7	36.6	40.5	42.7
n max	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n min	4.5	4.5	5.5	5.5	5.5	7	7	7
s max	27	30	34	36	41	46	50	55
s min	26.16	29.16	33	35	40	45	49	53.8
w max	17.6	20.3	21.8	23.9	26.7	28.6	32.5	34.7
w min	16.9	19.46	20.5	23.06	25.4	27.76	30.9	33.7

FAQ

Otázka: Jaká je primární funkce dvojité zajištěné korunkové matice s drážkou?

Odpověď: Hlavním úkolem dvojitě zajištěné korunkové matice se štěrbinou je pevně se upevnit na závitový šroub nebo čep – takže se při vibracích neuvolní. Má takový design korunky (nebo prolisu, jako u malých zářezů), který vám umožňuje prostrčit závlačku nebo bezpečnostní lanko skrz štěrbiny a otvor v šroubu. To vytváří pevný mechanický zámek, který neklouže.

To je důvod, proč je tato drážkovaná korunová matice nutností pro bezpečnostně důležité práce, jako je automobilový nebo letecký průmysl.
