Dvoufunkční korunková matice s drážkou

Korunní matice s dvojitou funkcí se slotem je komponenta, u které může Xiaoguo® jako dodavatel rychle vytvářet prototypy zákaznických návrhů, což výrazně urychluje vývojové cykly klientů. Obvykle se vyrábí z tvrzené oceli, aby bylo zajištěno, že vydrží vysoké namáhání v tahu a smyku.

Modelka:GB/T 9457-1988

Odeslat dotaz

Popis výrobku

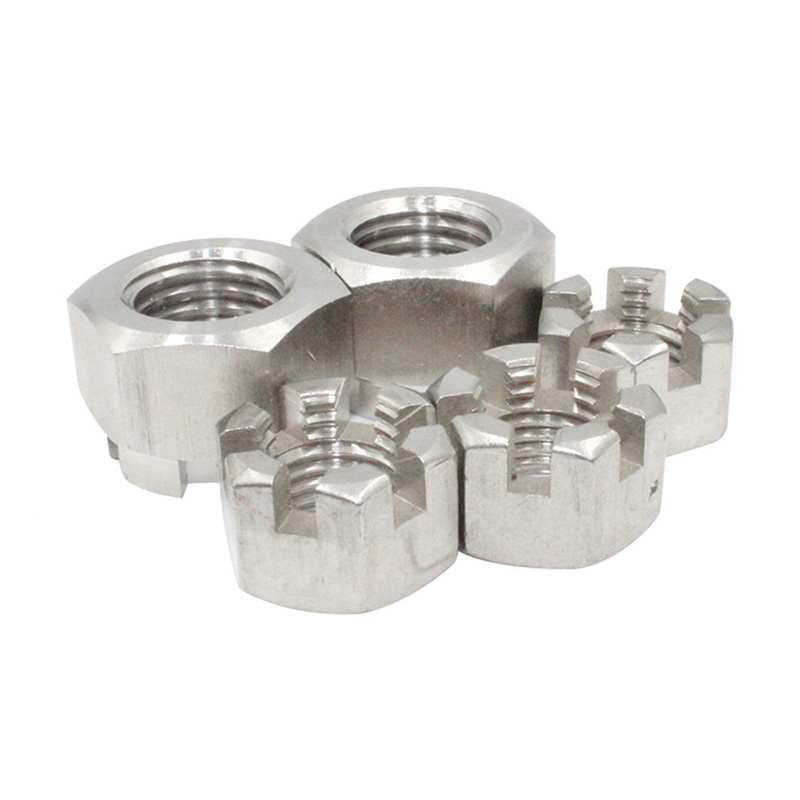

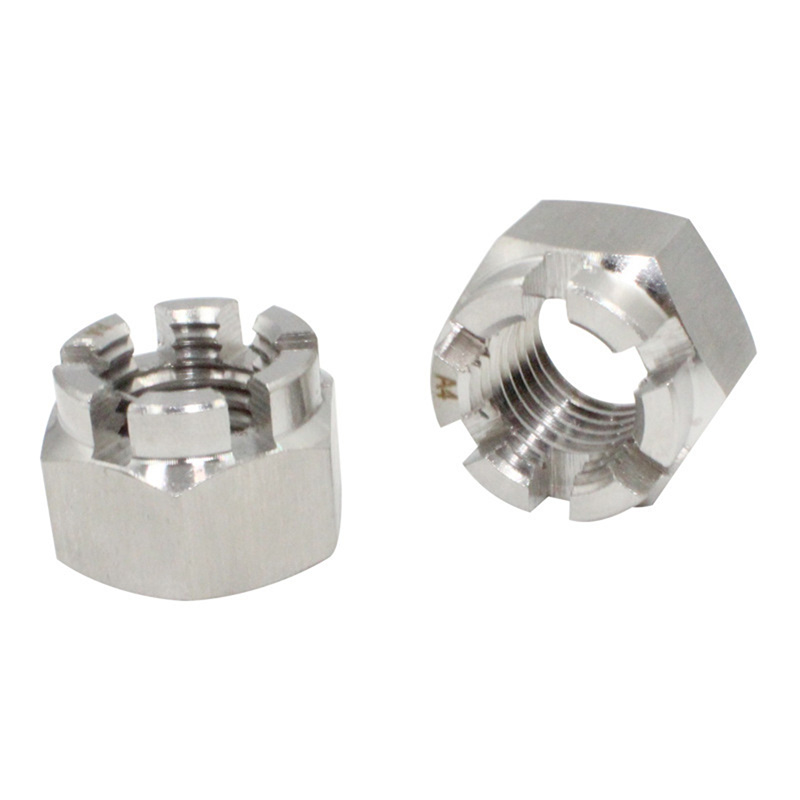

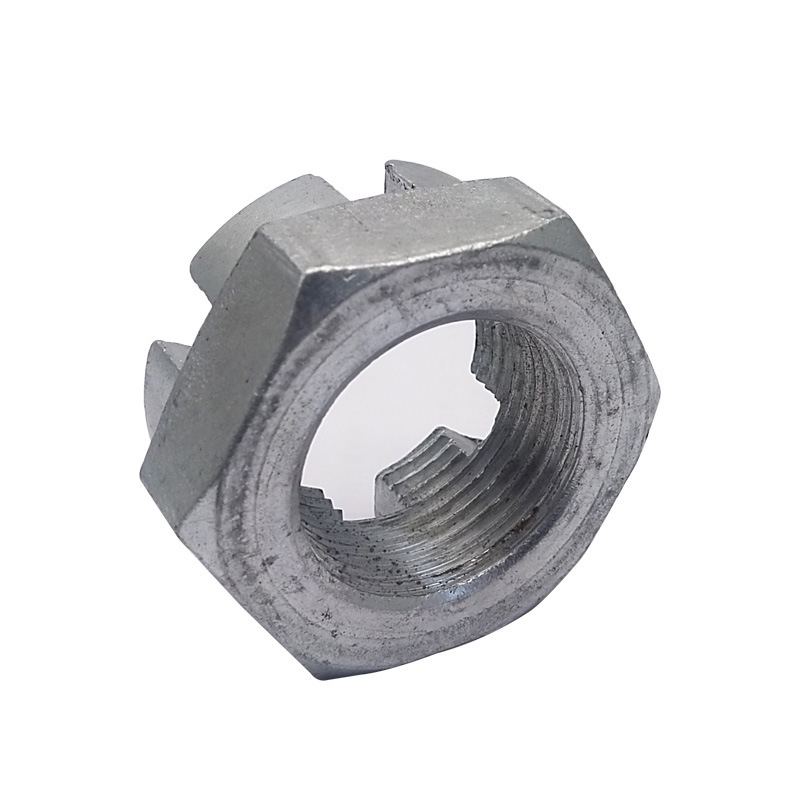

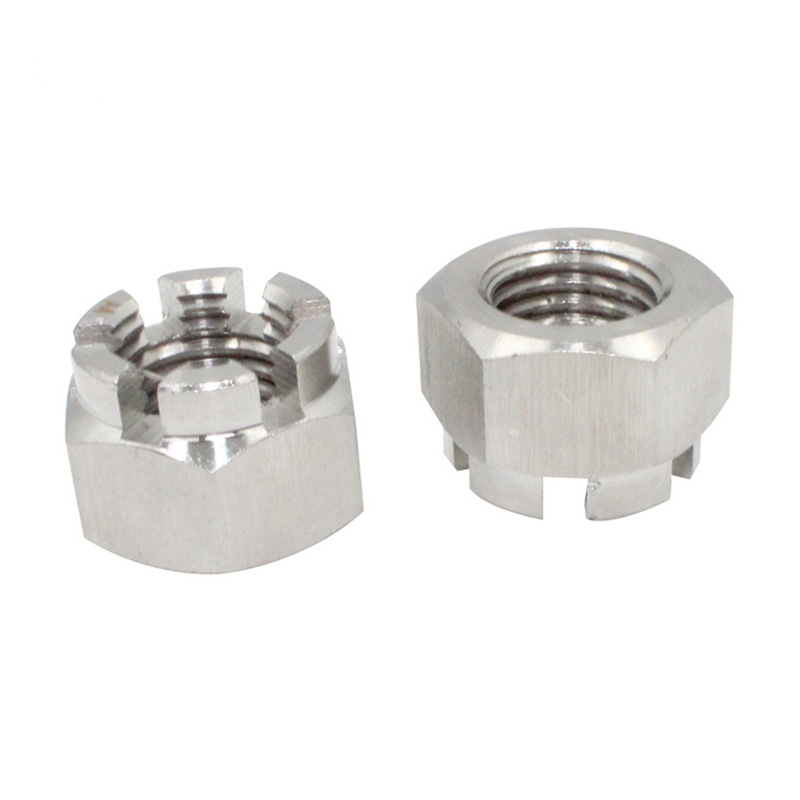

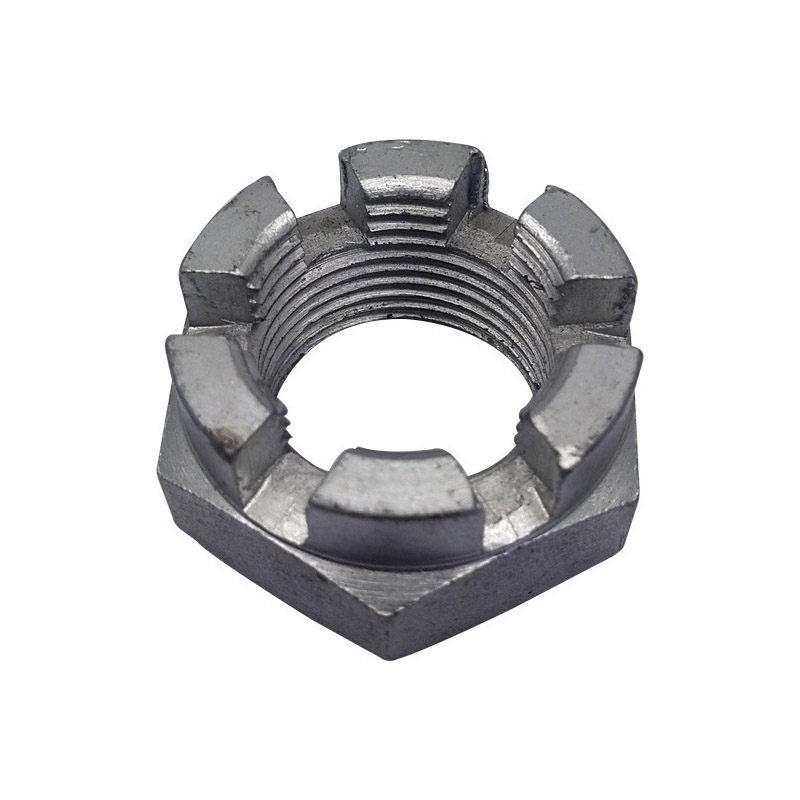

Tento typ korunkové matice s dvojitou funkcí a drážkou vypadá velmi jedinečně. Jeho dno je šestihranné - lze jej tedy ovládat běžným klíčem - a horní část má tvar kopule.

Kopulovitá část má několik štěrbin (obvykle šest), které jsou rovnoměrně rozmístěny a táhnou se přímo podél osy matice. Tyto sloty jsou precizně opracovány a mohou dokonale odpovídat standardním otevřeným kolíkům. Konstrukce této matice s kulatou hlavou s drážkou je jak praktická, tak i bezpečnostní: jakmile matici utáhnete, lze ji zafixovat na místě, čímž se zabrání jejímu vypadnutí ze šroubu v důsledku vibrací nebo jiných sil.

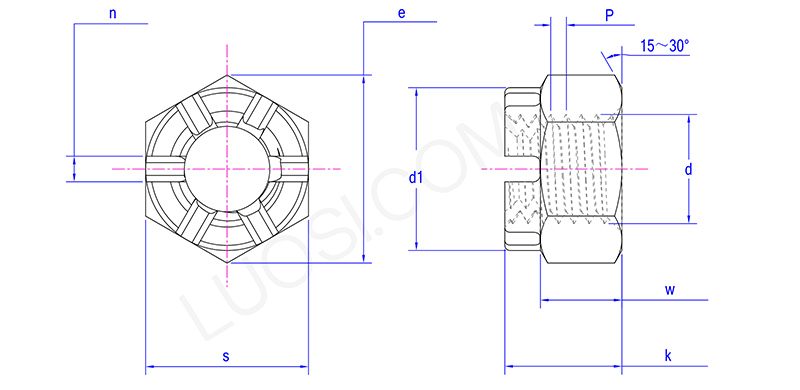

Parametry produktu

Po	M18	M20	M22	M24	M27	M30	M33	M36
P	1.5	1,5\|2	1.5	2	2	2	2	3
d1 max	25	28	30	34	38	42	46	50
d1 min	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k max	21.8	24	27.4	29.5	31.8	34.6	37.7	40
k min	20.96	23.16	26.56	28.66	30.8	33.6	36.7	39
n max	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n min	4.5	4.5	5.5	5.5	5.5	7	7	7
s max	27	30	34	36	41	46	50	55
s min	26.16	29.16	33	35	40	45	49	53.8
w max	15.8	18	19.4	21.5	23.8	25.6	28.7	31
w min	15.1	17.3	18.56	20.66	22.96	24.76	27.86	30

Vysoká cena výkon

Tato dvoufunkční korunková matice se slotem nabízí vynikající hodnotu za peníze, protože kombinuje funkce běžné matice s nezávislým zajišťovacím zařízením - vše v jednom a za relativně nízkou cenu.

Tento integrovaný design výrazně zjednodušuje správu zásob a snižuje počet komponent potřebných pro montáž. Přestože tvoří velmi spolehlivé mechanické zajišťovací spojení, zůstává tato matice s drážkou a kulatou hlavou za konkurenceschopnou cenu. Zvláště když vezmete v úvahu náklady na bezpečnost a údržbu, kterým se můžete vyhnout, je to ještě více. Je levný a funguje dobře, což z něj činí moudrou volbu pro úsporu nákladů pro mnoho průmyslových odvětví.

FAQ

Otázka: Jsou vaše korunové matice s drážkami v souladu s mezinárodními normami?

Odpověď: Ano, naše dvoufunkční korunková matice se slotem jsou vyrobeny podle hlavních mezinárodních norem, jako jsou DIN 935 a ISO 4161. To znamená, že budou mít konzistentní kvalitu, správné velikosti a budou vždy spolehlivě fungovat.

Pokud nám řeknete, který standard potřebujete, zajistíme, aby drážkovaná korunová matice přesně odpovídala těmto specifikacím. Tímto způsobem zapadne přímo do vašeho globálního dodavatelského řetězce bez jakýchkoli potíží.
