Snadná instalace matice T drážky

Splnění mezinárodních norem, jako jsou ISO a DIN, je prioritou pro výrobce podílející se na každém produktu, který Xiaoguo® exportuje. Pro instalaci se jednoduše nainstaluje T zářezová matice jednoduše zasunutá do otevřeného kanálu profilu a poté otočena o 90 stupňů, aby se zajistila v poloze.

Modelka:JIS B1167-1987

Odeslat dotaz

Popis výrobku

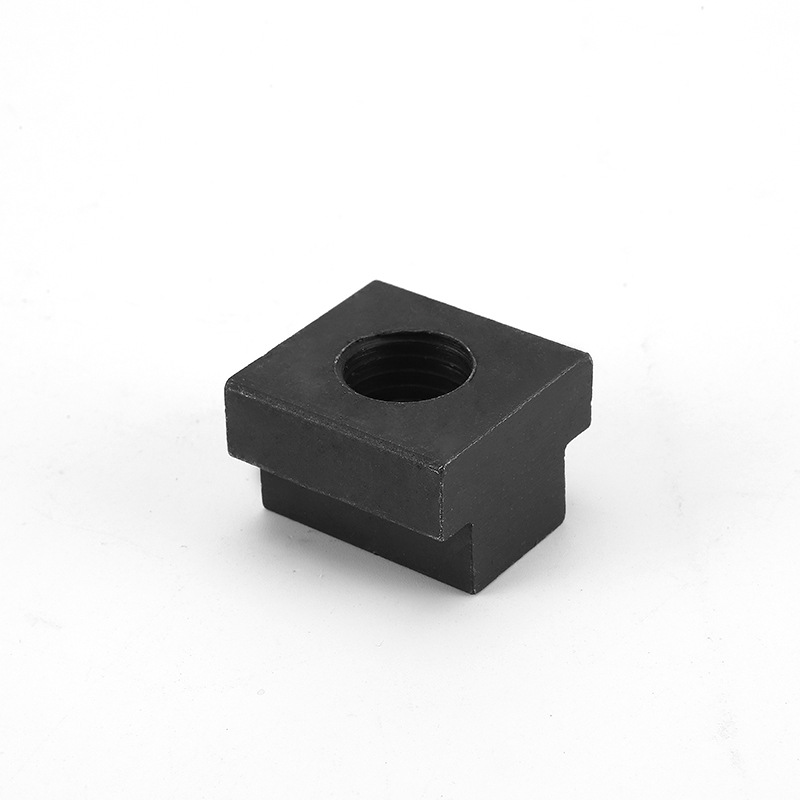

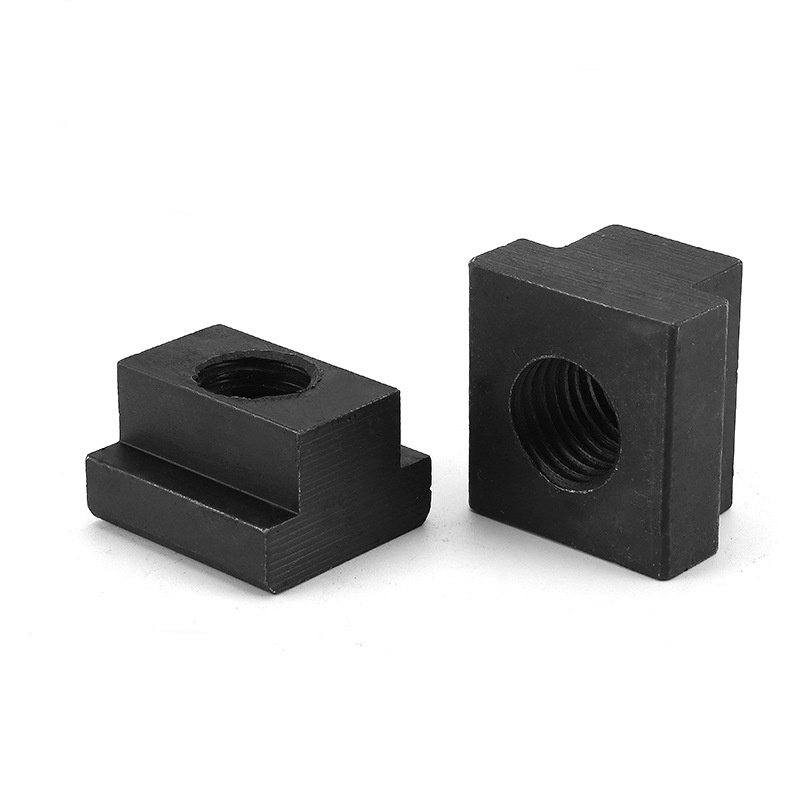

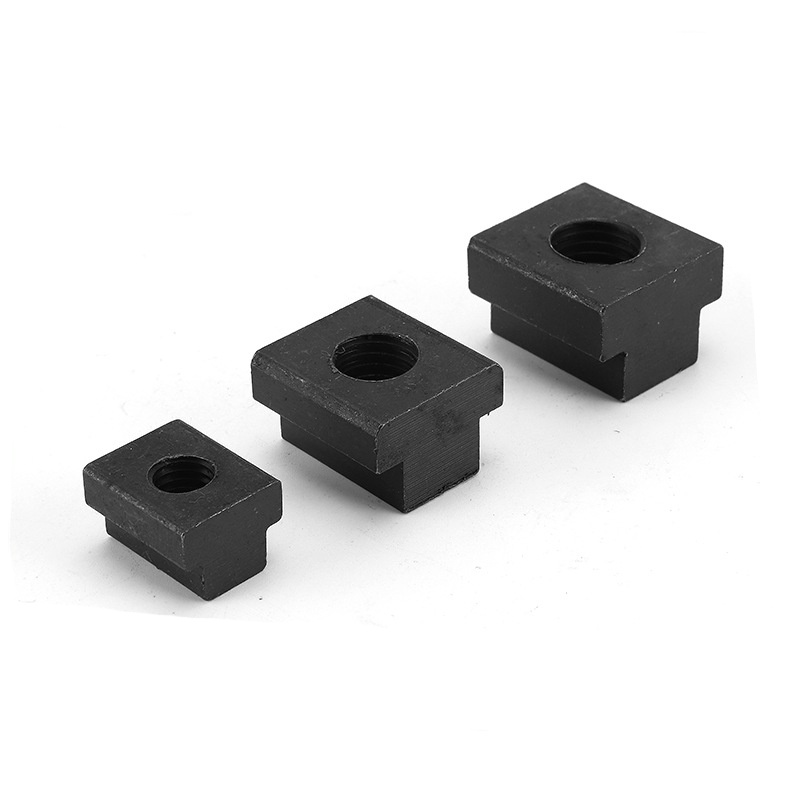

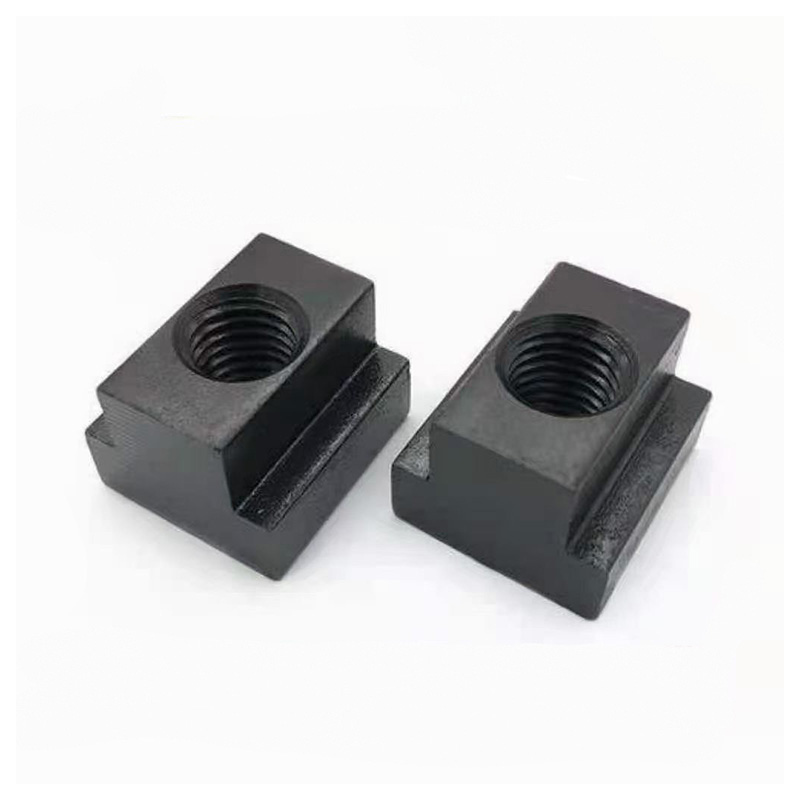

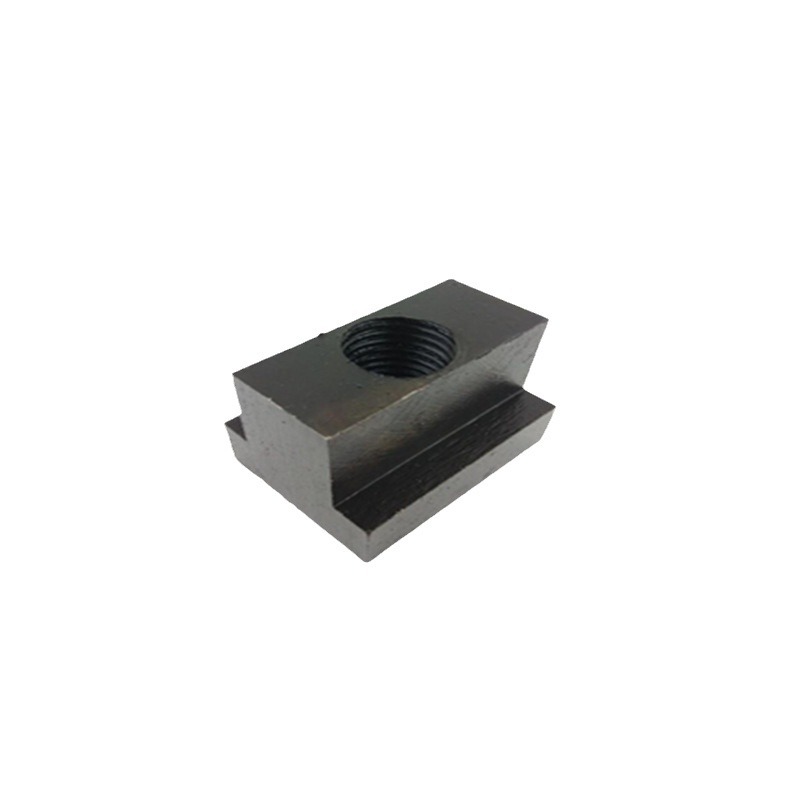

Standardní snadno instalovatelná T drážková matice má jednoduché nízkoprofilové tělo – buď obdélníkového nebo krychlového tvaru – které zapadá přímo do drážky vytlačovaného kusu. Obvykle má uprostřed otvor se závitem, kam můžete vložit šroub.

Mnoho ořechů je vybaveno nějakou pomocnou strukturou, jako je kombinace vestavěné pružiny a kuličky nebo provedení s hrubou texturou na dně. Mezi nimi je zvláště důležitá hrubá struktura na spodní straně: může se pevně zakousnout do vnitřní strany hliníkové kolejnice, čímž zabrání otáčení nebo sklouznutí matice během procesu utahování.

Tímto způsobem zůstane vše na místě, aniž byste se pohnuli – a vše můžete nastavit pouze pomocí základních ručních nástrojů. Takže je to opravdu jednoduché: matice přesně zapadne, zůstane na svém místě, když pracujete, a zajistí věci bez problémů.

Výhody produktu

Nejvýraznějším rysem Easy To Install T Slot Nut je jejich snadná instalace. Nejčastěji jsou dostupné v přírodním stříbře (pozinkované) nebo černém oxidu. Oba nabízejí vynikající odolnost proti korozi a prodlužují životnost matice. Kromě těchto dvou běžných povrchových úprav si můžete vybrat také z dalších standardních barev, jako je černá a zlatá, aby vyhovovaly vašemu požadovanému vzhledu. Pro speciální potřeby jsou k dispozici také vlastní barvy.

Tyto různé barvy obvykle pocházejí z různých metod pokovování, jako je pokovování niklem nebo chromátováním. Možnosti, jako je tato, pomáhají dvěma způsoby: za prvé, můžete rozlišit různé velikosti nebo typy nití pouhým pohledem na barvu. Navíc si můžete vybrat barvu, která odpovídá vašemu projektu. Tímto způsobem se ořechy smíchají, aniž by to ovlivnilo, jak to funguje.

Tyto barvy neslouží jen k tomu, aby to vypadalo dobře – pomáhají dílu vizuálně správně zapadnout a jeho použití je stále velmi snadné. Nemusíte se také bát – je tvrdý jako vždy a nerezaví.

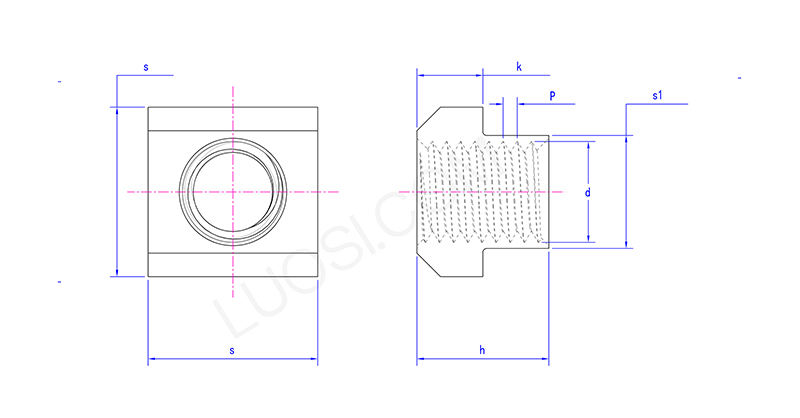

Po	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36
P	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3	3.5	4
s1 max	4.7	5.7	7.7	9.7	11.7	13.7	17.7	21.7	27.7	35.6	41.6
s1 min	4.5	5.5	7.5	9.5	11.4	13.4	17.4	21.4	27.4	35.3	41.3
s max	9.29	10.29	13.35	15.35	18.35	22.42	28.42	34.5	43.5	53.6	64.6
s min	8.71	9.71	12.65	14.65	17.65	21.58	27.58	33.5	42.5	52.4	63.4
k max	2.7	4.24	6.29	6.29	7.29	8.29	10.29	14.35	18.35	23.42	28.42
k min	2.3	3.76	5.71	5.71	6.71	7.71	9.71	13.65	17.65	22.58	27.58
h max	6.79	8.29	10.29	12.35	14.35	16.35	20.42	28.42	36.5	44.5	52.6
h min	6.21	7.71	9.71	11.65	13.65	15.65	19.58	27.58	35.5	43.5	51.4

Kroky instalace

Vložení matice do drážky ve tvaru T je velmi jednoduché: stačí ji zasunout bokem do otvoru v profilu a poté ji otočit o 90 stupňů. To je ono – zapadne přímo do kanálu a je připraveno na přidání šroubu. S tímto designem se opravdu snadno pracuje.
