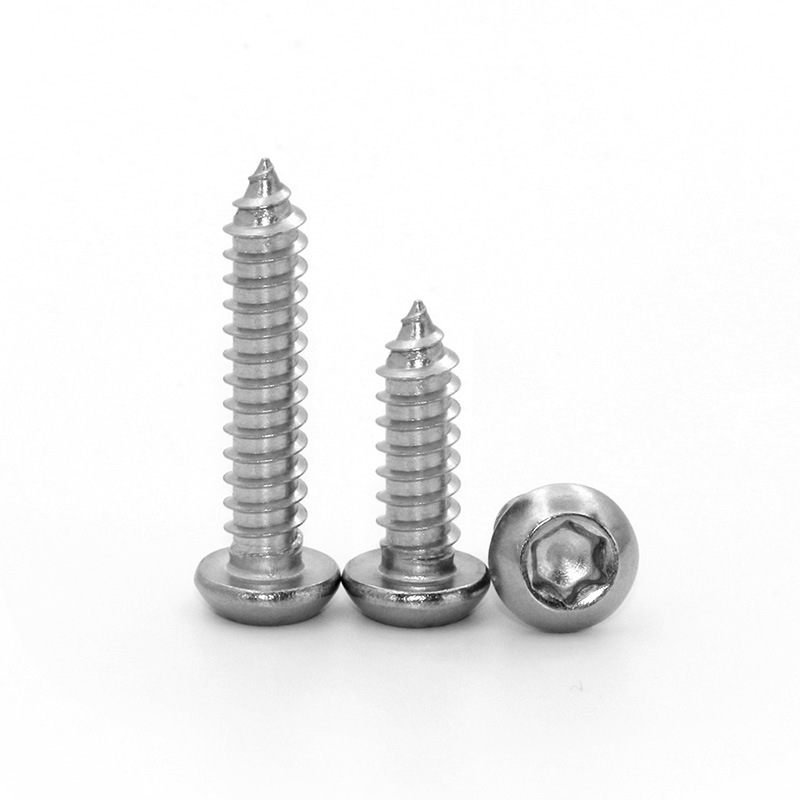

Pevný závrtný šroub DIN 7981 Torx

Závitořezný šroub Torx DIN 7981 firmy Xiaoguo® – vlastní délky, povlaky a materiály k dispozici. Skvělé pro slepou montáž nebo vedení s vysokým kroutícím momentem (bez vačky). Velkoobchodní ceník připraven – požádejte o cenovou nabídku.

Odeslat dotaz

Popis výrobku

Podle podmínek instalace má torxový závitník DIN 7981 dodávaný společností Xiaoguo® následujících pět výhod, díky čemuž je preferovanou volbou pro průmyslové zákazníky, kteří si chtějí koupit spolehlivé spojovací prvky pro aplikace s vysokým kroutícím momentem.

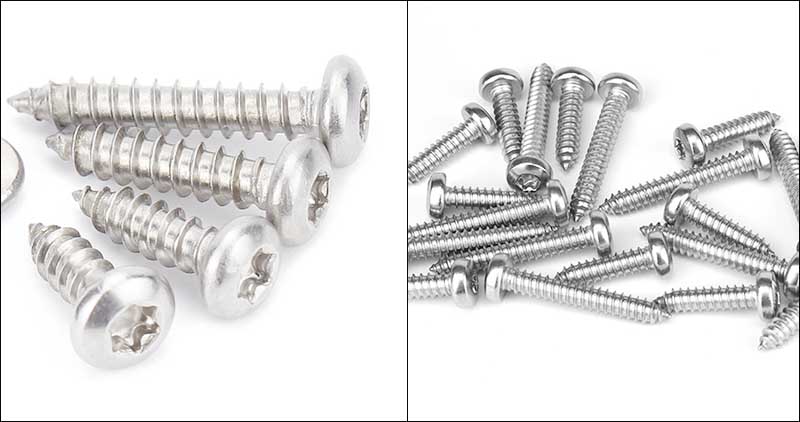

firm DIN 7981 torx tapping screw

Situace vyžadující zamykání vysokým kroutícím momentem

Například při upevňování kovového držáku na silnou ocelovou desku nebo tvrdé dřevo, pokud je použita společná křížová drážka, může při příliš velké síle sklouznout. Šestilaločná konstrukce se šesti okvětními lístky snese vyšší kroutící moment a nepoškodí drážku a je vhodná pro provoz s rázovým utahovákem nebo momentovým klíčem.

Špatné vidění nebo úzký operační prostor

Například v rozích rozvodné skříně nebo hluboko uvnitř podvozku auta, kde oči nevidí na hlavy šroubů, se lze spolehnout pouze na dotyk. Když je klíč zasunut do 6 laloků, automaticky se vyrovná a není náchylný k naklánění. Navíc se po vložení nevysune.

Opravte přístup, který vyžaduje častou demontáž a montáž

Například kryty pro kontrolu zařízení a zadní kryty přístrojových desek. 6 laloků lze opakovaně vkládat a vyjímat bez opotřebení stejně rychle jako ty s křížovými drážkami. V kombinaci s nerezovým materiálem je lze používat opakovaně po dlouhou dobu.

Automatizovaná montážní linka

Při sériové výrobě pracovníci obsluhují elektrický šroubovák pevným kroutícím momentem. Těchto 6 laloků je těsně sladěno s klíčem a neuvolní se v důsledku vibrací, což zkracuje prostoje pro seřizování. Plochá hlava má jednoduchý tvar a vibrační stůl hladce posouvá šrouby.

Měkké základní materiály (plast, tenký hliníkový plech, kompozitní materiály dřevo-plast)

Velký plochý povrch pevné hlavy torx závitořezného šroubu DIN 7981 může zabránit promáčknutí; samovrtné závity jsou přímo tvářené, na rozdíl od strojově vrtaných šroubů, které vyžadují matice nebo závitování.

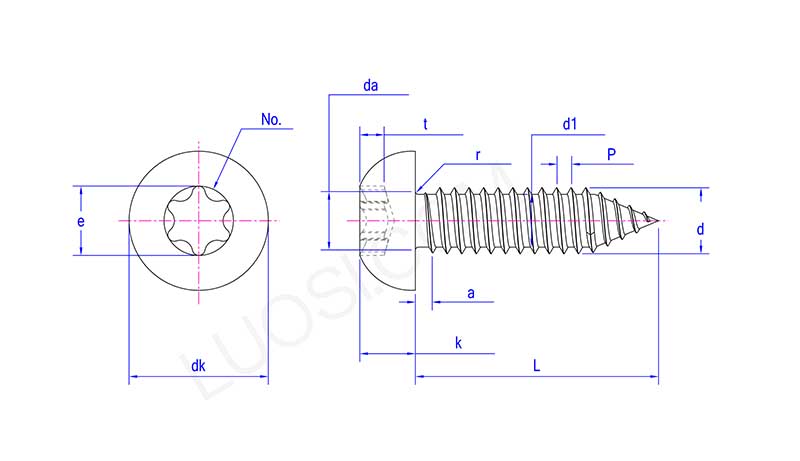

firm DIN 7981 torx tapping screw

Po	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
da max	3.5	4.1	4.9	5.6	6.3	7.3
dk max	5.6	7	8	9.5	11	12
dk min	5.3	6.64	7.64	9.14	10.57	11.57
k max	2.4	2.6	3.1	3.7	4	4.6
k min	2.15	2.35	2.8	3.4	3.7	4.3
r max	0.1	0.1	0.2	0.2	0.25	0.25
Žádný.	T10	T15	T20	T25	T25	T30
e	2.8	3.35	3.95	4.5	4.5	5.6
t max	1.27	1.4	1.8	2.03	2.03	2.42
t min	1.01	1.14	1.42	1.65	1.65	2.02
d max	2.9	3.53	4.22	4.8	5.46	6.25
d min	2.76	3.35	4.04	4.62	5.28	6.03
d1 max	2.18	2.64	3.1	3.58	4.17	4.88
d1 min	2.08	2.51	2.95	3.43	3.99	4.7

Přizpůsobená služba

Nabízíme flexibilní služby přizpůsobení pro pevný závitník DIN 7981 torx.

Přizpůsobený obsah

Délka: Standardní délka 4 - 120 mm

Průměr: Přizpůsobeno podle vašich požadavků

Tvar hlavy: Průměr a výšku čepice lze mírně upravit podle nákresu.

Specifikace 6 laloků: Typ drážky je přizpůsoben podle specifikované velikosti vrtáku, kterou poskytnete.

Typ závitu: typ AB (normální samořezný), typ C (s řeznou drážkou), trojúhelníkový pojistný závit.

Materiál: uhlíková ocel; Nerezová ocel 304, 316; Mosaz, slitina hliníku.

Povrchová úprava: Elektrogalvanické zinkování (modro-bílý/žlutý zinek), žárové zinkování, povlak Dacromet, černění, fosfátování, mechanické zinkování.

Proces přizpůsobení

Poskytněte výkresy (ve formátu PDF/DWG) nebo zašlete fyzické vzorky s uvedením množství, materiálu a požadavků na povrch.

2denní hodnocení

Po potvrzení bude vyrobena forma a proveden prototyp. Vzorky budou připraveny za 7 až 15 dní.

Malová zkušební výroba (500 - 2000 kusů) s následným testováním systémové integrace. Pokud nebudou žádné problémy, bude provedena hromadná výroba.

Shrnutí

Ať už se jedná o změnu délky pevného závitořezného šroubu DIN 7981 torx, změnu materiálu nebo návrh zcela nové specifikace, sdělte nám své požadavky a my vymyslíme řešení.
