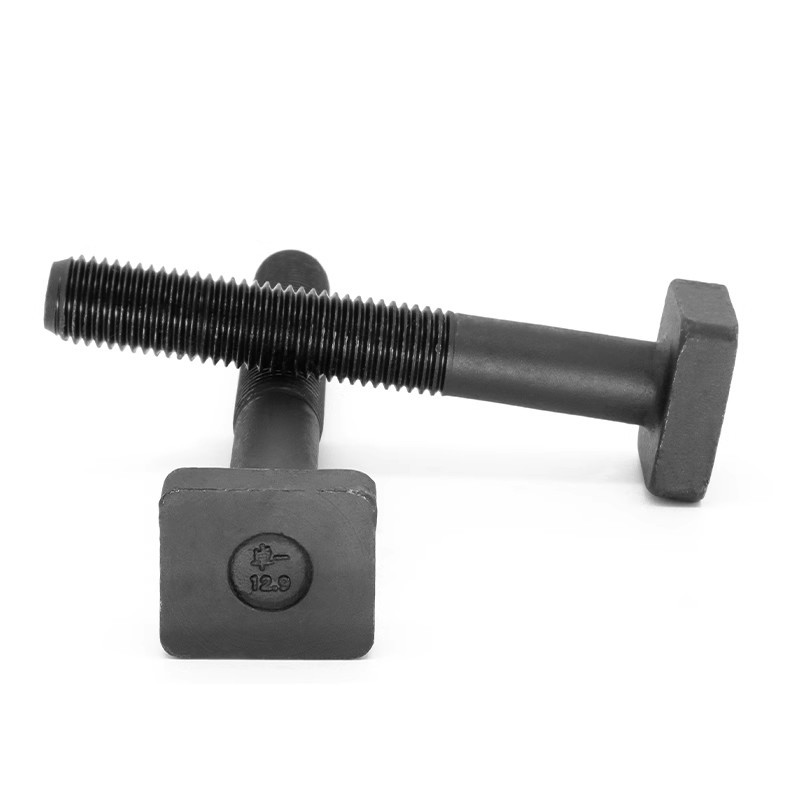

Šroub se čtyřhrannou hlavou třídy 8

Šroub Xiaoguo® Grade 8 se čtvercovou hlavou je k dispozici s bezplatnými vzorky. Čtvercové hlavy se dodávají v černěném nebo chromovaném provedení, které nabízejí jak retro vzhled, tak odolnost. Ideální pro použití v nábytku, dveřích a oknech a výstavních stojanech.

Odeslat dotaz

Popis výrobku

（1）Definice produktu

Šroub se čtvercovou hlavou třídy 8 je vysoce pevný spojovací prvek se čtyřhrannou hlavou a výkonnostní úrovní splňující normu SAE J429 Grade 8. Konstrukce čtyřhranné hlavy poskytuje čtyři 90° kontaktní roviny pro klíč, což umožňuje rychlé zapojení v drsném pracovním prostředí a účinně předchází problému „úhlu skluzu“, se kterým se běžně setkávají tradiční šestihranné hlavy ve znečištěném prostředí.

（2）Klíčové parametry specifikace

Vezměme si jako příklad specifikaci produktu Grade 8 šroub se čtvercovou hlavou, parametry velikosti jádra jsou následující:

Název parametru	Hodnota
Specifikace vlákna	3/4" - 10 UNC (americký standardní hrubý závit)
Celková délka šroubu	3 palce
Šířka okraje hlavy (y)	1 1/8 palce
Výška hlavy (k)	1/2 palce
Minimální délka závitu	1 3/4 palce
Styl nitě	Částečně se závitem

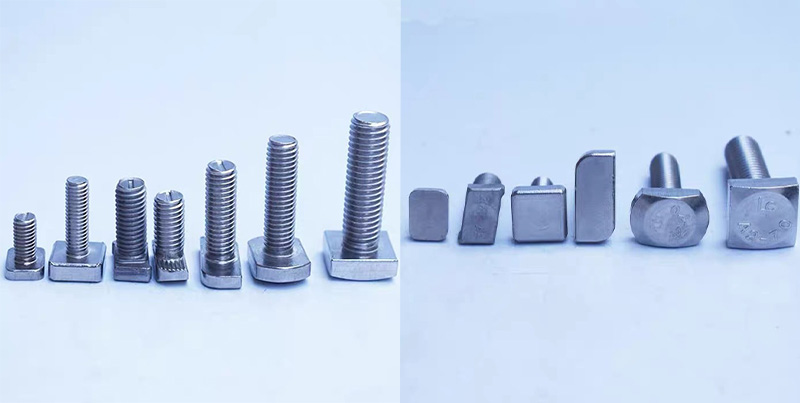

Grade 8 Square Head Bolt

(3) Mechanické vlastnosti

Výkonnostní ukazatele	Hodnoty 8. stupně	Ekvivalentní metrika (třída 10.9)
Pevnost v tahu	150 000 psi (přibližně 1034 MPa)	1 000 - 1 040 MPa
Rockwellova tvrdost	C33 (přibližně 33 HRC)	32 - 39 HRC
Typ materiálu	Středně uhlíková legovaná ocel (po kalení + temperování)	Legovaná ocel

Oblasti použití

Šroub se čtyřhrannou hlavou třídy 8 se vyznačuje vysokou pevností, vynikající odolností proti vibracím a jedinečným designem proti zkroucení. Je široce používán v následujících oblastech:

（1）Těžké stroje a důlní zařízení: Konstrukce se čtvercovou hlavou si stále zachovává efektivní záběr i v olejovém a bahnitém prostředí a je zvláště vhodná pro drsné podmínky.

(2) Železniční koleje a výhybky: Používá se k upevnění ocelových kolejnicových svorek, výhybek a pražců.

（3）Zemědělské stroje: Široce nainstalované v klíčových komponentech, jako je převodový systém traktorů a žací nože.

（4）Stavebnictví a výroba těžkých strojů: Vhodné pro náročné aplikace, jako jsou spoje ocelových konstrukcí a upevnění základny velkých zařízení.

（5）Údržba starého zařízení a restaurování historických budov: Při restaurování tradičních průmyslových zařízení a starožitných budov má mnoho strojů starého stylu standardní konfigurace.

FAQ

（1）Jaký je materiál šroubu se čtvercovou hlavou třídy 8?

Používáme středně uhlíkovou legovanou ocel (např. 4140, 4135 nebo 40Cr), která je kalena a následně popouštěna. Vyrábí se přísně v souladu se standardem SAE J429 Grade 8.

（2）Jaké rozsahy velikostí můžete nabídnout? Jsou k dispozici nějaké zásoby?

Běžné specifikace se pohybují od 1/4" do 1" v průměru a délky od 3/4" do 10" jsou všechny skladem. Větší velikosti (nad 1-1/8") lze vyrobit na zakázku. Standardní díly jsou dobře skladem a mohou být odeslány ve stejný den nebo do 3 pracovních dnů.

（3）Mohli byste poskytnout zprávu o testu solné mlhy?

Ano, můžeme. Na základě vašeho požadavku můžeme provést testy neutrální solné mlhy (NSS) u každé šarže produktů a poskytnout zkušební protokol.

（4）Je při instalaci vyžadován speciální nástroj?

Ne. Lze použít běžný otevřený klíč, nastavitelný klíč a hvězdicový klíč.

（5）Jaké certifikace kvality má vaše továrna?

Získali jsme certifikaci systému managementu kvality ISO 9001:2015 a můžeme poskytovat zprávy o výkonu, které splňují požadavky SAE J429.

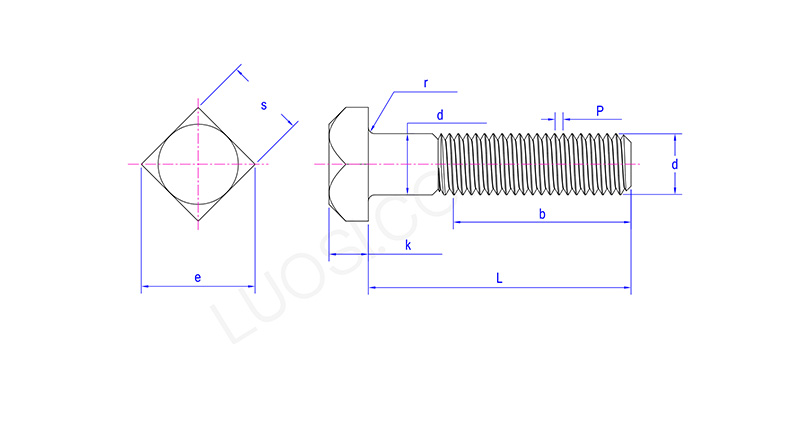

Grade 8 Square Head Bolt

Po	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
