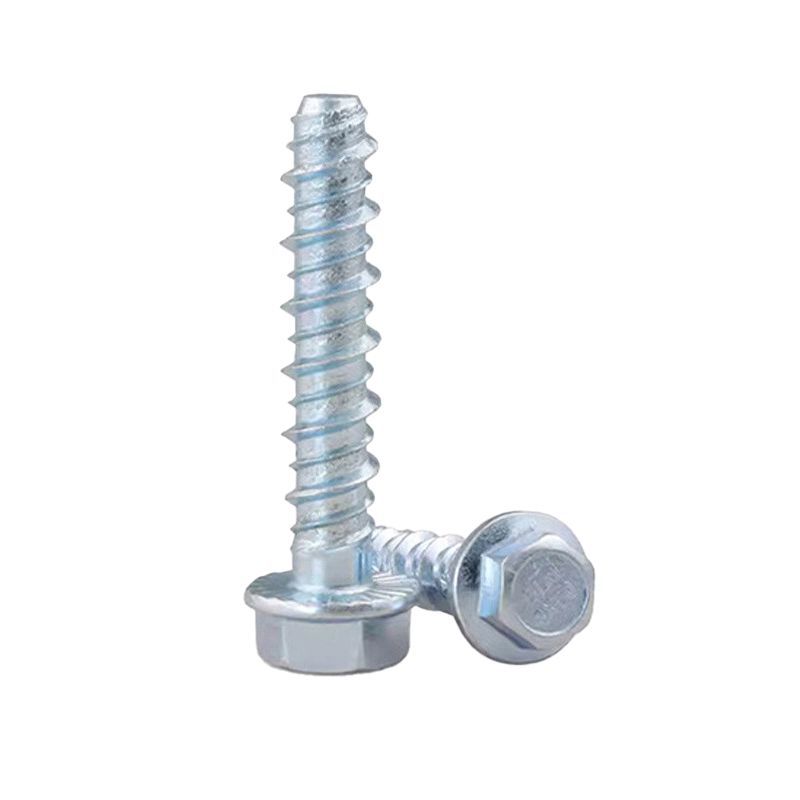

Samořezný kotevní šroub pro beton s šestihrannou přírubou

Nejoblíbenější produkt dodavatele Xiaoguo® v poslední době - samořezný kotevní šroub pro beton s šestihrannou hlavou.M6 až M16, kalené závity vyřezané do betonu bez předřezání závitu. Přírubová hlava šetří podložky a odolává uvolnění. Žádné dilatační napětí, takže jej můžete umístit blízko okrajů. Skladem pro rychlé odeslání.

Odeslat dotaz

Popis výrobku

Níže jsou uvedeny základní fyzikální parametry samořezného kotevního šroubu pro beton s šestihrannou přírubou od dodavatele Xiaoguo®, použitelné pro běžné specifikace v rozsahu od M6 do M16.

（1）Jmenovitý průměr a rozsah délek

Jmenovitý průměr (d)	Běžná délka (L)	Efektivní délka závitu	Výška hlavy	Průměr příruby
M6	40,50,60,70,80,100 mm	≈L-10mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150 mm	≈L-12mm	5,5-6,0 mm	16-17 mm
M10	60,75,80,90,100,120,150 mm	≈L-15mm	7,0-7,5 mm	19-20 mm
M12	80,100,120,150,180,200 mm	≈L-18mm	8,5-9,0 mm	22-24 mm
M16	100,120,150,180,200 mm	≈L-22mm	11-12 mm	28-30 mm

Pokud délka přesahuje 200 mm, můžeme ji přizpůsobit, ale je potřeba znovu ověřit hloubku kotvení.

(2) Materiál a tvrdost

Materiál	Číslo modelu	povrchová tvrdost (HRC)	Tvrdost jádra (HRC)	Možnosti povrchové úpravy
Uhlíková ocel	10B21	52-58	32-40	Elektrogalvanické zinkování (5–8 μm), žlutý zinek, mechanické zinkování, povlak Dacromet
Nerezová ocel A2	304	45-50	25-30	Přirozená pasivace, elektrolytické leštění
Nerezová ocel A4	316	45-50	25-30	Originální barevná pasivace

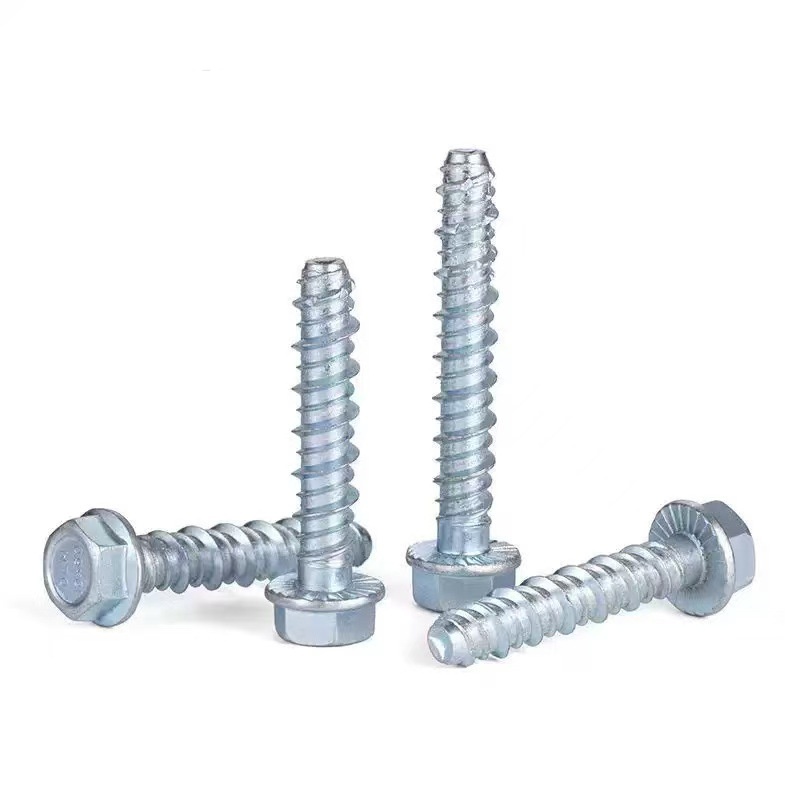

Hex Flange Head Self Tapping Concrete Anchor Bolt

Výhody, které přináší struktura

Nikoli roztažením trubky, ale samovolným zasunutím závitů - Konstrukční přednosti samořezného kotevního šroubu pro beton s šestihrannou hlavou. Kotevní šroub vypadá jako super velký šroub, ale je zcela odlišný od běžných rozpěrných šroubů.

（1）Vestavěné těsnění + zuby

Příruba samořezného kotevního šroubu pro beton s šestihrannou přírubou je integrální tvarované těsnění a nikdy se neodtrhne. Pod přírubou je také kroužek malých zubů. Při utažení proniknou do ocelového plechu nebo těsnění a během provozu stroje se neuvolní.

(2) Nitě jsou tvrdé jako nůž.

Závitová část, která prošla povrchovým kalením, je tvrdá jako dláto. Zatlačte ji do předvrtaného otvoru. Čepel na straně se závitem seškrábe beton, aby vytvořil odpovídající vnitřní závit, a poté se bezpečně uchytí. Neroztahuje se směrem ven, aby se od sebe odtlačil. Místo toho se spoléhá na vzájemné spojení závitů, takže nepraská beton.

(3) Celé vlákno

Od spodní části příruby až po špičku je celá opatřena závitem. Čím hlouběji je zašroubována, tím delší je délka závitu, který se zakousne do betonu, a tím silnější bude odpor proti vztlaku.

（4）Ostře špičaté vedení, žádná odchylka

Na konci je malý kónický hrot, připomínající pilotní vrták. Po vložení do otvoru se špičatý konec přitlačí ke dnu otvoru, čímž zajistí, že šroub samořezné kotvy do betonu s šestihrannou hlavou je kolmý k povrchu stěny a nebude se při utahování naklánět.

（5）Podpora pro opakované použití

Pokud dojde k jakémukoli problému, lze tento kotevní šroub zcela odstranit pomocí klíče, přemístit a poté znovu nainstalovat. Je zvláště vhodný pro situace, kdy je potřeba šroub několikrát rozebrat a znovu namontovat.

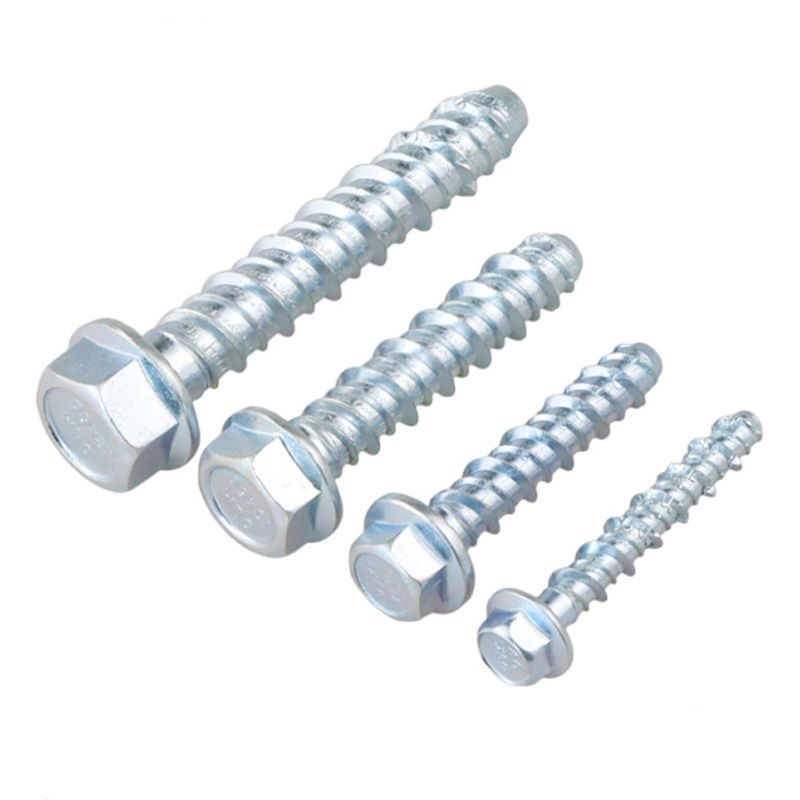

Hex Flange Head Self Tapping Concrete Anchor Bolt

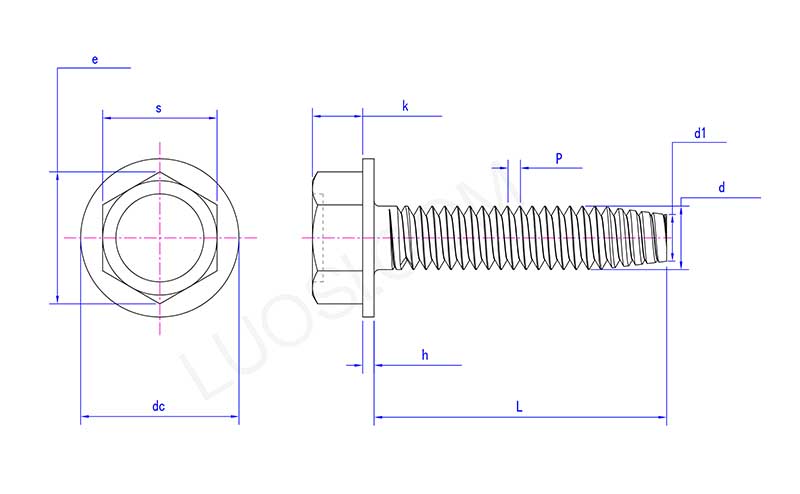

Po	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
stejnosměrný max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
