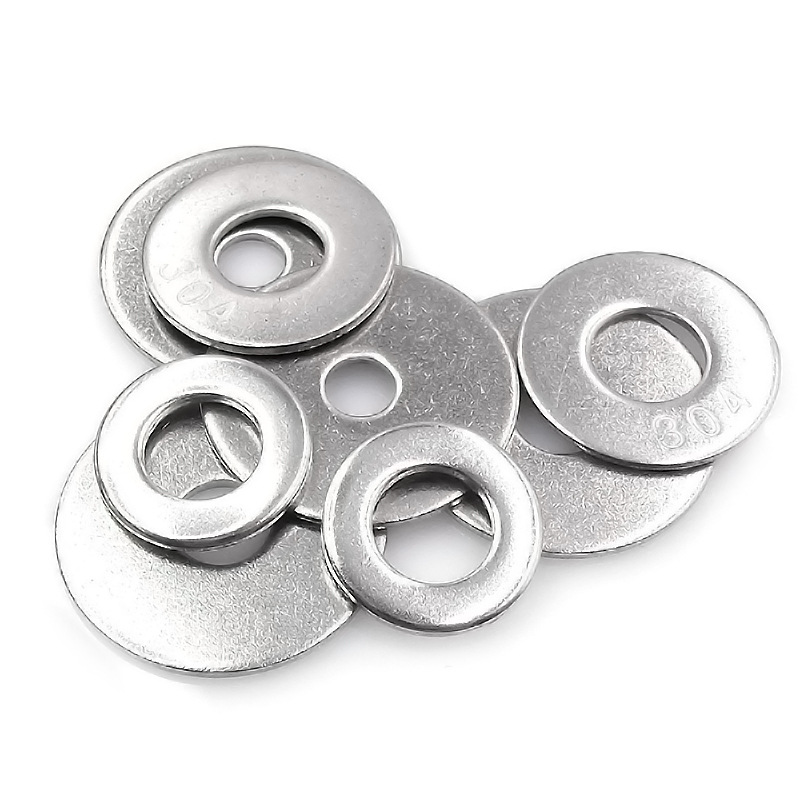

Velká plochá podložka

Xiaoguo Inventory® Large OD Flat Washer má hladký povrch bez otřepů, pevně sedí a lze ji použít ve spojení s těsnicími součástmi pro zvýšení odolnosti proti prachu, uvolňování oleje a vodě.

Odeslat dotaz

Popis výrobku

Velká OD plochá podložka a standardní plochá podložka mají výrazné rozdíly ve vzhledu, funkcích a použitelných scénářích.

Projekt	Standardní plochá podložka	Velká plochá podložka
Vnitřní průměr	6,4 mm	6,4 mm
Vnější průměr	12 mm	18 mm
Tloušťka	1,6 mm	1,6 mm
Kontaktní oblast	1 krát	2,25 krát
Distribuce tlaku	Obecně vhodné pro tvrdé povrchy, jako jsou kovy	Vynikající, může účinně chránit měkké materiály
Náklady na suroviny	Nízký	Vyšší (větší v oblasti)
Jednotková hmotnost	Světlo	Těžší (stejná specifikace)

Porovnání velikosti (jako příklad M6)

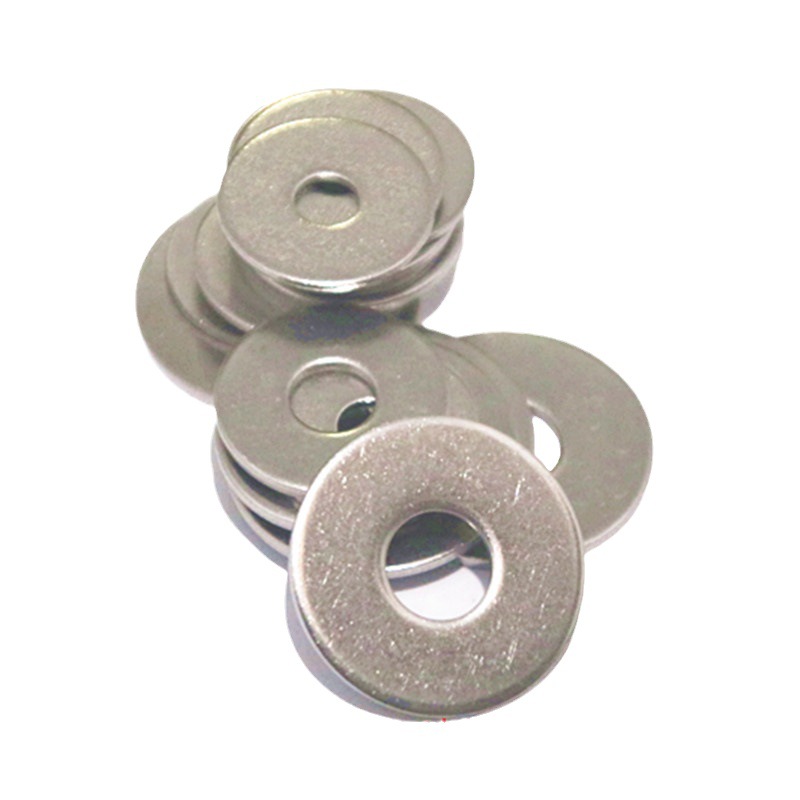

Large OD Flat Washer

Kroky použití

Způsob použití ploché podložky s velkým vnitřním průměrem není složitý, ale dodržení správné provozní sekvence může zajistit nejlepší ochranný účinek.

(1) Ujistěte se, že se specifikace shodují

Zkontrolujte velikost šroubu – vnitřní otvor ploché podložky pro velký vnější průměr by měl být jen o něco větší než vnější průměr šroubu.

Zkontrolujte také, zda je vnější průměr podložky dostatečně velký, aby zcela zakryl otvory v části, kterou upevňujete. Pokud je otvor dlouhý nebo je opotřebovaný, vnější okraj podložky musí přesahovat otvor alespoň o 5 mm.

Myslete na materiál a kam směřuje. Pro venkovní místa, která jsou vlhká, blízko oceánu nebo v chemických oblastech, použijte nerezovou ocel 316. Pro běžné vnitřní použití bude dobře fungovat nerezová nebo galvanizovaná uhlíková ocel 304.

(2) Očistěte kontaktní plochu

Otřete veškerý olej, rez, třísky barvy nebo piliny z oblasti, kde pracujete. Ujistěte se také, že obě strany pračky jsou čisté. Pokud je na něm olej na ochranu proti korozi, stačí jej jemně otřít hadříkem.

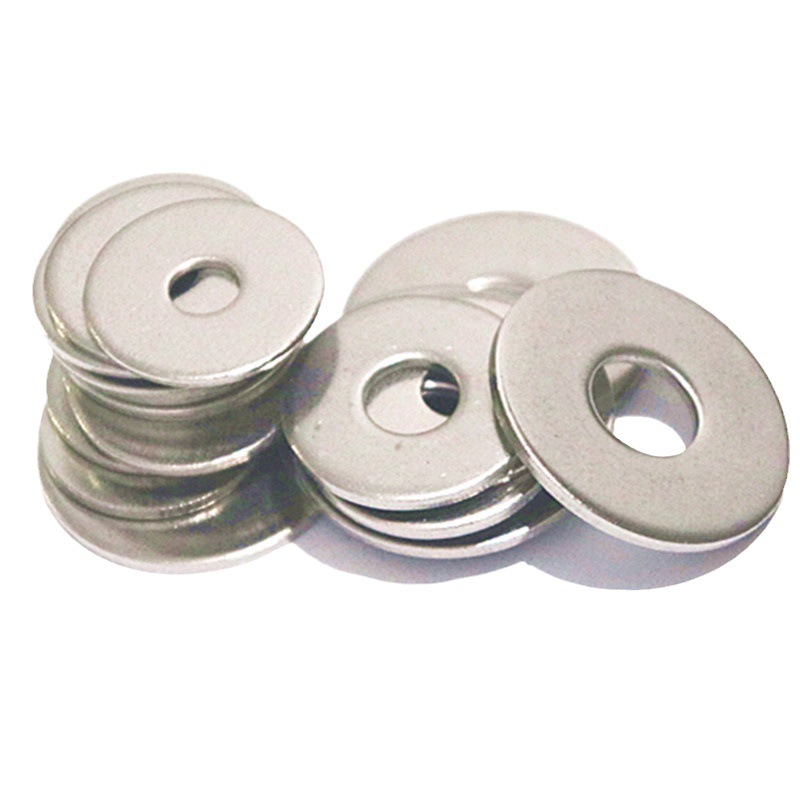

Large OD Flat Washer

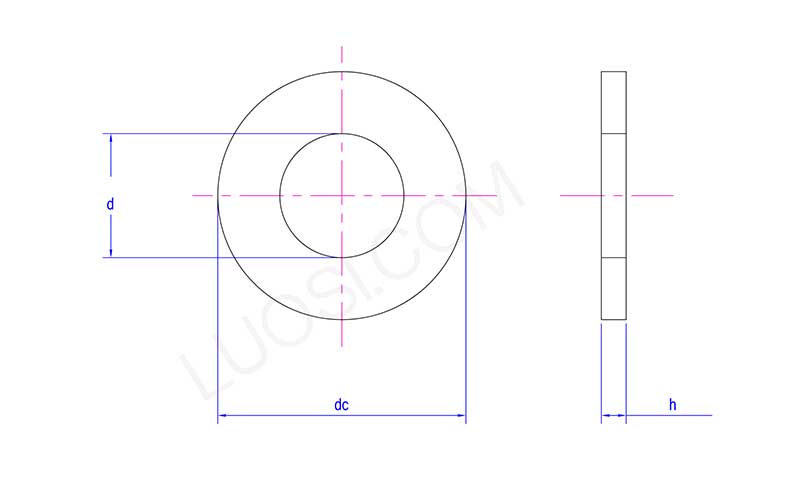

Po	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
stejnosměrný max	30	34	37	39	44	50	56	60	66	72	78
prosinec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Umístěte podložku

Místo instalace: Mezi hlavu šroubu a upevňovací díl vložte plochou podložku s velkým vnějším průměrem. Pokud jsou použity měkké materiály, jako je dřevo, plast nebo tenký hliník, doporučuje se použít podložky s velkým vnějším průměrem jak na hlavě šroubu, tak na straně matice.

Středová instalace: Ujistěte se, že šroub nebo matice procházejí středovým otvorem podložky. Zajistěte, aby podložka lícovala s povrchem obrobku – nesmí být nakloněna.

(4) Vložte šroub a utáhněte jej rukou

Rukou utáhněte šrouby nebo matice, dokud se podložka nedotkne povrchu; Potom upravte polohu podložky, ujistěte se, že zcela zakrývá otvor.

(5) Utáhněte na doporučený moment

Správné použití momentového klíče: Vyberte vhodnou hodnotu utahovacího momentu a postupně jej utahujte. Během provozu podložku pečlivě sledujte a podle potřeby proveďte seřízení.

(6) Závěrečná kontrola

Podívejte se na Large OD Flat Washer, abyste se ujistili, že sedí rovně a správně na svém místě.
