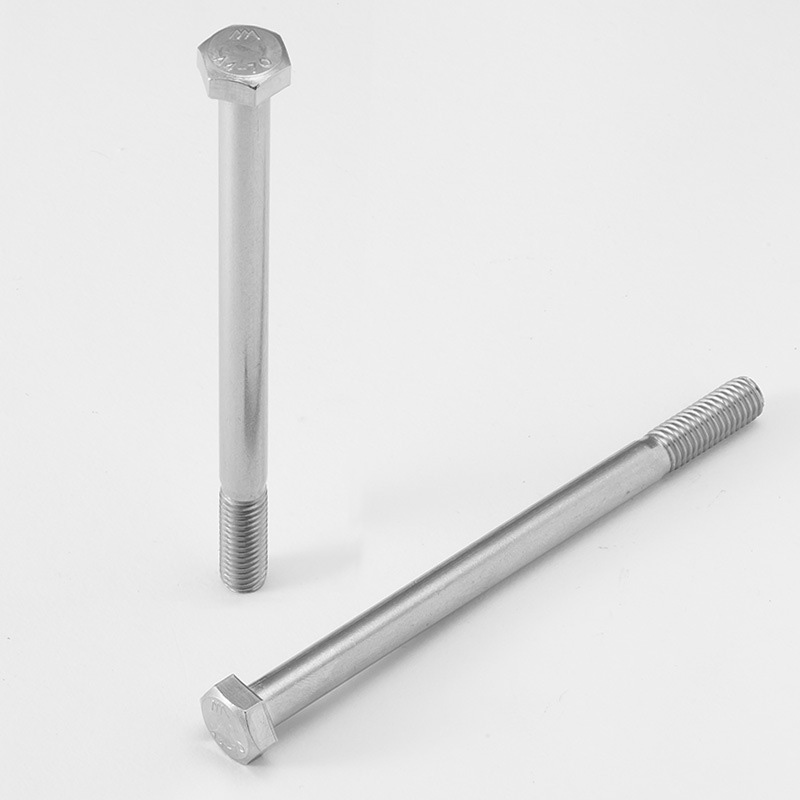

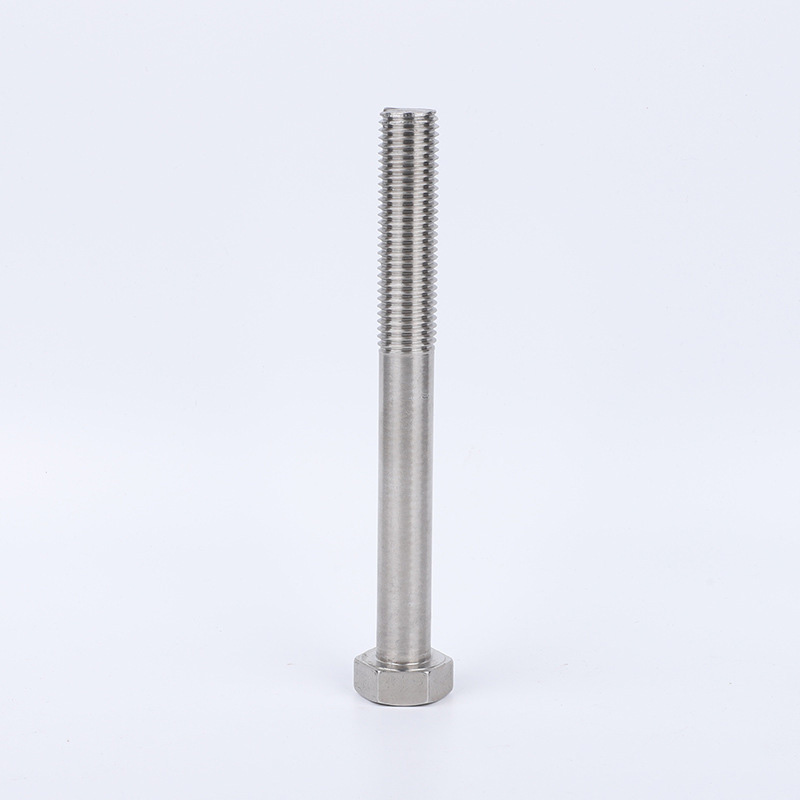

Kotevní šroub s metrickou šestihrannou hlavou

K zajištění konstrukčních ocelových nosníků a sloupů lze použít kotevní šrouby s metrickou šestihrannou hlavou. Používají se v instalacích elektráren a mohou být také použity v průmyslových závodech pro strukturální podporu. Xiaoguo® má v továrně dostatečné zásoby a lze jej objednat hromadně.

Odeslat dotaz

Popis výrobku

Jeden konec kotevního šroubu s metrickou šestihrannou hlavou je šroub se závitem a druhý konec je běžná šestihranná hlava. Je vhodné jej snadno utáhnout nebo povolit pomocí nástrojů, jako je klíč, a může pevně fixovat různé předměty. Splňují prováděcí normy BS 7419-1991.

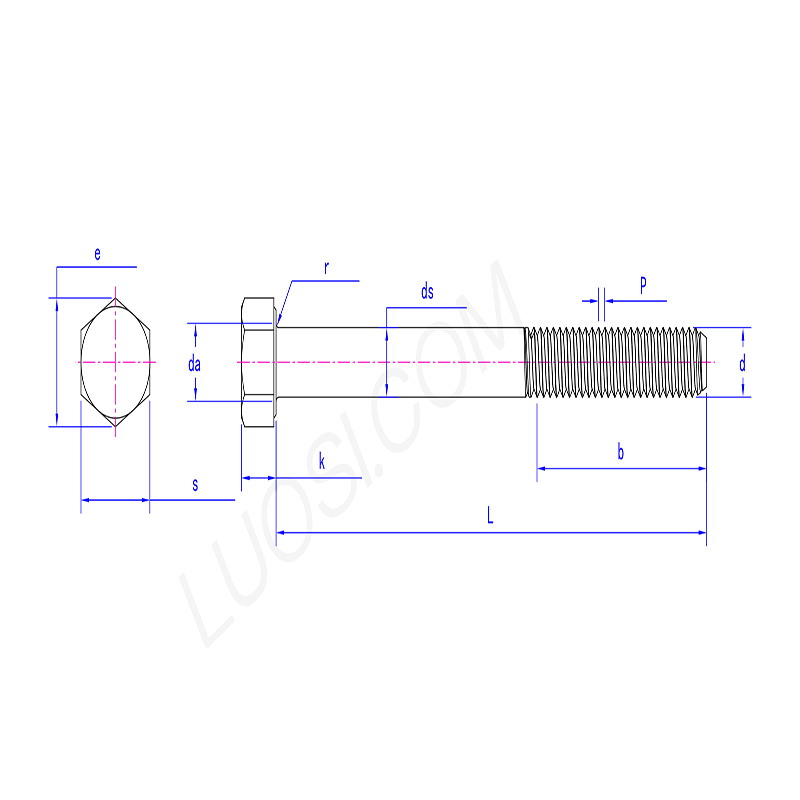

Parametry produktu

Po	M16	M20	M24	M30	M36	M42	M48	M56	M64
P	2	2.5	3	3.5	4	4.5	5	5.5	6
b max	122	127.5	133	140.5	148	155.5	163	172.5	182
b min	116	120	124	130	136	142	148	156	164
da max	18.7	24.4	28.4	35.4	42.4	48.6	56.6	67	75
ds max	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2
ds min	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8
e min	26.17	32.95	39.55	50.85	60.79	71.3	82.6	93.56	104.86
k min	9.25	11.6	14.1	17.65	21.45	24.95	28.95	33.75	38.75
k max	10.75	13.4	15.9	19.75	23.55	27.05	31.05	36.25	41.25
r min	0.6	0.8	0.8	1	1	1.2	1.6	2	2
s max	24	30	36	46	55	65	75	85	95
s min	23.16	29.16	35	45	53.8	63.1	73.1	82.8	92.8

Aplikace

1. Tyto šestihranné kotevní šrouby se používají k ukotvení konstrukčních ocelových nosníků a sloupů. Při instalaci I-nosníku nebo sloupu na betonový základ je vyžadováno bezpečné spojení. Jsou zapuštěny do vlhkého betonu se závitem směrem nahoru. Po ztuhnutí betonu se přes šrouby položí ocelová základová deska. Pomocí klíče pevně utáhněte šroub zespodu a současně utahujte matici nahoře, abyste výztuž bezpečně připevnili k betonu.

2.Metrický kotevní šroub se šestihrannou hlavou se používá pro instalaci energetických zařízení. Například instalace držáků transformátoru na stožáry nebo upevnění zařízení v rozvodnách to vše vyžaduje, aby bylo zajištěno, že tato energetická zařízení mohou fungovat bezpečně a stabilně v různých prostředích a zaručují normální průběh přenosu energie.

3.Tento kotevní šroub se také používá při stavbě průmyslových závodů. Lze jej použít ke spojování ocelových nosníků, ocelových příhradových nosníků atd. při stavbě rámu ocelové konstrukce závodu. Dokáže odolat vibracím generovaným provozem zařízení uvnitř závodu, hmotnosti střechy atd. a poskytnout závodu pevnou konstrukční podporu.

Parametry

Snadná instalace

Metrický kotevní šroub se šestihrannou hlavou se snadno instaluje a má pevné spojení. Šroubový díl stačí vložit do předvrtaného otvoru a pro dokončení dotáhnout maticí. Když je matice utažena, třecí síla generovaná mezi šroubem a maticí může pevně držet spojené předměty. Stabilní krouticí moment zajišťovaný šestihrannou hlavou dokáže účinně zabránit uvolnění a zachovat stabilitu spoje i při dlouhodobém používání.
