Metrický pojistný kroužek pružiny

Metrické pružinové pojistné kroužky jsou vyrobeny z velikostí veřejných kanceláří a jsou vhodné pro použití tam, kde jsou vyžadovány standardní velikosti. Často se používají v některých mechanických a automobilových systémech. Xiaoguo® spolupracuje s automobilovým a leteckým průmyslem na vývoji spojovacích prvků odolných proti korozi.

Modelka:BS 3673-3-1-2011

Odeslat dotaz

Popis výrobku

Metrické pojistné kroužky pružin jsou obvykle vyrobeny z oceli s vysokým obsahem uhlíku nebo nerezové oceli, jako je ASTM A313. Ty z uhlíkové oceli jsou pevnější (jako mnohem silnější, až 2 100 MPa), zatímco nerezová ocel lépe nekoroduje ani nekoroduje. Pokud slitiny tepelně upravíte, vydrží déle a lépe zvládají opotřebení. Pro práce, kde potřebujete věci, které se nelepí na magnety nebo mohou mít šílené teplo, použijí věci jako fosforový bronz nebo Inconel®. Všechny materiály, které používají, procházejí řadou testů, aby se zjistilo, zda splňují specifikace ISO 8750-8752.

Aplikace

Metrické pružinové pojistné kroužky jsou opravdu běžné ve věcech, jako jsou automobilové převodovky, elektromotory a hydraulické systémy. Používají se k držení hřídelů rotorů v čerpadlech, udržování ložisek na místě v sestavách dopravníků a blokování pístních čepů uvnitř motorů. V letectví je najdete v částech turbín a podvozku. Jsou také užitečné ve spotřební elektronice, kde pomáhají opravovat komponenty v malých zařízeních. Inženýři používají pružinové pojistné kroužky, když potřebují díly, aby zůstaly spolehlivě na místě, zejména v důležitých systémech, kde nemůže dojít k selhání.

Velikost

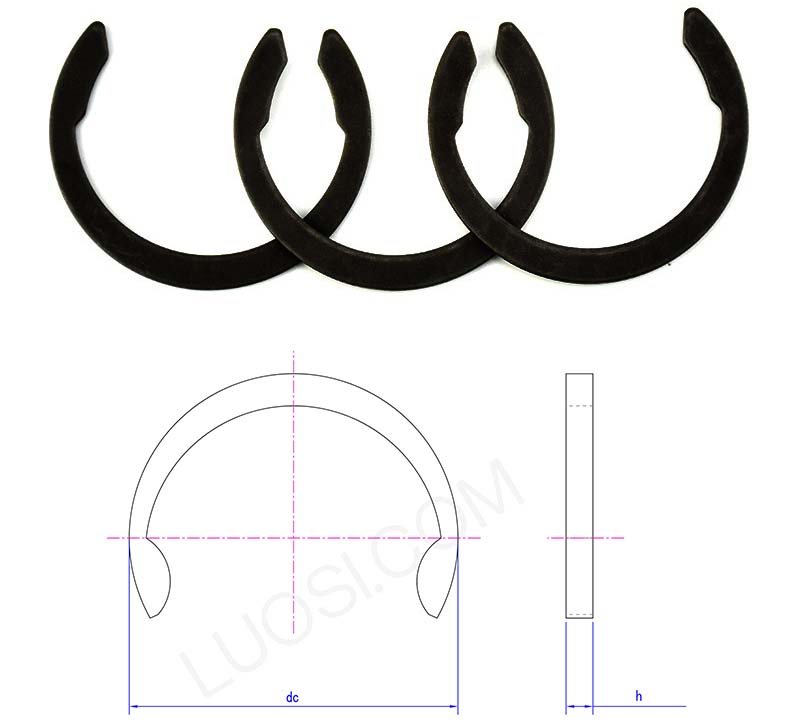

Metric spring retaining rings

Po	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
stejnosměrný max	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h max	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

Otázka: Jak určím správnou velikost a typ metrických pružinových pojistných kroužků pro mou aplikaci?

Odpověď: Výběr správného metrického pojistného kroužku pružiny musí odpovídat průměru drážky, průměru hřídele nebo průměru otvoru a zatížení, které musí vydržet. Je třeba pečlivě změřit šířku, hloubku a průměr montážní drážky. I malé rozdíly mohou způsobit, že díly nebudou správně uchyceny. Vyberte velikost podle konkrétního případu použití nebo specifikací projektu, standardní velikosti, jako je DIN 471/472 nebo ANSI B27.1. Pokud požadujete vlastní instalaci, sdělte nám prosím teplotu instalace, zda se břemeno pohybuje nebo stojí, a podmínky prostředí (vlhko, prašnost atd.) a my jej přizpůsobíme vašim potřebám. Pružinové pojistné kroužky jsou vyráběny pro specifické radiální síly nebo axiální síly, takže musíte zkontrolovat, zda nosnost pojistného kroužku odpovídá potřebám vašeho projektu. Můžeme poskytnout technickou podporu, jednorázový servis a snížit výskyt předčasného prasknutí pojistných kroužků.
