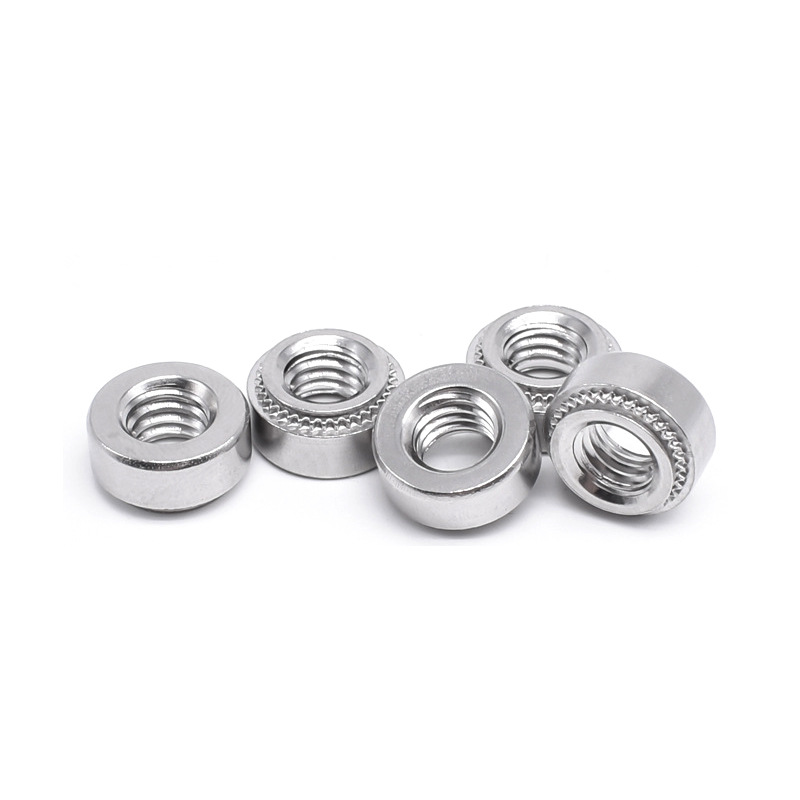

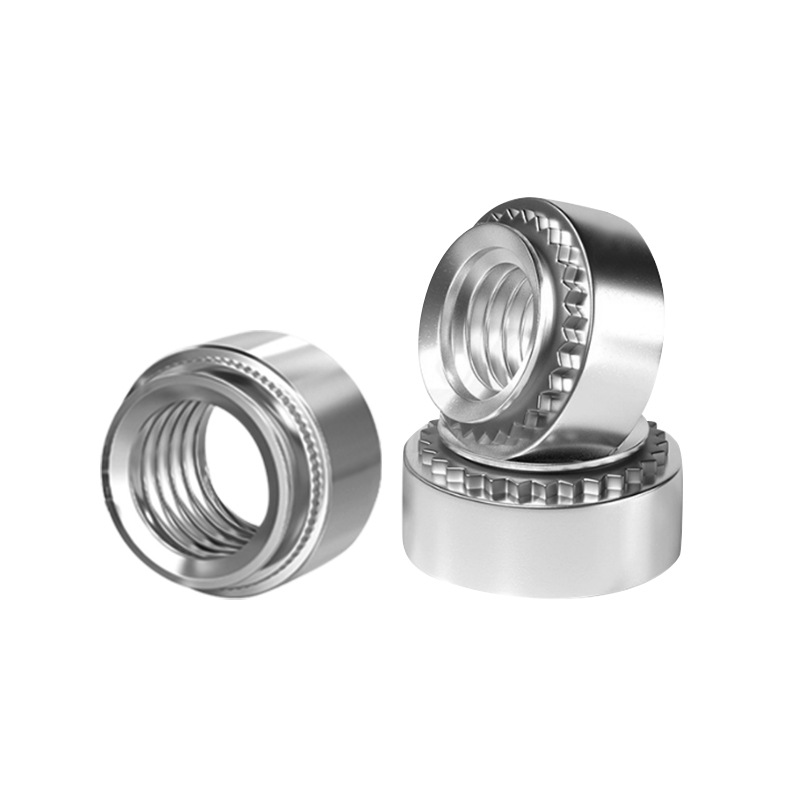

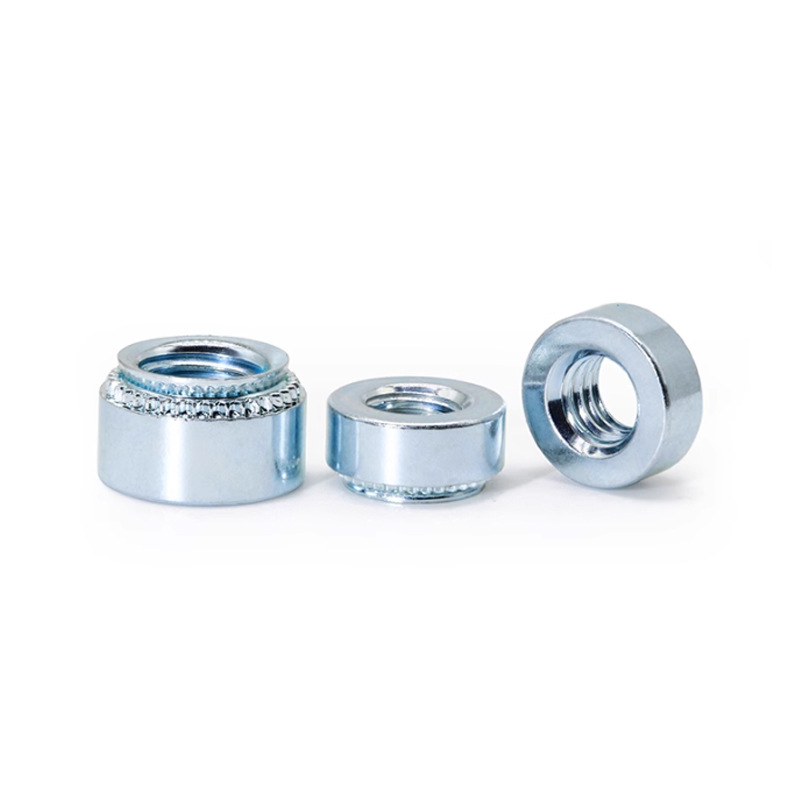

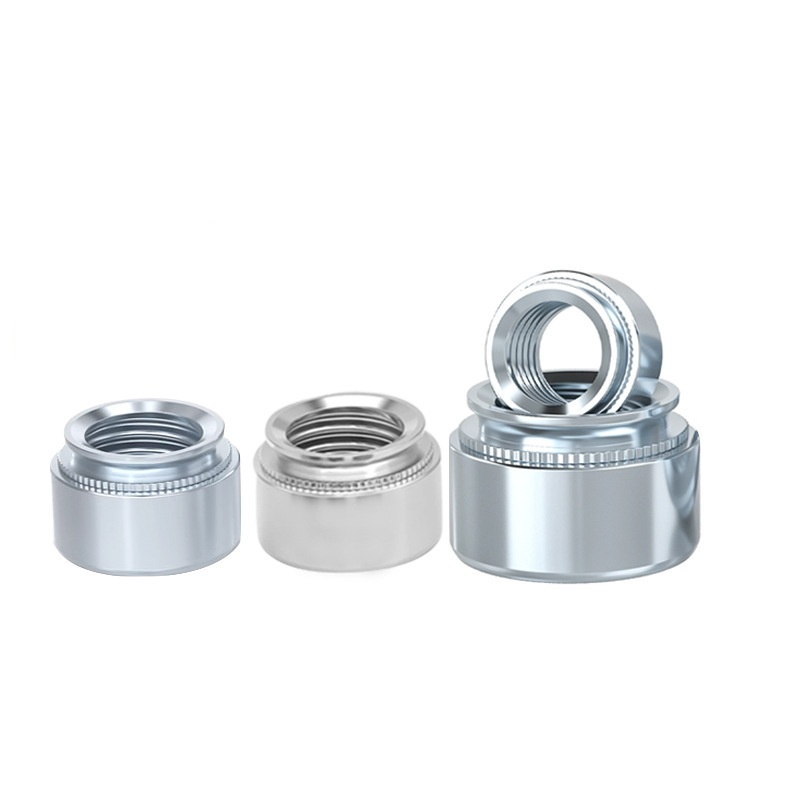

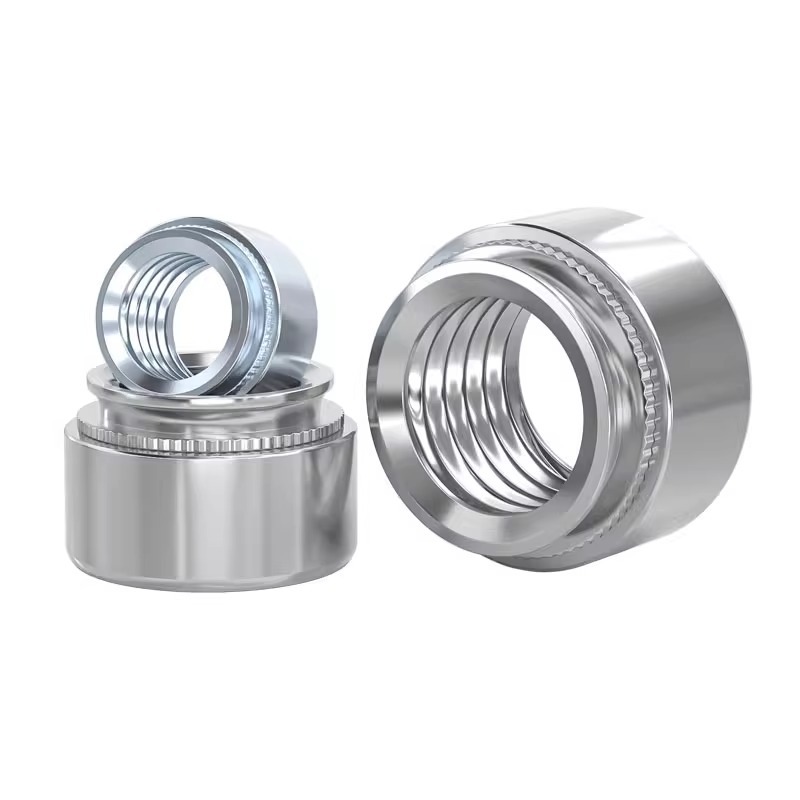

Trvalá upínací matice

Xiaoguo® dodává základní spojovací prvky po celém světě. Permanent Clinching matice je trvalý spojovací prvek určený pro tenké plechové materiály. V případě zájmu můžeme poskytnout vzorky zdarma.

Modelka:QIB/IND CLA

Odeslat dotaz

Popis výrobku

Matice Permanent Clinching je trvalý spojovací prvek používaný pro plechy. Na rozdíl od běžných matic, které vyžadují svařování nebo závitování, lze jej rychle nainstalovat pomocí lisovací síly a vytvořit tak pevné a spolehlivé místo se závitem pro připevnění věcí. Má precizně vyrobený pilot a vroubkovanou stopku. Při instalaci tyto díly pohybují materiálem, do kterého jsou vkládány, a vytvářejí zámek.

Tím se zabrání tepelné deformaci, eliminují se další kroky a výrazně se zkrátí doba montáže a náklady. Tato technologie je ideální pro velkoobjemovou výrobu vyžadující efektivní a robustní upevňovací řešení a používá se v celé řadě průmyslových odvětví.

Výhody produktu:

Hlavní věc na matici Permanent Clinching je, že může vytvořit trvalé, pevné spojení přímo v tvárném plechu nebo neželezných deskách bez potřeby předvrtaných závitů. Když ji nainstalujete, lis zatlačí matici Permanent Clinching do materiálu. Jeho specifický tvar způsobuje, že se kov kolem něj pohybuje a proudí do prstencového zářezu (jako vroubkování nebo drážka) pod hlavou a/nebo kolem stopky.

Výsledný silný mechanický zámek účinně odolává rotačním a vytahovacím silám. Tato technologie také vytváří vysokopevnostní závitovou vložku, která je odolná vůči vibracím a poskytuje pevný a spolehlivý základ pro šroubový spoj.

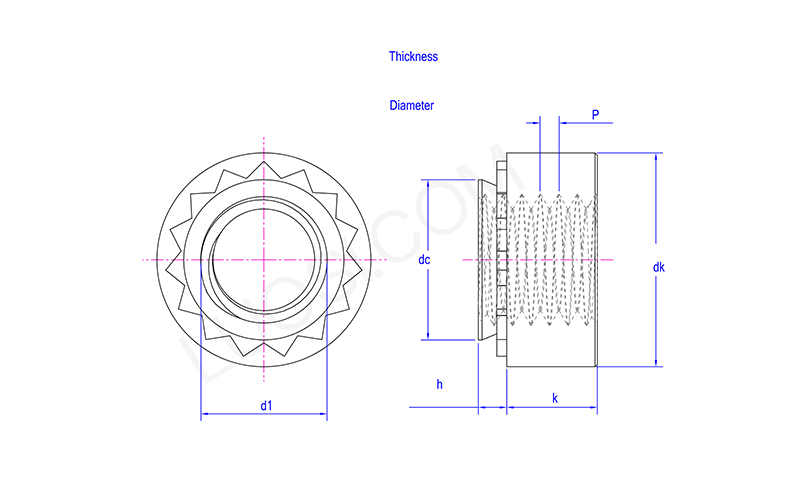

Po	M2-1	M2-2	M3-1	M3-2	M3,5-1	M3,5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
stejnosměrný max	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
dk min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k max	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h kodér	1	2	1	2	1	2	1	2	1	2	1
h max	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Tloušťka montážní desky Min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Průměr montážních otvorů Min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Průměr montážních otvorů Max	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Jaké jsou hlavní způsoby selhání matic Permanent Clinching?

Matice Permanent Clinching mohou selhat několika hlavními způsoby. Jeden je vytahovací – když matice vypadne přímo z plechu. To se často stává, pokud není sevření dostatečně hluboké nebo pokud matice není vhodná pro tloušťku plechu. Další je předení – když se matice otáčí v listu, obvykle proto, že zoubky nejsou dostatečně uchyceny. Závity uvnitř se také mohou odizolovat.

Výběr správné matice a správné nastavení instalace zabrání těmto problémům.
