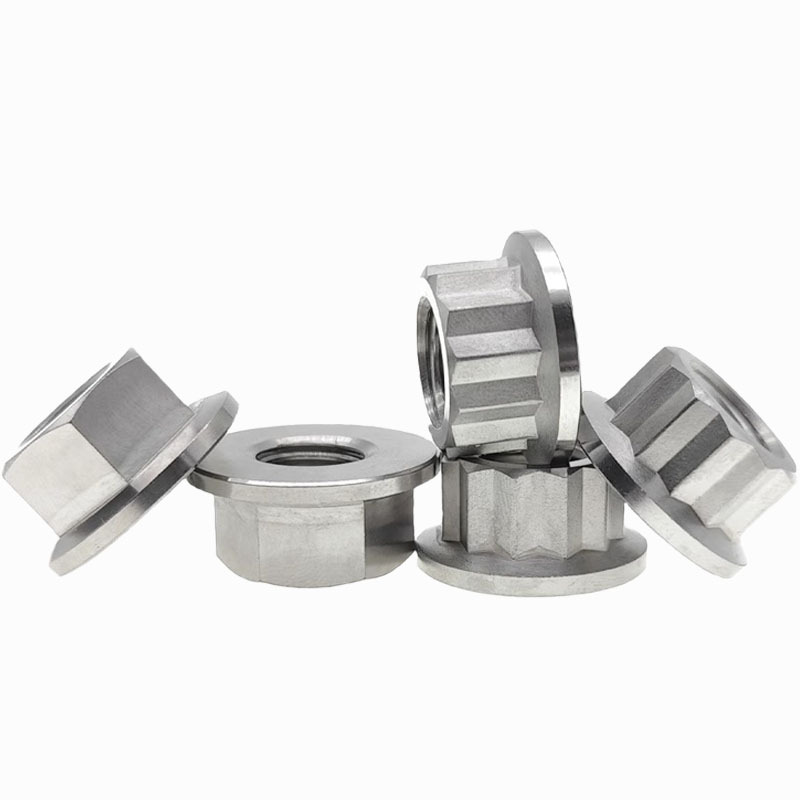

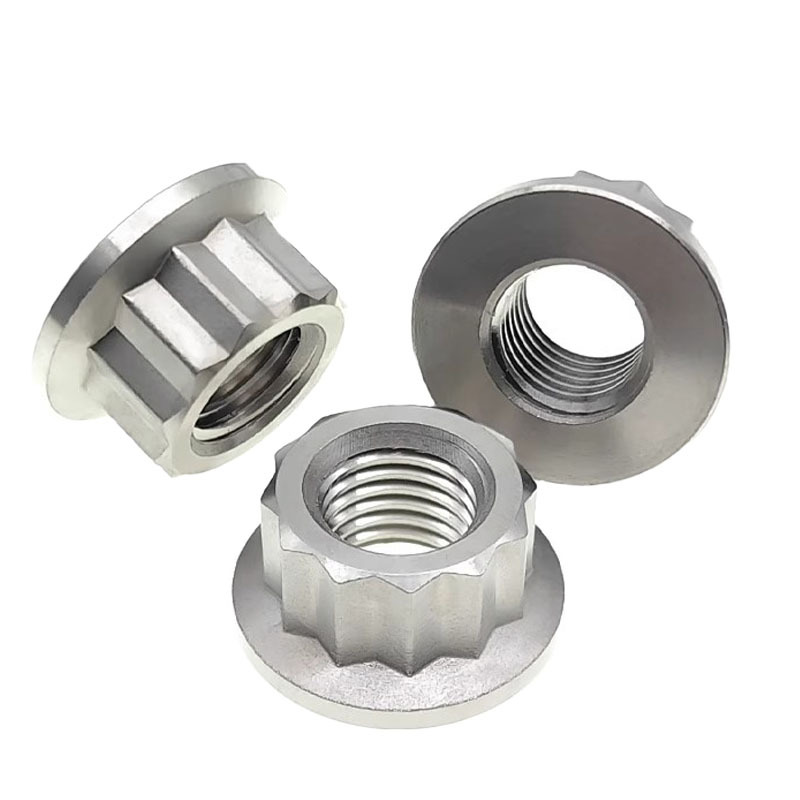

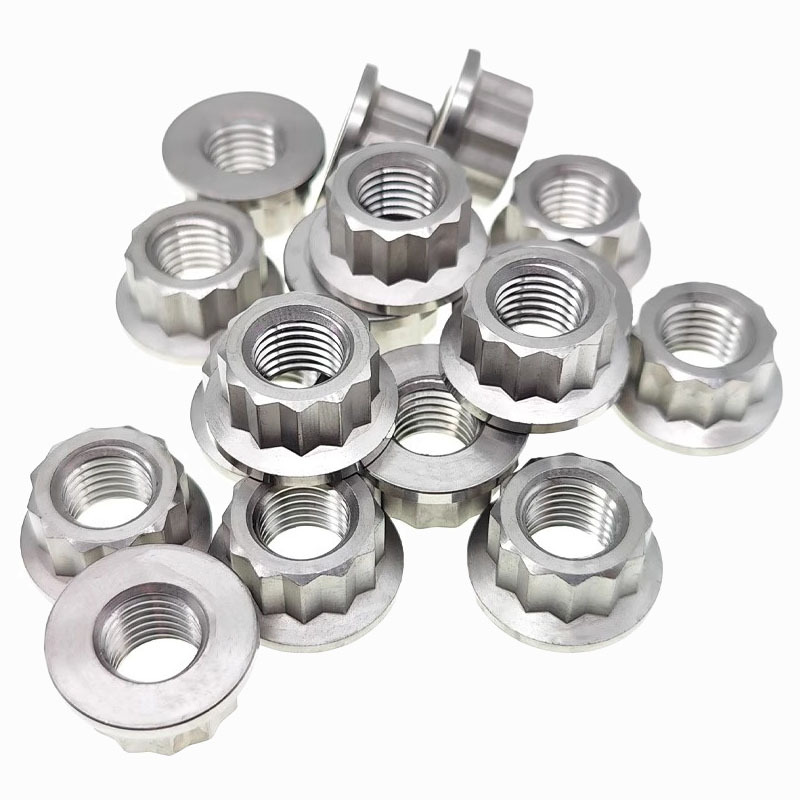

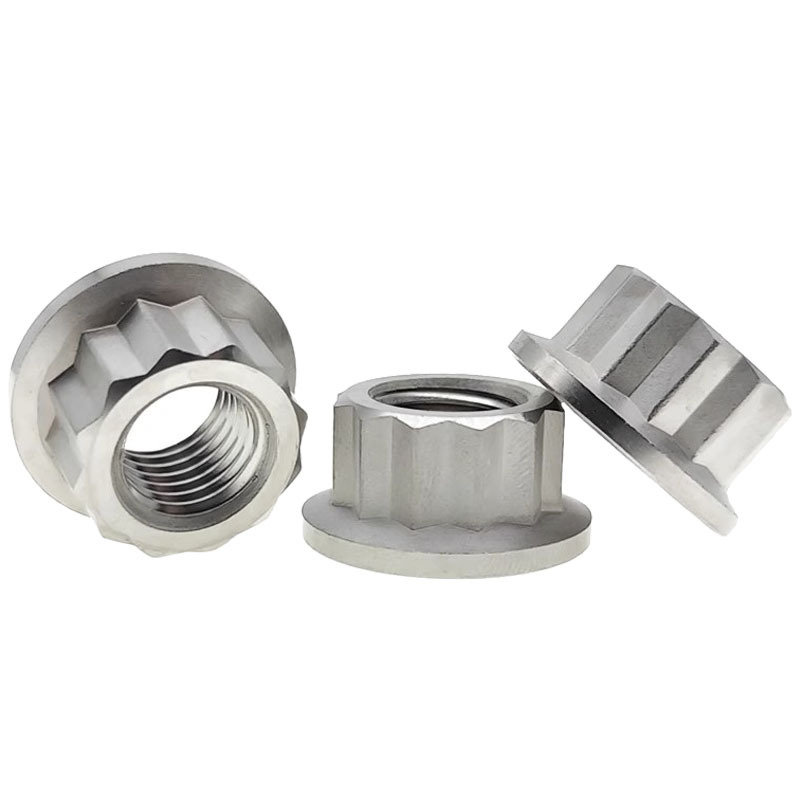

Profesionální 12bodová podložka

Profesionální 12bodová podložná matice je produkt, jehož primárním konstrukčním prvkem je jeho 12bodová plochá hlava, která umožňuje použití vyššího krouticího momentu než standardní šestihranná matice. Tým technické podpory ve společnosti Xiaoguo® je jako spolehlivý dodavatel pohotově k dispozici, aby vám pomohl s výběrem produktu a technickými výkresy.

Modelka:MS 3376B-1971

Odeslat dotaz

Popis výrobku

Pro projekty ocelových konstrukcí – jako jsou mosty, budovy a přenosové věže – jsou profesionální 12bodové podložné matice klíčové pro dosažení bezpečného šroubového spojení. Při montáži konstrukčních součástí se tyto součásti obvykle používají se šrouby ASTM A325 nebo A490.

Podložka na matici pomáhá korigovat drobné odchylky. Také chrání ocelový povrch, který má být připojen, před poškrábáním (tj. přilnavostí a poškrábáním kovu) a ohybovým efektem při použití vysokého točivého momentu. To zajišťuje, že celá konstrukce zůstane dlouhodobě stabilní a bezpečná a splňuje přísné technické normy.

Aplikační scénář

Průmysl obnovitelných zdrojů energie, zejména při výrobě větrných turbín, spoléhá na kritické šroubové spoje na profesionální 12bodovou podložku. Máme na mysli oblasti, jako jsou části věže, gondoly a součásti rotoru.

Tyto oblasti musí odolat velkému tlaku: dynamickému zatížení, extrémním povětrnostním podmínkám a trvalému namáhání vibracemi. Profesionální 12bodová podložka má obvykle větší průměr a je vyrobena z pokročilých materiálů, takže je schopna poskytnout požadovanou utahovací sílu a odolnost proti únavě. Jejich design zajišťuje bezpečnou instalaci - můžete je udržovat a jsou také velmi spolehlivé. To je zásadní, protože tato infrastruktura musí být schopna nepřetržitě fungovat několik desetiletí.

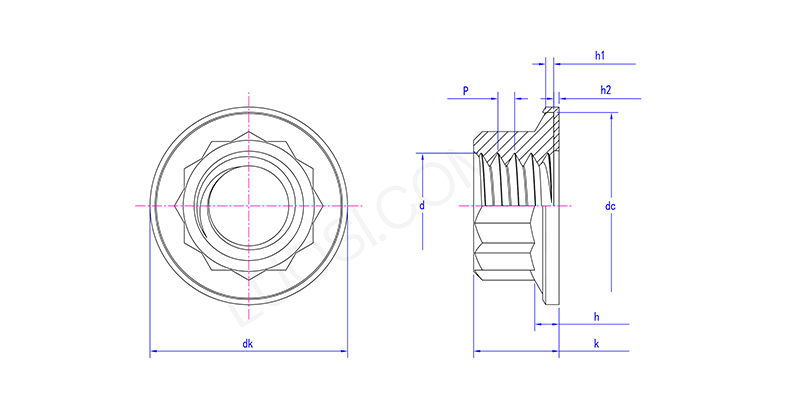

Parametry produktu

Po	#10	1/4	5/16	3/8
P	32	28	24	24
dk max	0.38	0.46	0.56	0.66
stejnosměrný proud min	0.3	0.4	0.5	0.6
h2 max	0.023	0.023	0.023	0.023
h2 min	0.013	0.013	0.013	0.013
h min	0.056	0.06	0.09	0.102
h1 max	0.031	0.036	0.042	0.042
h1 min	0.006	0.007	0.008	0.008
k max	0.243	0.291	0.336	0.361

FAQ

Otázka: Jaké nástroje jsou potřebné k instalaci a utažení vaší matice podložek s 12 hroty profesionální třídy?

Odpověď: K instalaci naší 12bodové podložné matice profesionální třídy budete potřebovat vyhrazenou 12bodovou nástrčku nebo klíč – běžně se označuje jako dvojitý šestihranný nebo dvojitý klínový nástroj.

Tento nástroj dokonale zapadá do tvaru matic a je tak schopen dosáhnout plného kontaktu s povrchem matic. Díky tomu můžete bezpečně a snadno aplikovat krouticí moment. Použití nástroje vhodné velikosti je však velmi důležité – při nesprávném použití může způsobit zaoblení hrotu matice.

Vzhledem k tomu, že matice podložek Professional-Grade 12 již má vestavěnou podložku, nemusíte připravovat další. Tato konstrukce nejen výrazně zkracuje proces montáže, ale také zajišťuje, že všechny komponenty jsou při utahování matic v předem nastavených přesných polohách.
