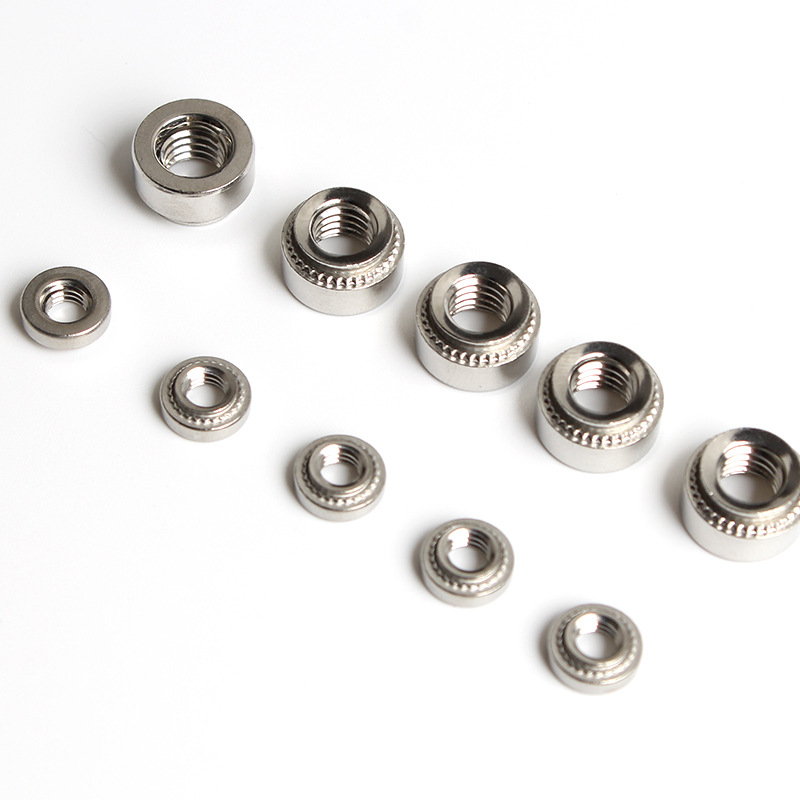

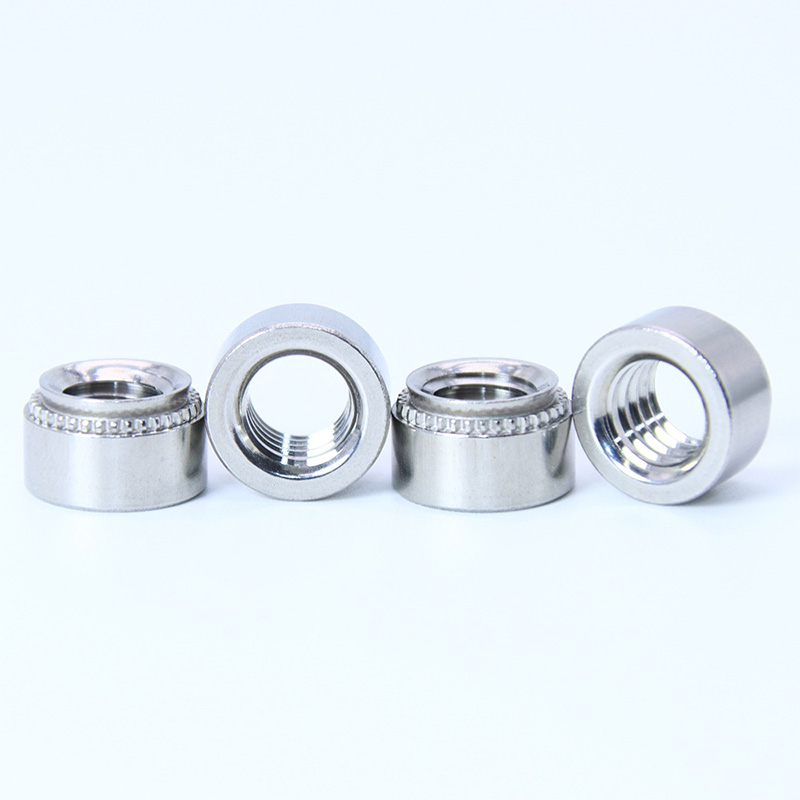

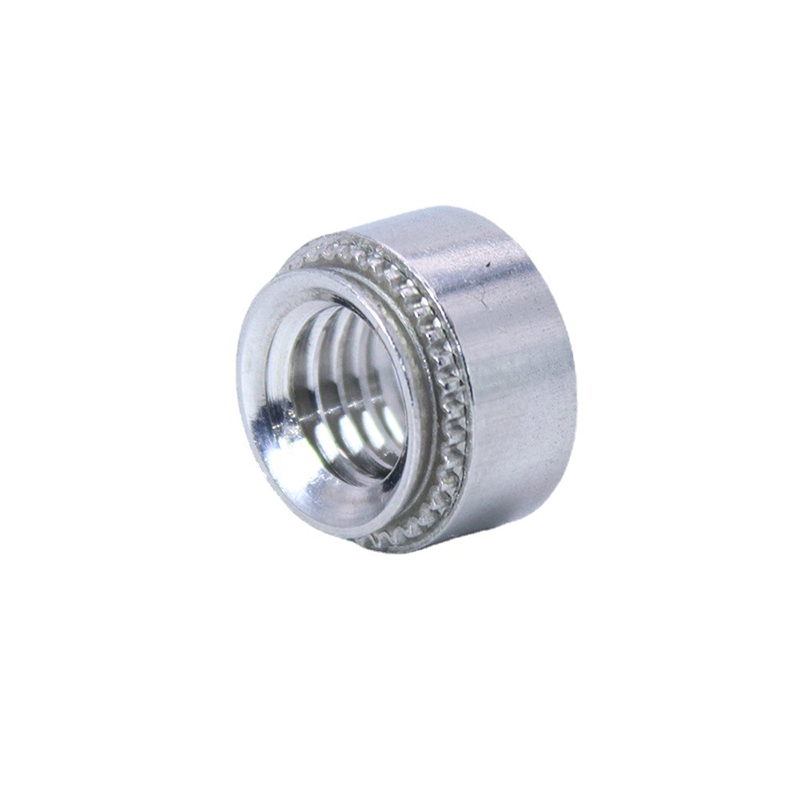

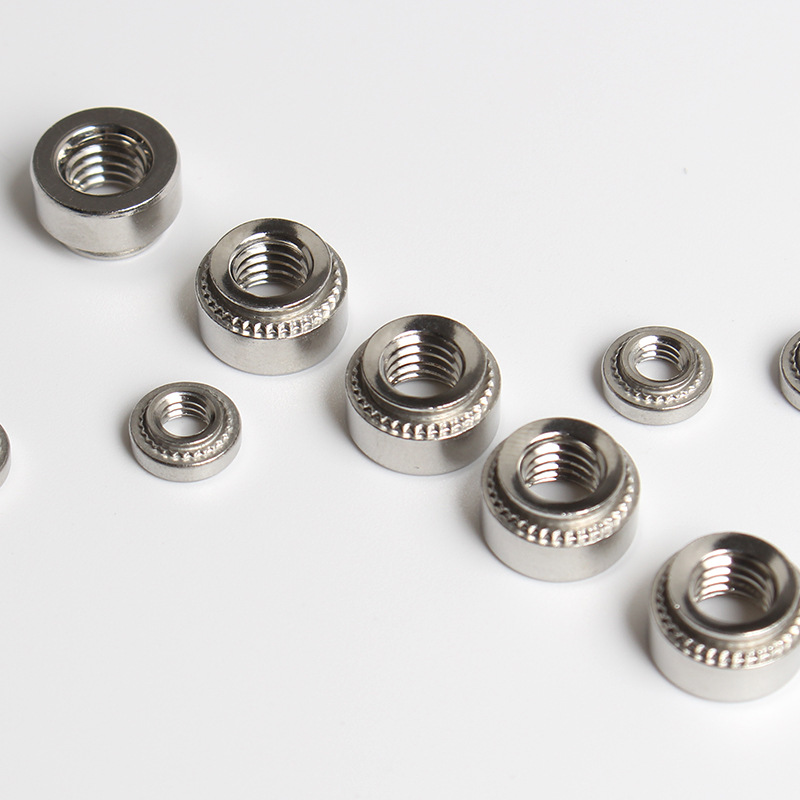

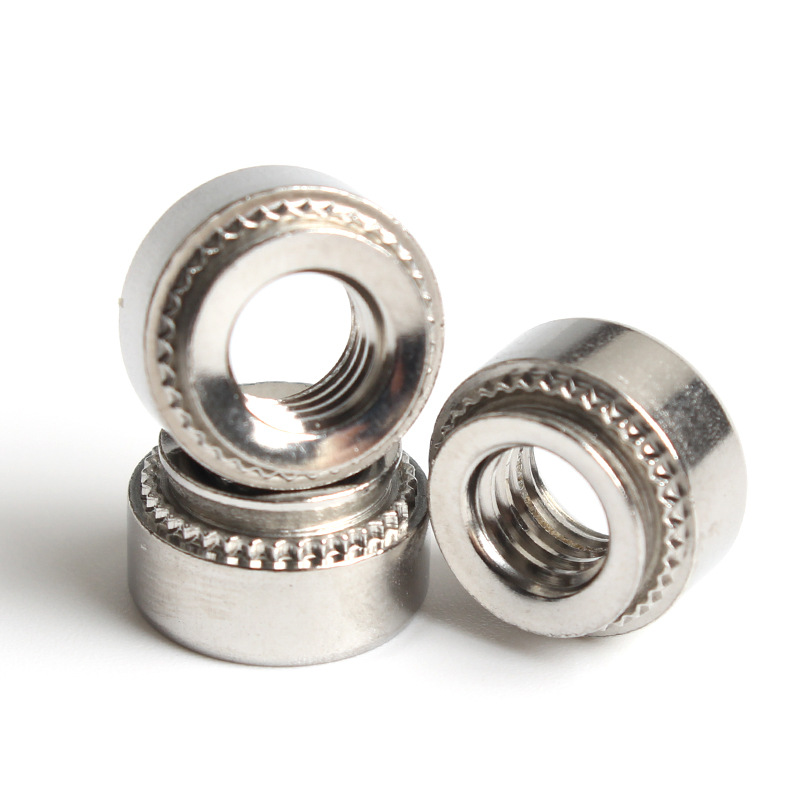

Robustní Clinching matice

Robustní Clinchingová matice je běžně předmontována na součásti před konečnou montáží, což zjednodušuje výrobu. Najít spolehlivé spojovací prvky znamená najít spojovací prvky od výrobců Xiaoguo®.

Modelka:QIB/IND CLA

Odeslat dotaz

Popis výrobku

Hlavní důvod jejich všestrannosti spočívá v jejich robustnosti, která umožňuje použití Robust Clinching matice s širokou škálou tvárných materiálů. V praxi se běžně používají s širokou škálou materiálů, včetně měkké oceli, slitin hliníku s různými tvrzenými vlastnostmi, mosazi, čisté mědi a některých nerezových ocelí – nejběžnější je austenitická nerezová ocel. Materiál, do kterého jsou vkládány, musí být dostatečně pružný, aby se při sevření mohl pohybovat, aniž by se zlomil. Záleží také na tloušťce materiálu. Každý typ matice Robust Clinching má řadu tlouštěk, se kterými pracuje, obvykle kolem 0,5 mm až 6 mm (0,020" až 0,236"), v závislosti na velikosti matice a na tom, jak silný je materiál.

Výhody produktu:

Použití Robust Clinching matic může ušetřit spoustu peněz. Nepotřebujete svařovací zařízení, lidi pro provoz svářečů, energii na svařování ani zásoby, které k tomu patří – jako jsou věci na odsávání výparů a zajištění bezpečnosti.

Jejich vkládání je také velmi rychlé. U automatických lisů trvá každá matice obvykle jen několik sekund, což znamená, že můžete vyrobit více za kratší dobu. Spotřebujete také méně dílů – nepotřebujete podložky ani pojistné matice – takže manipulace a sledování dílů je jednodušší.

Ve srovnání se svařováním nezbývá mnoho šrotu. A protože matice Robust Clinching dobře drží, utratíte méně za záruky a opravy chyb. To vše z nich dělá docela levný způsob upevnění věcí, když jich vyrábíte hodně.

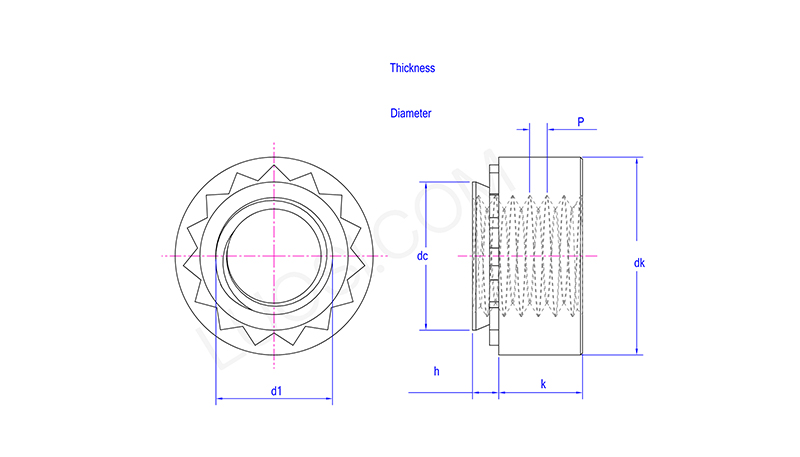

Po	440-2	632-1	632-2	832-1	832-2	024-1	024-2	032-1	032-2	0420-1	0420-2
P	40	32	32	32	32	24	24	32	32	20	20
d1	#4	#6	#6	#8	#8	#10	#10	#10	#10	1/4	1/4
stejnosměrný max	0.343	0.212	0.212	0.233	0.233	0.295	0.295	0.295	0.295	0.343	0.187
Průměr montážních otvorů min	0.344	0.213	0.213	0.234	0.234	0.296	0.296	0.296	0.296	0.344	0.1875
Průměr montážních otvorů max	0.347	0.216	0.216	0.237	0.237	0.299	0.299	0.299	0.299	0.347	0.1905
dk max	0.45	0.29	0.29	0.32	0.32	0.38	0.38	0.38	0.38	0.45	0.26
dk min	0.43	0.27	0.27	0.3	0.3	0.36	0.36	0.36	0.36	0.43	0.24
h max	0.087	0.038	0.054	0.038	0.054	0.038	0.054	0.038	0.054	0.12	0.038
h kodér	2	1	2	1	2	1	2	1	2	3	1
k max	0.18	0.1	0.1	0.14	0.14	0.17	0.17	0.17	0.17	0.18	0.1
k min	0.16	0.08	0.08	0.12	0.12	0.15	0.15	0.15	0.15	0.16	0.08
Tloušťka montážní desky min	0.091	0.04	0.056	0.04	0.056	0.04	0.056	0.04	0.056	0.125	0.04

Nainstalujte potřebné vybavení:

Instalace matice vyžaduje specifické lisovací zařízení, typicky hydraulický nebo servoelektrický lis. V lisu je namontován vyhrazený klinčovací nástroj (sada razníku a matrice), navržený pro konkrétní velikost matice a tloušťku plechu. Nástroj vyvíjí vysoký, lokalizovaný tlak, aby deformoval plech kolem vroubkované základny matice.
