Kulatý drátěný pojistný kroužek pro vrtání

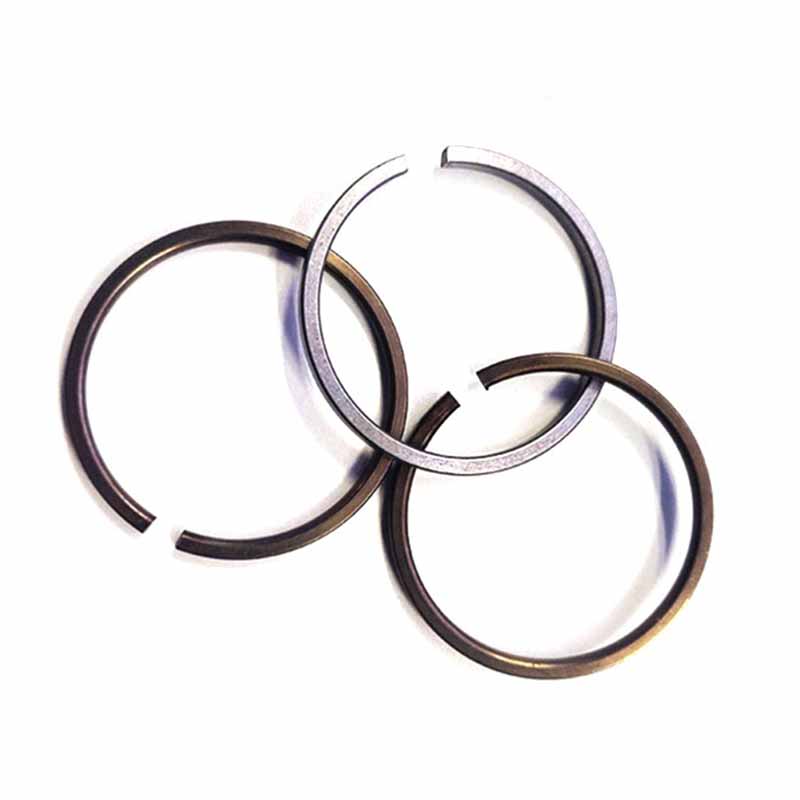

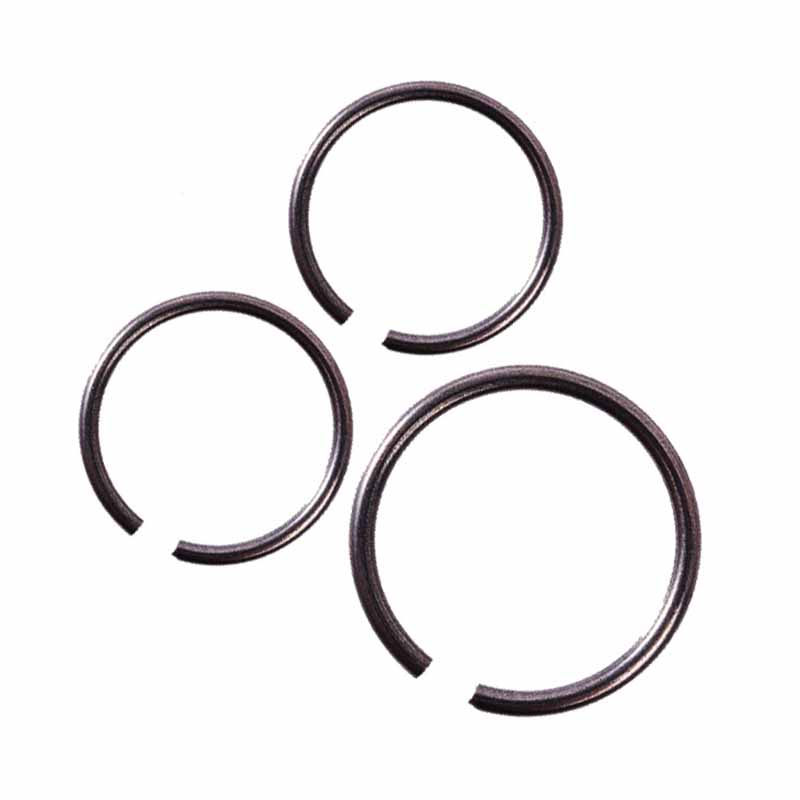

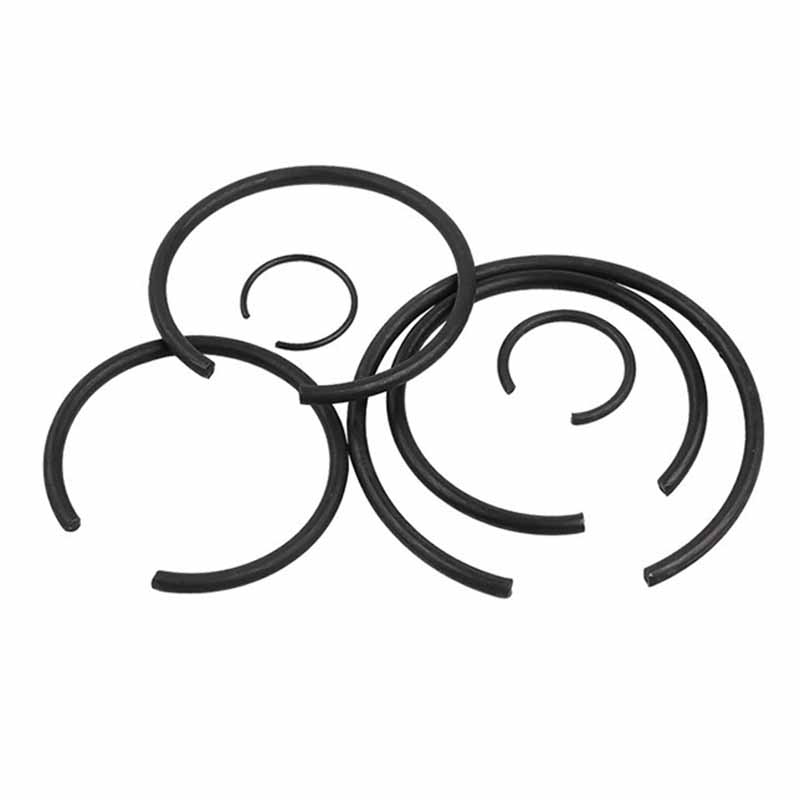

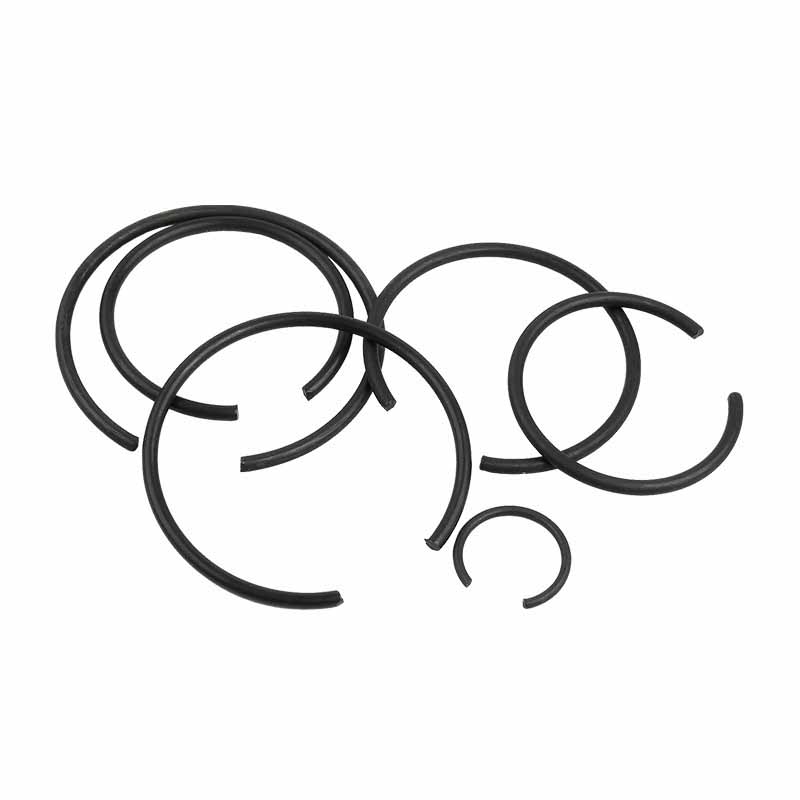

Kruhový drátěný pojistný kroužek pro vrtání je instalován v kruhovém otvoru a je upevňovacím prvkem, který fixuje axiální pohyb dílů. Je vyroben z korozivzdorné silné oceli nebo slitiny. Společnost Xiaoguo® věnuje pozornost ochraně životního prostředí, v loňském roce recyklovala 12 tun kovového odpadu prostřednictvím iniciativy zelené výroby.

Modelka:DIN 471-1981

Odeslat dotaz

Popis výrobku

Kruhový pojistný kroužek pro vrtání je vyroben z uhlíkové oceli nebo nerezové oceli (např. SAE 1074/1095 nebo AISI 302/316), které snadno nerezaví a mají dobrou tlakovou odolnost, vydrží větší tlak a není snadné je zlomit během procesu utahování. Jsou tepelně zpracované, aby byly elastické a mohou zůstat utažené i v extrémně horkém nebo chladném prostředí. Nerezová ocel je vhodnější v prostředí s vyšší vlhkostí nebo chemikáliemi, jako jsou námořní součásti nebo lékařské vybavení, které často používá vlhkost nebo čisticí prostředky. Jsou dostatečně pevné, aby vydržely každodenní opotřebení, ale dostatečně pružné, aby zapadly do drážky, aniž by se zlomily. V drsných podmínkách prostředí je vhodnější nerezová ocel.

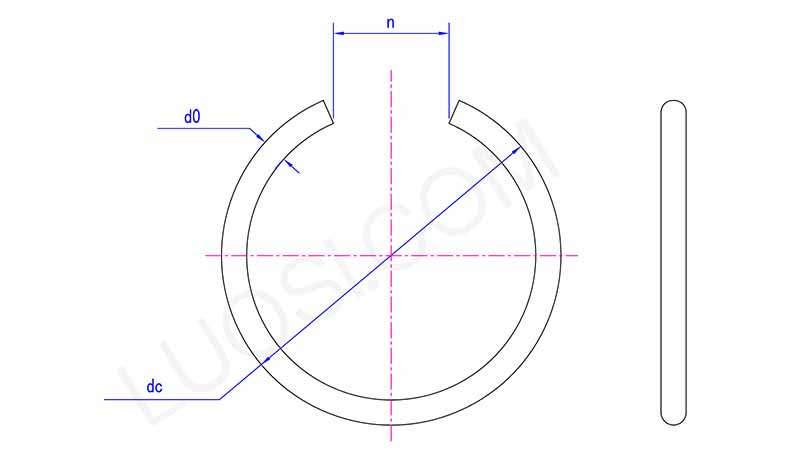

Round Wire Snap Ring For Bore

Po	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
stejnosměrný max	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
stejnosměrný proud min	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

Aplikace

Kruhový pojistný kroužek pro vrtání se používá v převodovkách, čerpadlech, ložiskách a hydraulických systémech k zajištění součástí, jako jsou hřídele, písty a rotory. Díky jejich relativně malé velikosti jsou ideální pro stísněné prostory, jako je letecký průmysl, automobilové převodovky a robotika, kde je vyžadován silný, ale lehký způsob zabezpečení součástí. Pomáhají zabránit axiálnímu pohybu součástí v rotujících zařízeních.

Měření rozměrů

Otázka: Jak určím správnou velikost a toleranci kruhového pojistného kroužku z drátu pro vrtání pro konkrétní aplikaci?

A: Abyste vybrali správnou velikost pojistného kroužku z kruhového drátu, musíte změřit průměr otvoru, průměr drážky (šířku a hloubku) a axiální nebo radiální zatížení, které musí vydržet. Pojistné kroužky vyrobené společnostíTovárna Xiaoguo®splňují normy kvality. Standardní velikost vnějšího pojistného kroužku odpovídá normě DIN 471 a standardní velikost vnitřního pojistného kroužku odpovídá normě DIN 472 s tolerancí přibližně ±0,05 mm.

Jednoduše nám poskytněte průměr vašeho otvoru, šířku a hloubku drážky a provozní teplotu a my je přizpůsobíme našim katalogovým specifikacím. Pokud vaše aplikace není standardní, můžeme ji také přizpůsobit.

Ujistěte se, že volný průměr (pokud není nainstalován) a napnutí pojistného kroužku při instalaci splňují meze mechanického namáhání součásti. To zabraňuje jeho ohnutí nebo zlomení při pohybu nebo změně zatížení.

Návod k použití produktu

Použití Round Wire Snap Ring For Bore je jednoduché, ale nejprve si musíte připravit správné nástroje. Obvykle budete potřebovat pár kleští na pojistné kroužky – ujistěte se, že odpovídají velikosti pojistného kroužku. Začněte tím, že zkontrolujete vrtání (otvor), kam nainstalujete kroužek; očistěte všechny nečistoty nebo otřepy, abyste zajistili hladké usazení. Poté pomocí kleští na pojistné kroužky stiskněte konce kroužku k sobě. Aplikujte rovnoměrný tlak, aby se kroužek mírně smrštil, jen tolik, aby zapadl do otvoru. Jakmile je kroužek dostatečně malý, opatrně jej vložte do předem obrobené drážky uvnitř otvoru. Pomalu uvolňujte kleště a nechte kroužek roztáhnout zpět do původního tvaru. Dvakrát zkontrolujte, zda kroužek zcela sedí v drážce – pokud není správně usazen, neudrží součást na místě. Při vyjímání kroužku opakujte postup: kleštěmi kroužek zmáčkněte, vytáhněte z drážky a poté vyjměte z otvoru. Nezapomeňte vybrat správnou velikost pojistného kroužku pro váš otvor; neodpovídající velikost buď nebude sedět, nebo nebude poskytovat bezpečné držení.

Balení produktu

Obal tohoto pojistného kroužku je navržen pro praktičnost a ochranu. Každé balení Round Wire Snap Ring For Bore se obvykle dodává v průhledném plastovém sáčku nebo malé kartonové krabici. Oba typy balení jsou těsně utěsněny, aby se dovnitř nedostal prach, vlhkost a nečistoty, což zabraňuje rezivění nebo poškození prstence. Balení má přehledné štítky se základními informacemi: velikost pojistného kroužku, množství v balení a materiál, ze kterého je vyroben. To usnadňuje nalezení správného balení, když nakupujete nebo organizujete své nástroje. U balení jedné velikosti jsou kroužky úhledně umístěny, aby se zabránilo zamotání nebo ohnutí. Pokud má balení více velikostí, jsou uvnitř často odděleny malými přepážkami. Většina plastových sáčků je znovu uzavíratelná – pokud nepoužijete všechny kroužky najednou, můžete sáček zalepit a uložit. Kartonové krabice jsou stohovatelné, což šetří místo ve vaší garáži nebo krabici na nářadí. Obal je jednoduchý, ale funkční, což usnadňuje vystavení jak obchodníkům, tak uživatelům ukládání a přístupu k pojistným kroužkům.
