Šroubová standardní plochá podložka

Jako dodavatel standardní ploché podložky Screw nabízí Xiaoguo® produkty, které prošly přísným testováním. Během provozu dokážou naše produkty efektivně rozložit uzamykací sílu rovnoměrně na větší kontaktní plochu a zabránit tak deformaci materiálu.

Odeslat dotaz

Popis výrobku

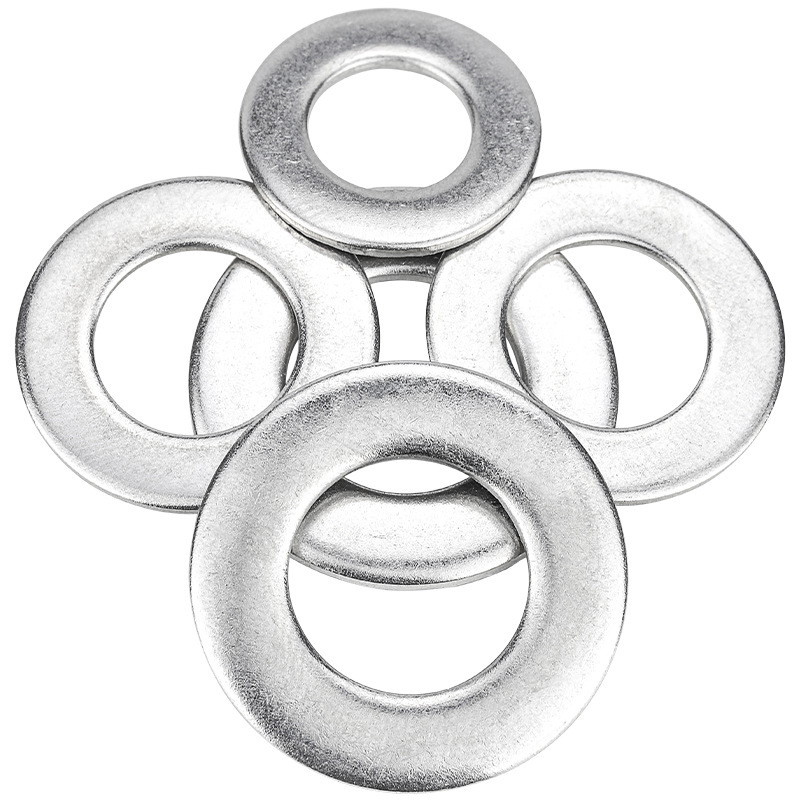

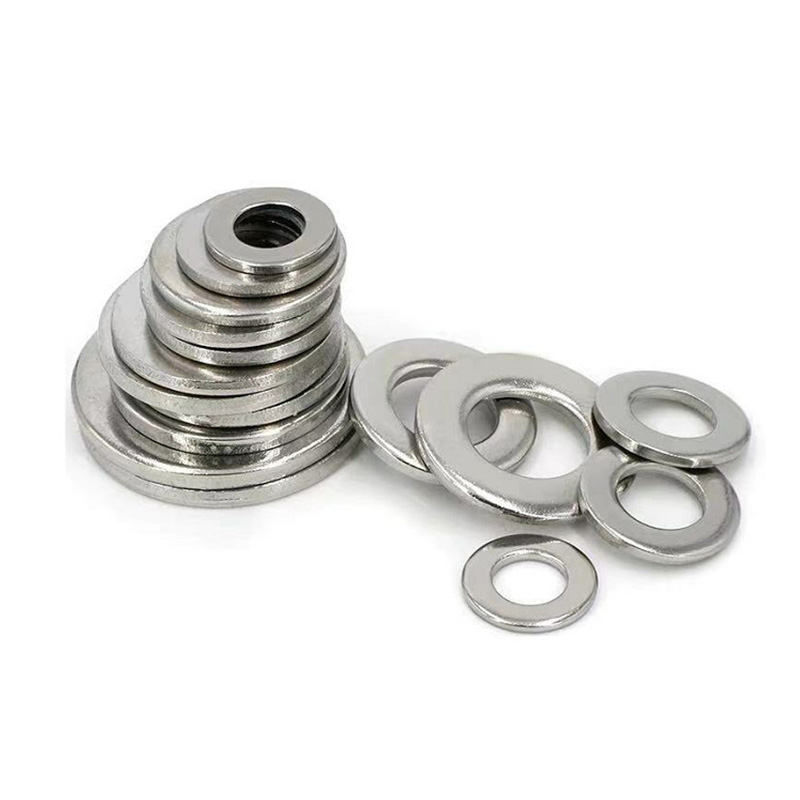

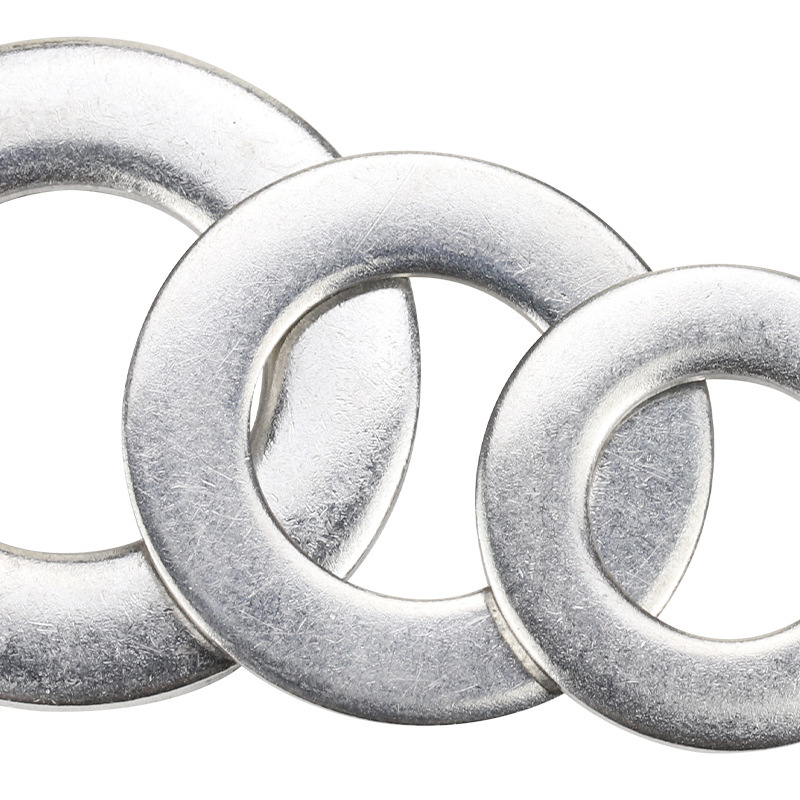

Šroubová standardní plochá podložka je mechanická část ve tvaru plochého kruhového prstence s otvorem uprostřed. Obvykle se vyrábí z kovu (jako je uhlíková ocel, nerezová ocel) nebo z nekovových materiálů (jako je nylon, pryž). Je umístěn mezi povrchem šroubu, matice a spojovaného dílu a je nepostradatelným pomocným dílem v jednoduchém upevňovacím systému.

Specifikace Rozměry

Naše standardní ploché podložky se šrouby jsou vyráběny v přísném souladu s mezinárodními normami, což zajišťuje, že mohou být kompatibilní s jinými upevňovacími komponenty, když je používají zákazníci.

Níže je uvedena srovnávací tabulka běžných velikostí specifikací na základě normy DIN 125/ISO 7089:

Jmenovitá specifikace (průměr šroubu)	Vnitřní průměr d (mm)	Vnější průměr D (mm)	Tloušťka t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Základní funkce

Screw Standard Flat Washer jsou spolehliví "hrdinové v zákulisí" v každém místě připojení, tiše vykonávají klíčové funkce, jako je distribuce tlaku a ochrana povrchů.

（1）Rozložte tlak a chraňte obrobek

Zvětšením kontaktní plochy mezi hlavou matice nebo šroubu a povrchem obrobku. Upínací síla může být rovnoměrněji rozložena přes obrobek, čímž se zabrání vtlačení, deformaci nebo poškození povrchu.

(2) Snižte tření a chraňte povrchovou vrstvu

Jako hladká bariérová vrstva zabraňuje poškrábání na povrchu obrobku způsobenému rotací nebo třením při utahování matic nebo šroubů.

（3）Pomocné proti uvolnění, stabilní spojení

（4）Ploché podložky poskytují stabilní, rovnou nosnou plochu pro pojistné podložky (jako jsou pružné podložky). Kromě toho do určité míry zvyšuje tření na kontaktní ploše, čímž pomáhá zvýšit odolnost spojovacího prvku vůči vibracím. Vyplňte mezeru Při použití přesných nástrojů lze axiální mezeru mezi součástmi jemně upravit přidáním nebo snížením počtu šroubů.

（5） Speciální materiály mohou dosáhnout různých funkcí.

Izolace: Nylon nebo plast mohou účinně zabránit průchodu proudu a zabránit zkratům.

Těsnění: Guma nebo měkké kovy mohou vyplnit mezery pod tlakem a zabránit tak úniku kapalin nebo plynů.

Antikorozní: Nerezová ocel nebo pozinkovaný materiál může odolat korozi a prodloužit životnost.

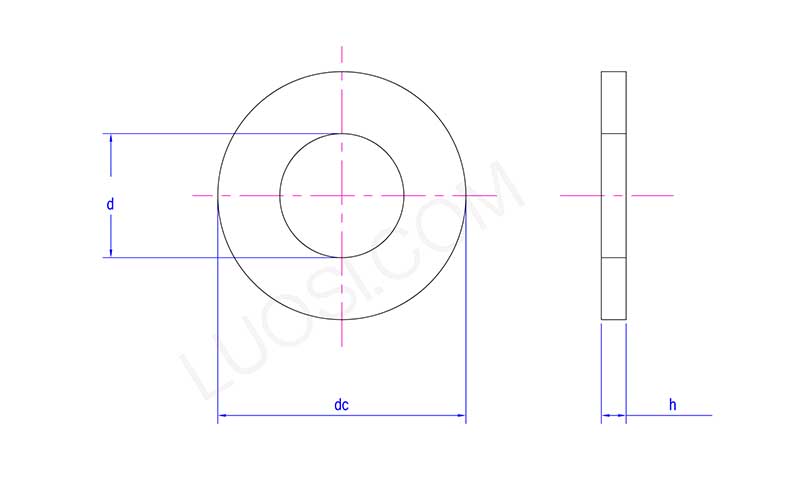

Screw Standard Flat Washer

Po	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
stejnosměrný max	30	34	37	39	44	50	56	60	66	72	78
prosinec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
