Nýtované matice se zápustnou hlavou s hladkým povrchem

Nýtované matice se zápustnou hlavou s hladkým povrchem jsou řešením specifikovaným inženýry, když je potřeba hladký povrch a spolehlivý, stálý závitový kotevní bod – a jako specializovaný výrobce spojovacích prvků společnost Xiaoguo® hodně investuje do výzkumu a vývoje, aby vytvořila právě takové inovativní návrhy spojovacích prvků, které řeší problémy.

Modelka:GB/T 17880.2-1999

Odeslat dotaz

Popis výrobku

Při pozorování nýtovaných matic se zápustnou hlavou s hladkým povrchem zvenčí si jako první všimnete jejich kuželových hlav - jejichž vnitřní úhel je standardních 100 stupňů nebo 120 stupňů. Tento tvar umožňuje dokonalé zarovnání matic s povrchem spojovaného materiálu.

Hlavní tělo těchto matic je buď vroubkované (s malými výstupky) nebo má drážky. To zabraňuje jejich otáčení během instalace a také zabraňuje jejich otáčení během používání. Pod hlavou je pevné madlo. Když stisknete tuto rukojeť, deformuje se směrem ven (v radiálním směru), čímž se vytvoří těsný a trvalý zámek.

Tento specifický tvar a design poskytují nejen atraktivní vzhled, ale také činí matice extrémně odolné vůči vytahovací síle – takže je méně pravděpodobné, že budou vytaženy.

Výhody produktu

Nýtované matice se zápustnou hlavou s hladkým povrchem mohou ušetřit značné množství nákladů, protože zjednodušují proces montáže. Snadno se instalují a nevyžadují mnoho specializovaných nástrojů – snižují tak náklady na pracovní sílu.

Ve srovnání se svařovanými závitovými vložkami nebo použitím složitějších upevňovacích systémů jsou tyto matice cenově levnější při zachování stejné úrovně pevnosti. Úspora času při výrobě v kombinaci s trvanlivostí spoje činí celkové náklady na použití matic se šrouby s hlavou velmi nákladově efektivní pro výrobce vyrábějící velké množství produktů.

Parametry produktu

Po	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ds max	4.97	5.97	6.97	8.97	10.97	12.97	14.97
ds min	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 max	4.12	4.92	5.72	7.65	9.35	11.18	13.18
d1 min	4	4.8	5.6	7.5	9.2	11	13
dk max	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

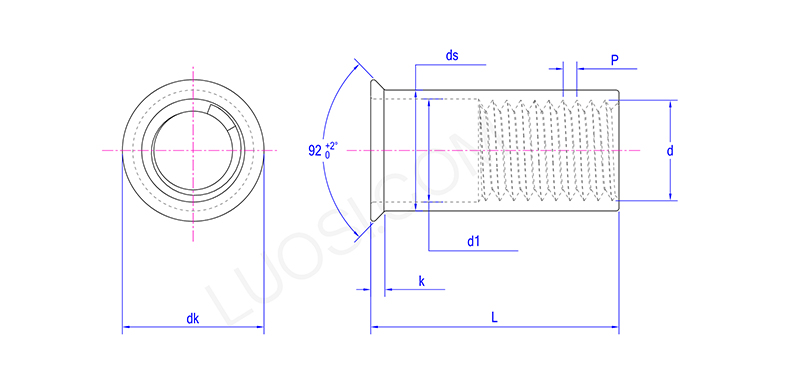

Smooth Surface Countersunk Head Riveted Nuts

FAQ

Otázka: Můžete poskytnout podrobné rozměrové specifikace a technické výkresy pro vaše nýtované matice se zápustnou hlavou s hladkým povrchem?

A: Rozhodně. Poskytujeme vám úplné technické listy a výkresy CAD pro všechny naše nýtované matice se zápustnou hlavou s hladkým povrchem. Tyto dokumenty obsahují všechny klíčové rozměry – jako je úhel hlavy (obvykle 90° nebo 100°), průměr a tloušťka hlavy, velikost závitu a rozsah uchopení.

Rozsah uchopení je pouze celková tloušťka materiálu, který může matice bezpečně upevnit. Je důležité zajistit, aby vaše zapuštěná díra odpovídala těmto specifikacím. Tímto způsobem matice lícuje a funguje tak, jak má.
