Zjednodušená matice Clinching

Klíčovou výhodou matice Streamlined Clinching je to, že eliminuje potřebu svařování, lepení nebo přístupu k zadní straně. Export odborných znalostí, zejména v oblasti získávání a řízení globálních dodavatelů, definuje operace Xiaoguo®

Modelka:QIB/IND S

Odeslat dotaz

Popis výrobku

Velkou výhodou matic Streamlined Clinching je, jak dobře mechanicky drží. Za studena tvarovaný zámek, který vytvářejí, je odolný proti vytlačení, vytažení nebo zkroucení – často silnější než plech kolem nich. Tento sevřený spoj skutečně odolává uvolnění z vibrací, což je běžný problém u běžných matic a šroubů.

Zjednodušené upínací matice zajišťují, že spojení zůstane těsné a nebude chrastit, což je důležité na místech, která se pohybují, jako jsou vozidla a stroje. To pomáhá produktu vydržet déle a fungovat spolehlivěji.

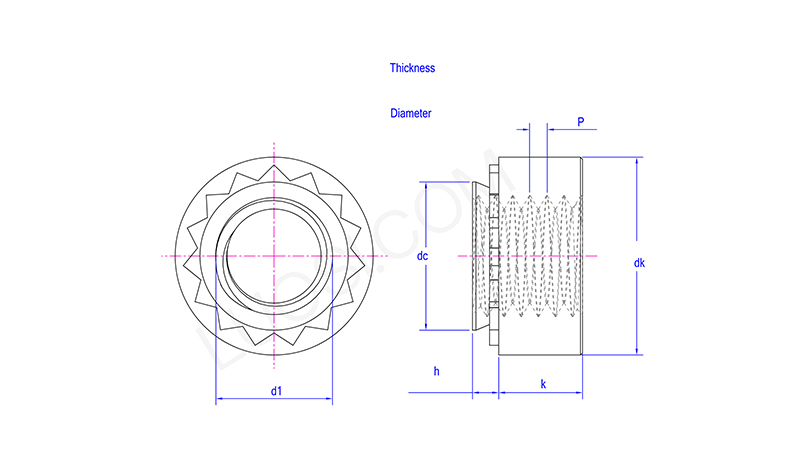

Po	M2-2	M3-1	M3-2	M3,5-1	M3,5-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
stejnosměrný max	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
dk min	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
dk max	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
k min	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
k max	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
h kodér	2	1	2	1	2	1	2	1	2	1	2
h max	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
Tloušťka montážní desky min	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
Průměr montážních otvorů min	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
Průměr montážních otvorů max	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
d1	M2	M3	M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6

Výhody produktu:

Zjednodušené matice Clinching mají několik dobrých stránek, pokud jde o design. Poskytují vám závitový kolík, který je na jedné straně plechu zarovnaný nebo nízko, což se hodí, když za panelem není mnoho místa. To znamená, že nepotřebujete velké opěrné desky ani další prostor pro klíče nebo matice na skryté straně.

Návrháři získají větší flexibilitu – sestavy jsou jednodušší a použijete méně dílů. S maticemi Streamlined Clinching potřebujete přístup k závitu pouze z jedné strany. Díky tomu je skládání a rozebírání věcí snazší než se svařovacími maticemi, zejména v úzkých místech.

Vhodná tloušťka plechu:

Tloušťka desek, které lze použít s těmito maticemi, se obecně pohybuje od půl milimetru do 6 milimetrů (asi tak tenké jako nehet až po dvě nebo tři bankovní karty naskládané dohromady). Základem je vybrat správný ořech – čím tlustší deska, tím tlustší ořech! Pokud matici určenou pro silnější desky natlačíte na tenčí, můžete desku roztrhnout nebo vytvořit díru!
