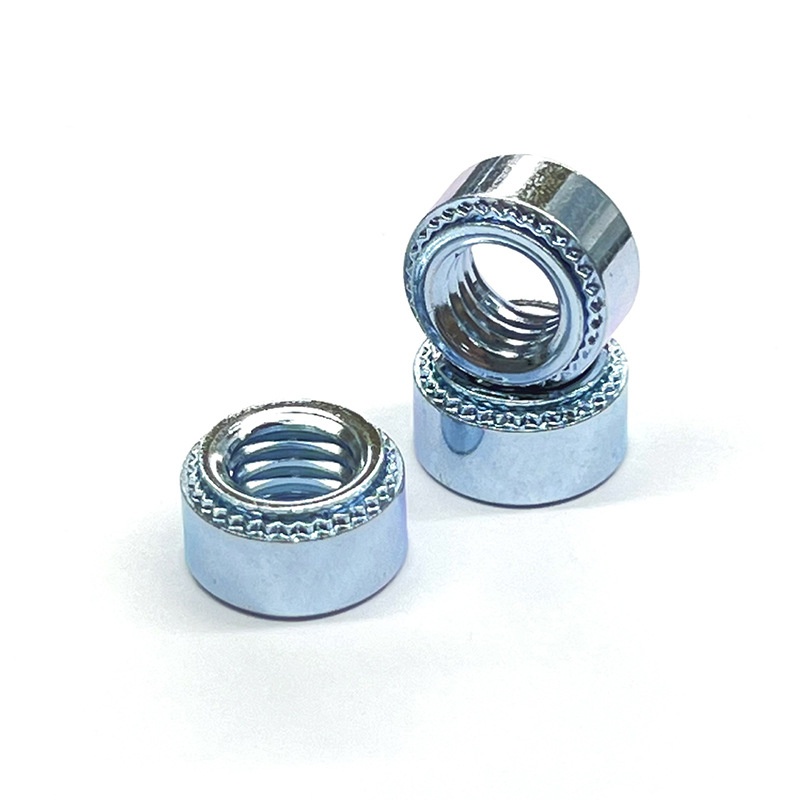

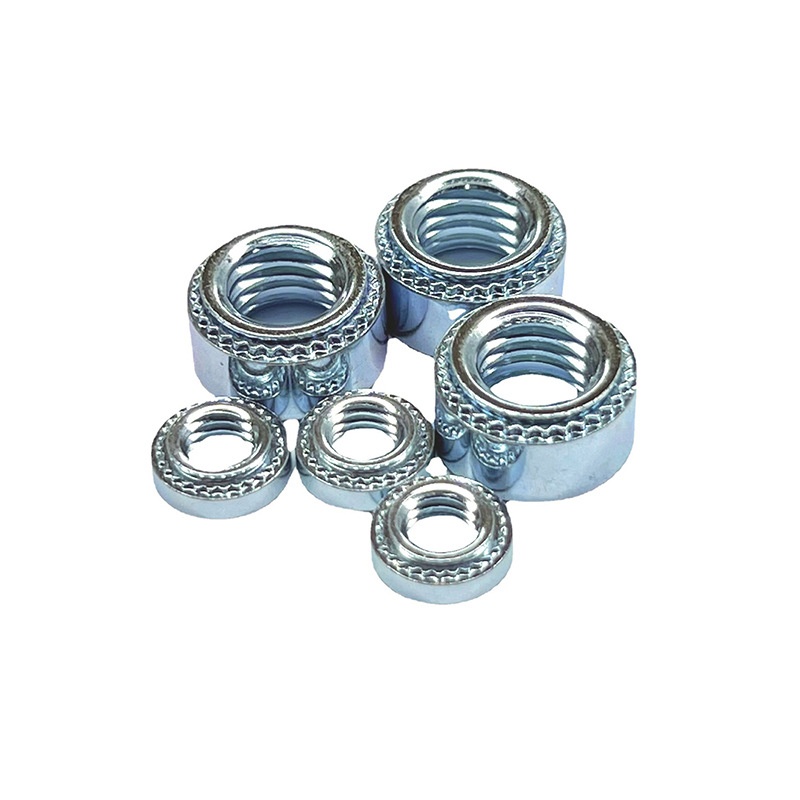

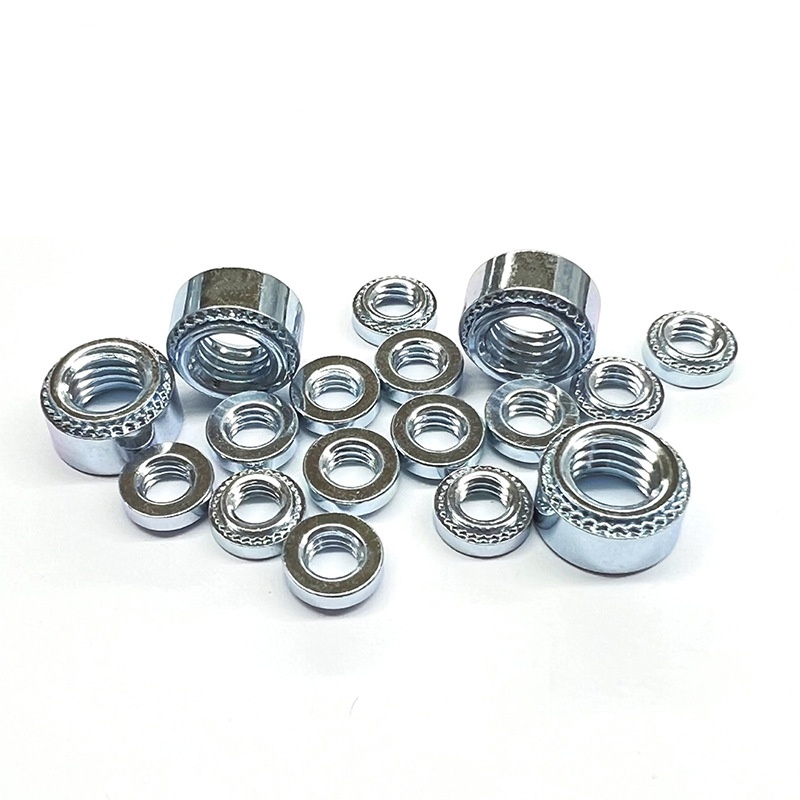

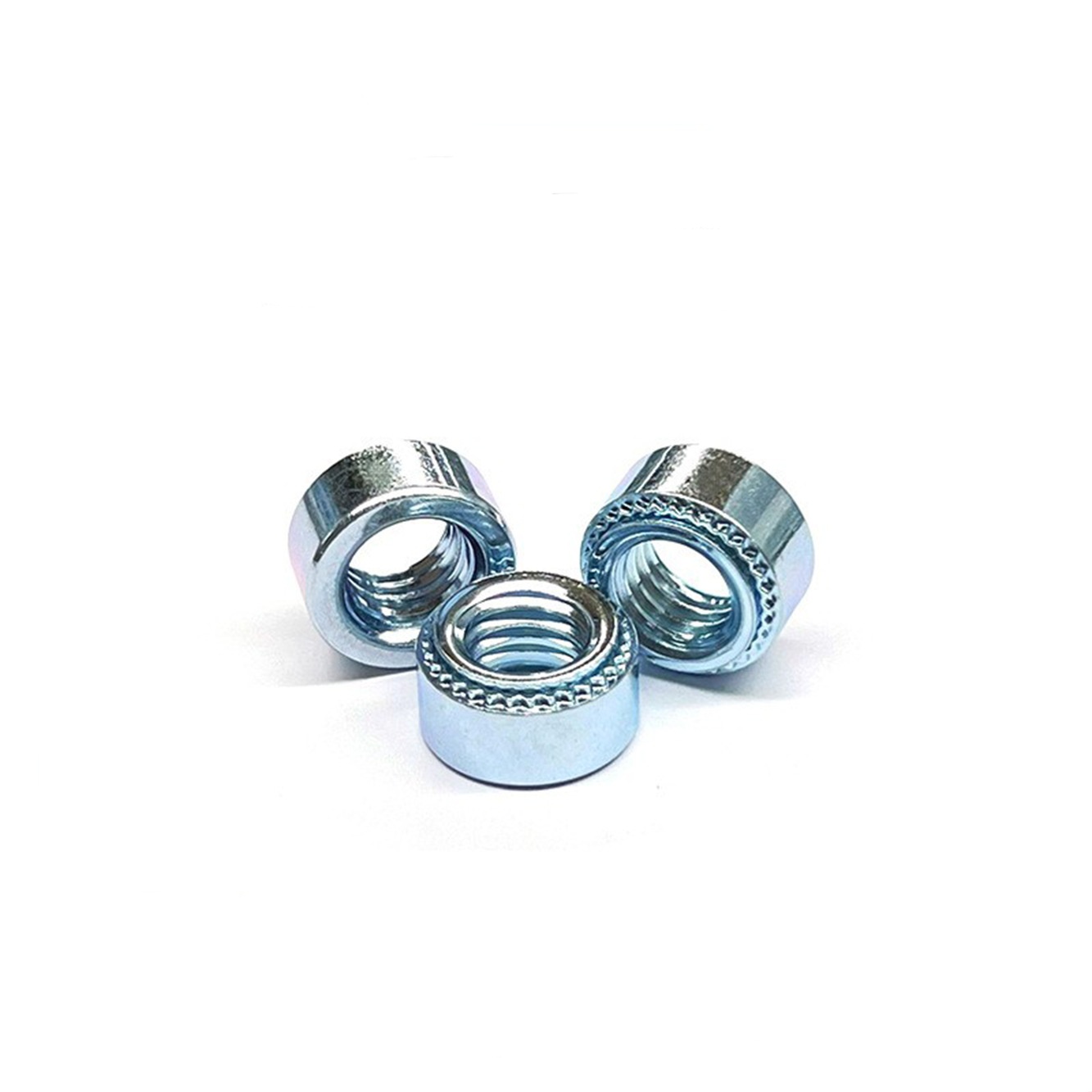

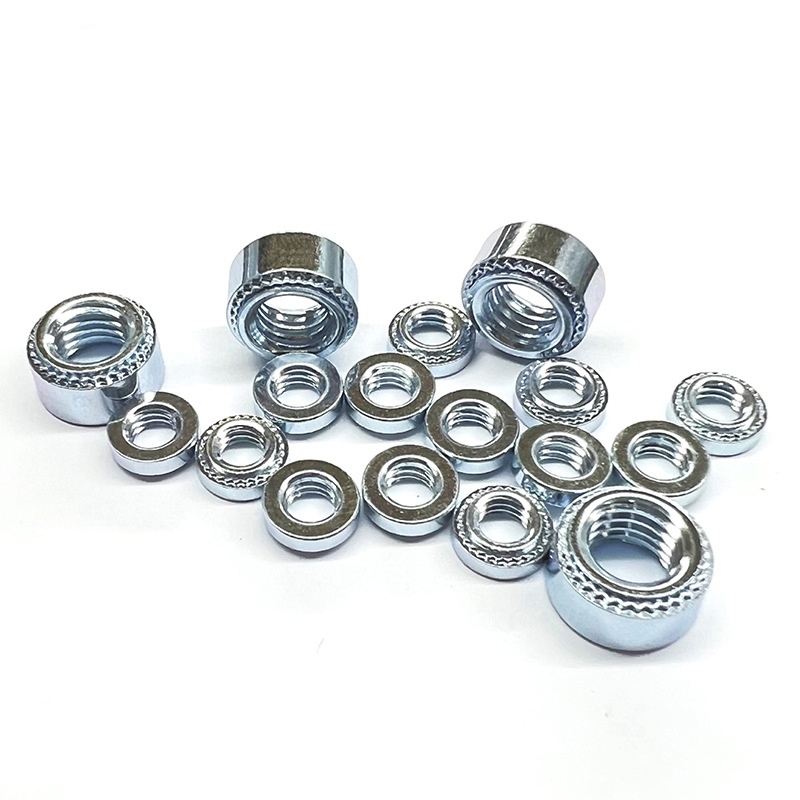

Časově úsporná Clinching Matice

Při montáži časově úsporná klinčovací matice deformuje okolní plech a vytváří silné mechanické spojení. Xiaoguo® je spolehlivý dodavatel vyrábějící šrouby, matice a šrouby.

Modelka:QIB/IND CLA

Odeslat dotaz

Popis výrobku

Chcete-li správně namontovat čas šetřící klinčovací matici, potřebujete kompatibilní lis – může být hydraulický, pneumatický nebo servoelektrický – s dobrou kontrolou nad tonáží, plus správně vyrobené nástroje (sada razidla a matrice). Razník tlačí přímo na matici a zaráží ji do plechu, který je umístěn nad nosnou dutinou matrice. Dobře navržená matrice umožňuje, aby materiál kontrolovaným způsobem proudil do částí matice. Udržet sílu stabilní a vše v souladu je opravdu důležité. Pokud nepoužijete dostatečnou sílu, sevření bude slabé. Použijte příliš mnoho a mohli byste poškodit matici nebo plech. A nemusíte nic předem navlékat.

Použitelné scénáře:

Časově úsporné klinčovací matice se často používají v průmyslových odvětvích, která potřebují efektivně spojovat plechy. Najdete je v autech – pro panely karoserie, držáky, díly podvozku. Jsou také v elektronice, jako jsou skříně, stojany a chladiče. Systémy HVAC je také používají v potrubí a jednotkách. Spotřebiče se svými rámy a kryty, telekomunikačními skříněmi, nábytkem a osvětlením – všechny používají Time-Saving Clinching matice.

Jakákoli práce, která vyžaduje silný, spolehlivý závitový kolík trčící z plechu (a lícující), funguje dobře s časově úspornou upínací maticí. Nahrazuje ty objemné přivařovací matice nebo volné spojovací prvky, což zjednodušuje design i výrobu.

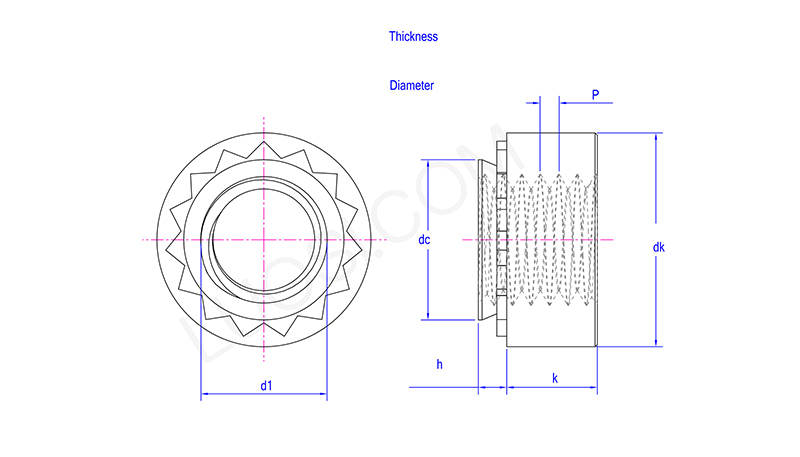

Po	256-0	256-1	256-2	348-0	348-1	348-2	440-0	440-1	440-2	440-3	632-0
P	56	56	56	48	48	48	40	40	40	40	32
d1	#2	#2	#2	#3	#3	#3	#4	#4	#4	#4	#6
stejnosměrný max	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.187
Průměr montážních otvorů min	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.1875
Průměr montážních otvorů max	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.1905
dk min	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.27
dk max	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.29
h max	0.03	0.038	0.054	0.03	0.038	0.054	0.03	0.038	0.054	0.087	0.03
h kodér	0	1	2	0	1	2	0	1	2	3	0
k max	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
k min	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06
Tloušťka montážní desky min	0.03	0.04	0.056	0.03	0.04	0.056	0.03	0.04	0.056	0.091	0.03

Antikorozní úprava:

Tato matice má často povrchovou úpravu, která jim pomáhá odolávat rzi a lépe vypadat. Mezi běžné patří zinkování – čiré, žluté nebo černé – zink-niklové pokovování, Geomet® (neelektrolytický anorganický povlak) a pasivace pro nerezovou ocel. Povlak musí odolat vysokému tlaku v procesu klinčování, aniž by se odštěpil.
