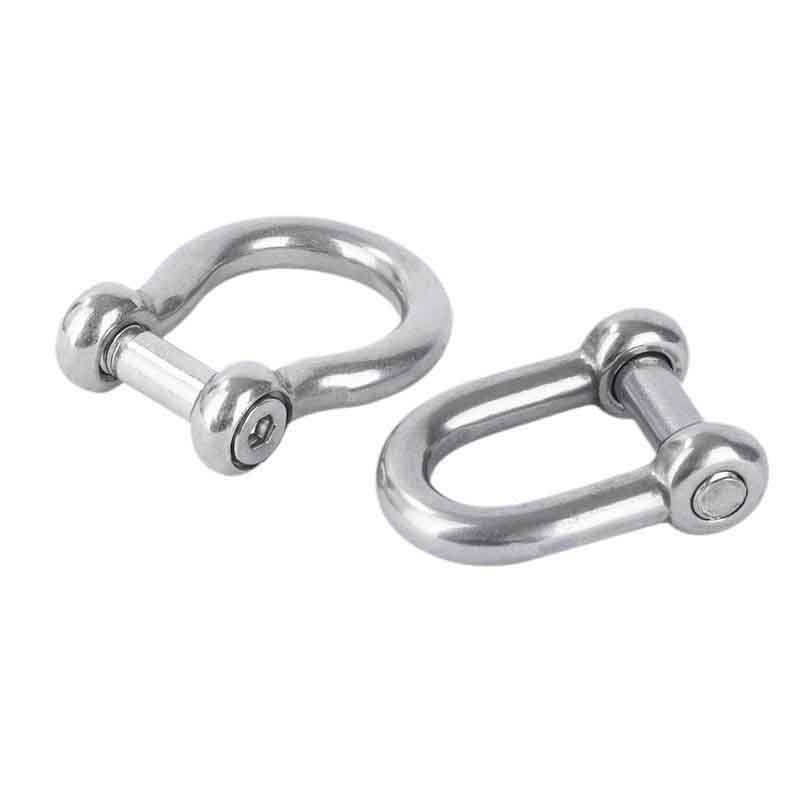

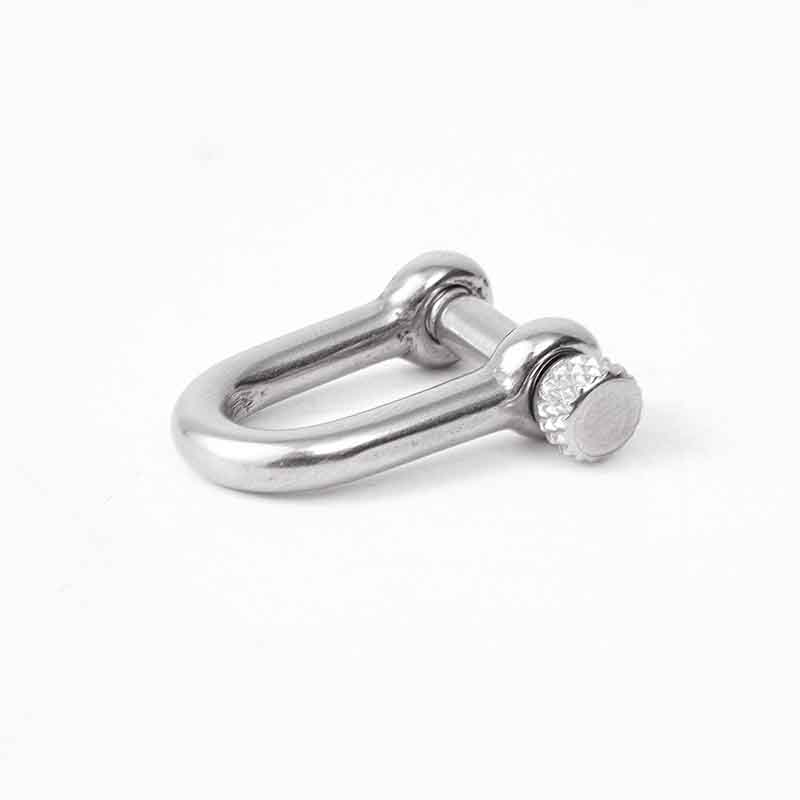

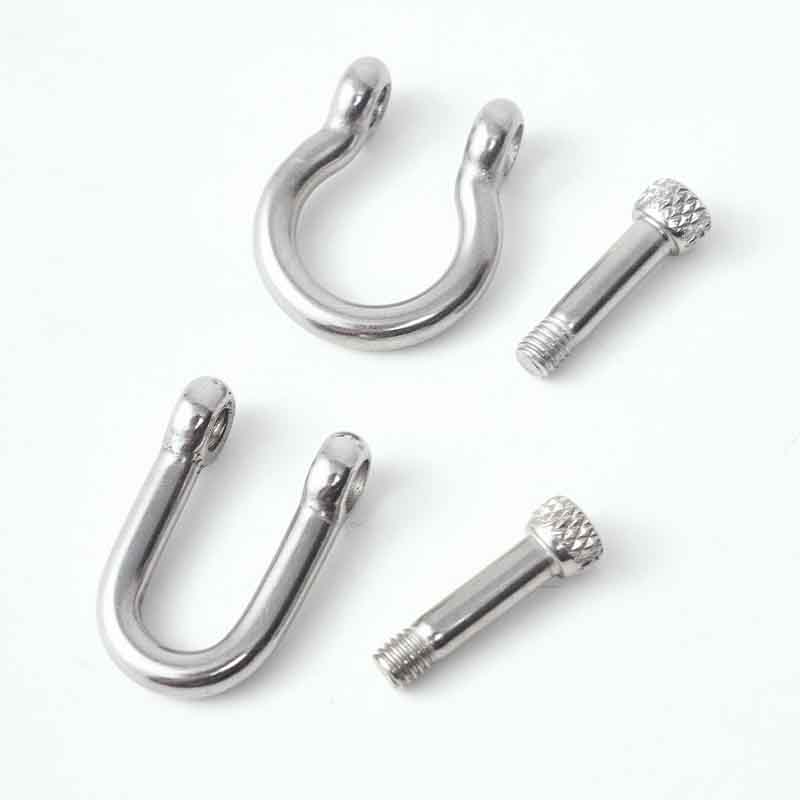

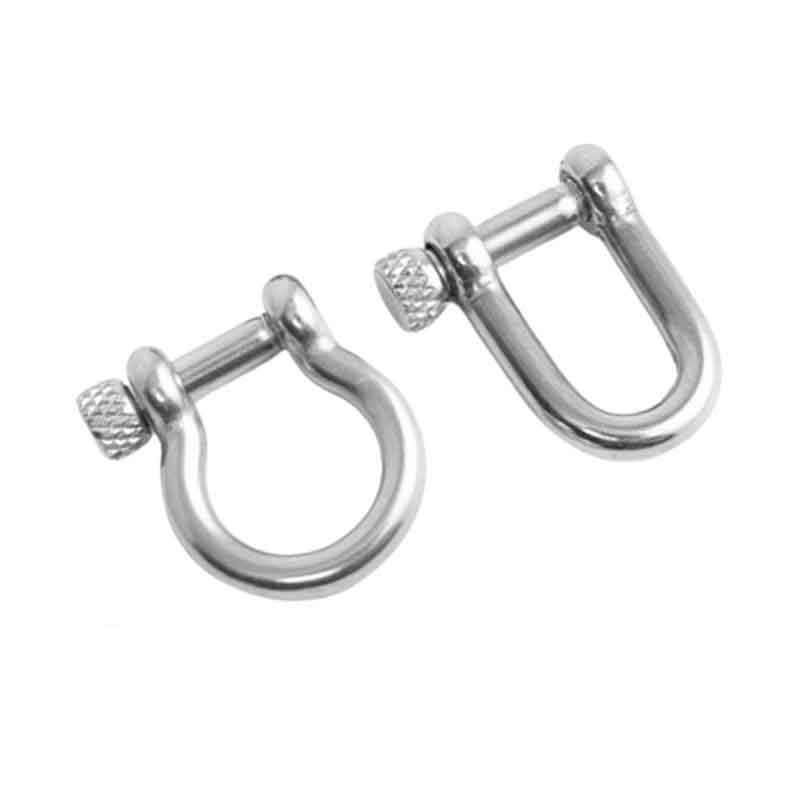

Typ SC Shackles

Odolný design třmenů typu SC zajišťuje odolnost vůči korozi, díky čemuž jsou ideální pro námořní a průmyslová prostředí. Vlastní možnosti balení od Xiaoguo® chrání produkty během přepravy na dlouhé vzdálenosti.

Modelka:JIS B2801-2-1977

Odeslat dotaz

Popis výrobku

Třmeny typu SC se ponoří do roztaveného zinku (žárové zinkování), aby se vytvořil jejich ochranný povlak. To jim pomáhá odolat solné mlze po dobu více než 500 hodin během testování. Vrstva zinku se v podstatě spojuje s kovem pod ní, aby blokovala rez, poškození sluncem a úniky chemikálií.

Pokud potřebujete něco tvrdšího, lze tyto třmeny také nastříkat epoxidovým práškovým lakem. Obvykle se dodávají v zářivě bezpečnostní žluté, takže jsou snadno rozpoznatelné, ale můžete si vybrat i jiné barvy. Povrchová úprava zůstává hladká, takže věci jako lana nebo řetězy po nich snadněji klouzají, což pomáhá předcházet opotřebení čehokoli, k čemu jsou připojeny.

Čísla nákladu a certifikační informace vyleptáme laserem přímo na kov. Zůstane čitelný po celá léta a nevybledne, navíc proces leptání neovlivňuje pevnost pouta.

Velikost

Třmeny typu SC se dodávají v 10 standardních velikostech s průměry kolíků od 1/4” do 1-1/2”. Jejich limity pracovního zatížení (WLL) se pohybují od 0,75 tuny do 55 tun. Na každém je vyraženo WLL, třída materiálu (např. stupeň 8 nebo 10) a číslo šarže pro sledování.

Design přídě po příď rozkládá zatížení rovnoměrně a jsou vyrobeny s bezpečnostním faktorem 6:1, vyšším, než vyžaduje většina průmyslových odvětví. Vlastní velikosti jsou k dispozici odTovárna XiaoGuo®, obraťte se na náš technický tým, abyste potvrdili specifikace zatížení. Můžeme také poskytnout rozměrové tabulky a soubory CAD, které vám pomohou nainstalovat tyto závěsy na vaše zařízení.

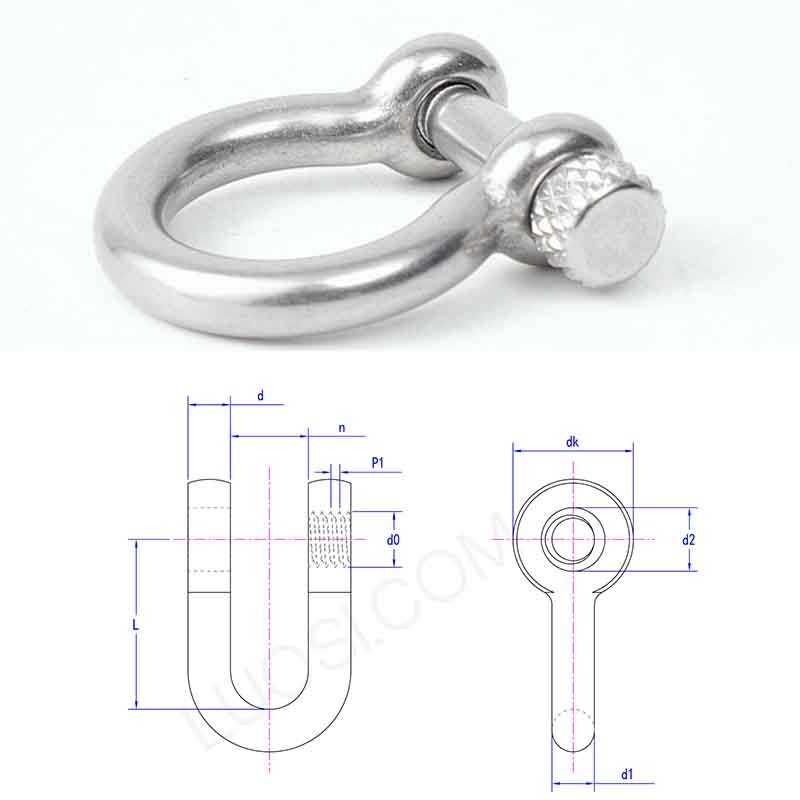

Type SC shackles

Po	20	22	24	26	28	30	32	34	36	38	40
d1	20	22	24	26	28	30	32	34	36	38	40
n	31	34	39	41	43	45	48	50	54	57	60
nevím	50	55	62	66	70	75	80	85	90	95	100
d2	25	27	31	33	35	37	39	41	43	47	49
d0	M24	M24	M30	M30	M33	M36	M36	M39	M42	M45	M48
P1	3	3	3.5	3.5	3.5	4	4	4	4.5	4.5	5
L	80	88	96	104	112	120	128	136	144	152	160

Vlastnosti

Otázka: Jaký je limit pracovního zatížení (WLL) a bezpečnostní faktor pro závěsy typu SC?

A: Třmeny typu SC mají standardní limity pracovního zatížení (WLL) založené na jejich velikosti, od 0,5 do 100 tun. Bezpečnostní faktor je obvykle 6:1, což je lepší, než požaduje většina průmyslových odvětví, například ASME B30.26 požaduje 5:1. To znamená, že dobře drží při náhlém nebo měnícím se zatížení. Vždy se dívejte na WLL vyznačenou na samotném třmenu a nepřekračujte ji. Okovy také procházejí testem na přetržení, aby se zkontrolovalo jejich minimální zatížení (MBL) a přidala se další vrstva bezpečnosti.
