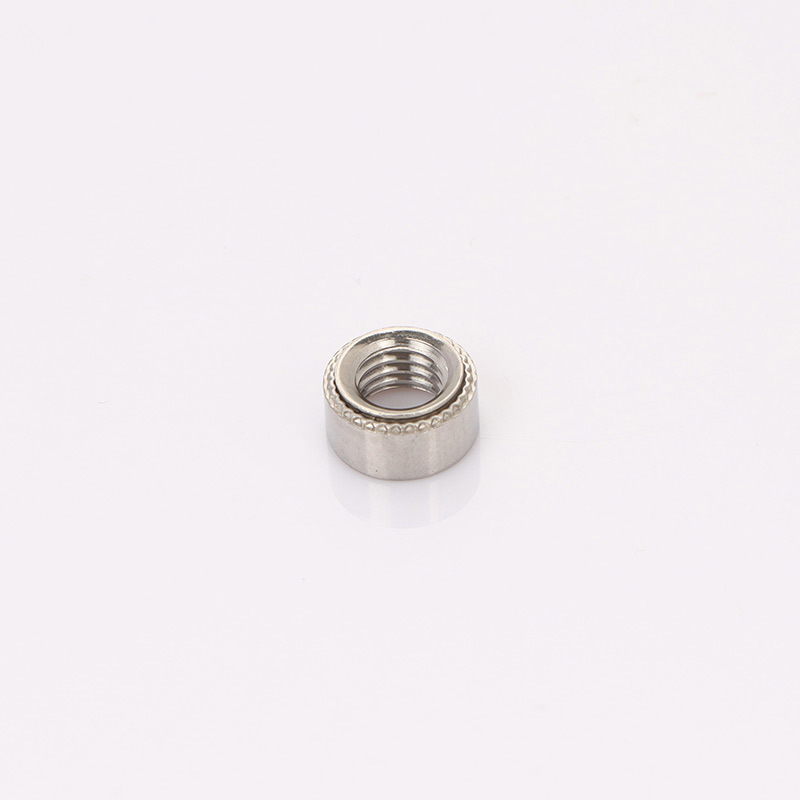

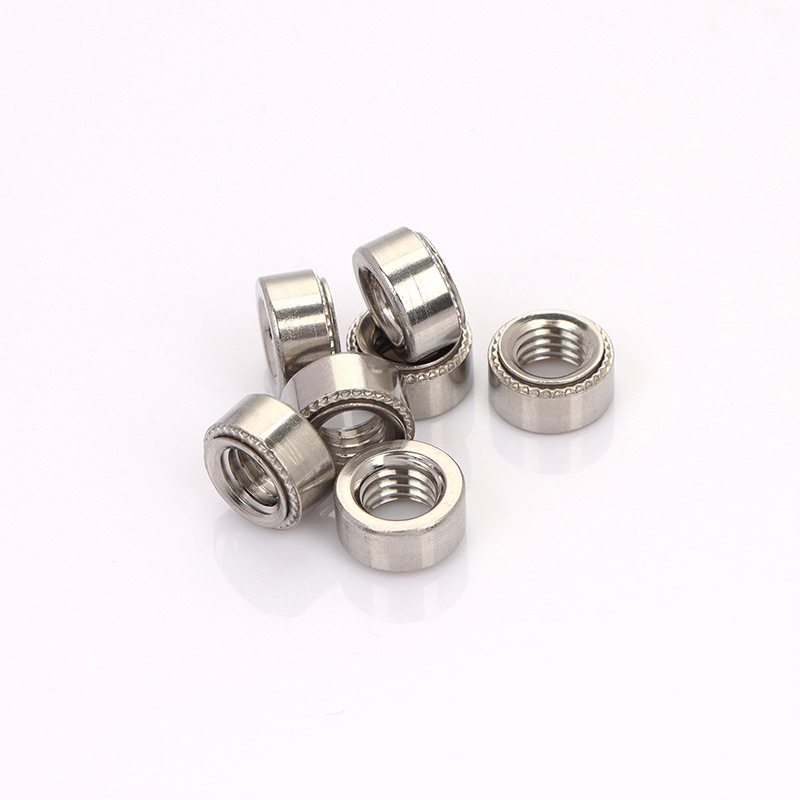

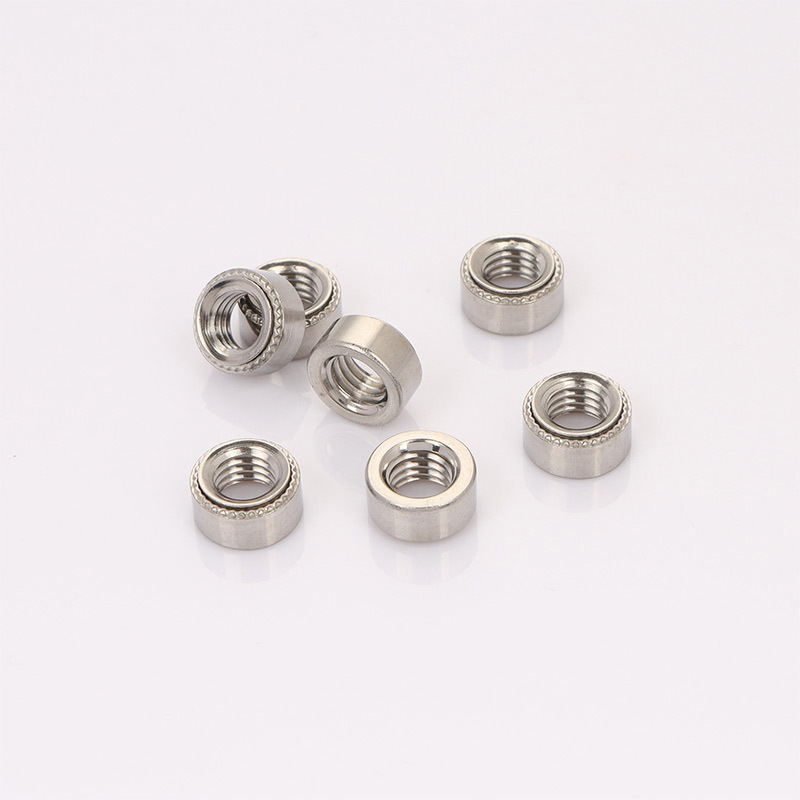

Stahovací matice odolná proti vibracím

Tato jedinečná deformace vytváří zarovnaný spoj odolný proti vibracím, kde je zajištěna stahovací matice odolná proti vibracím. Kvalitní nitě začínají produkty od výrobců Xiaoguo®.

Modelka:QIB/IND S

Odeslat dotaz

Popis výrobku

Po vyrobení jsou upínací matice odolné proti vibracím často povrchově upraveny, aby lépe odolávaly korozi a lépe vypadaly. Mezi běžné patří zinkování – čirý, žlutý nebo černý chromát – které poskytuje slušnou ochranu. K dispozici je také pokovení slitinou zinku a niklu, které ještě lépe funguje proti rzi. U nerezových matic se používá pasivace, aby byla jejich přirozená odolnost co nejlepší. Jakou úpravu zvolíte, závisí na tom, kde bude ořech použit a jak musí vypadat. Způsob, jakým jsou instalovány upínací matice odolné proti vibracím, přirozeně udržuje tento povlak neporušený přímo v místě spoje, což je důležité.

Podrobnosti o parametrech produktu:

Velikosti pojistných matic odolných proti vibracím jsou standardizovány velmi pečlivě. Mezi hlavní specifikace patří velikost závitu – jako metrický od M3 do M12 nebo imperiální od #4-40 do 1/2"-13 UNC/UNF. K dispozici je také styl hlavy – šestihranná, čtvercová, kulatá – plus průměr hlavy, průměr a délka stopky a velikost částí klinče (jako vnější průměr a výška vroubkování) spolu s celkovou výškou.

Jedna důležitá věc je, že pilotní průměr musí odpovídat tloušťce a vlastnostem materiálu, do kterého jde. Výrobci poskytují podrobné listy, které uvádějí minimální a maximální tloušťku plechu, velikost otvoru (pokud je předděrovaný) a instalační sílu potřebnou pro každý typ upínací matice odolné proti vibracím.

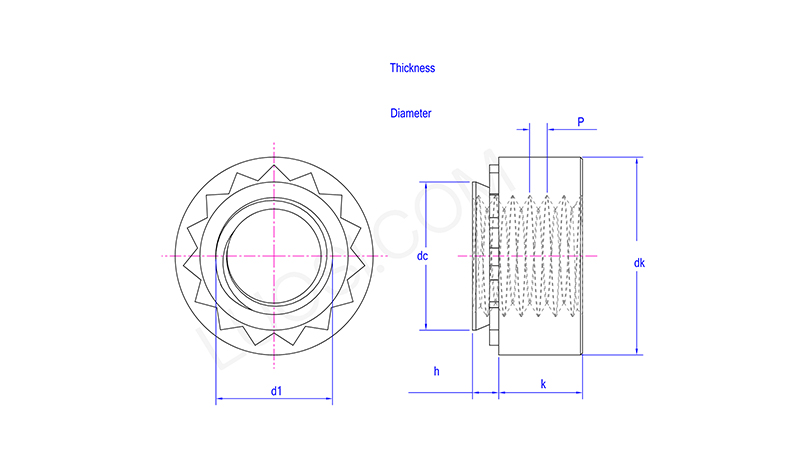

Po	M2-0	M2-1	M2-2	M2,5-0	M2,5-1	M2,5-2	M3-0	M3-1	M3-2	M3,5-0	M3,5-1
P	0.4	0.4	0.4	0.45	0.45	0.45	0.5	0.5	0.5	0.6	0.6
stejnosměrný max	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.73	4.73
dk min	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.85	6.85
dk max	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	7.35	7.35
k min	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
k max	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
h kodér	0	1	2	0	1	2	0	1	2	0	1
h max	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97
Tloušťka montážní desky min	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1
Průměr montážních otvorů min	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.75	4.75
Průměr montážních otvorů max	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.83	4.83
d1	M2	M2	M2	M2.5	M2.5	M2.5	M3	M3	M3	M3.5	M3.5

Jak pevné je spojení zajišťované stahovací maticí odolnou proti vibracím?

Správně zasunutá matice vytváří opravdu pevné spojení. Jak je pevný, poznáte podle dvou věcí: jak těžké je protlačit jej plechem (síla vytlačení) a jak dobře odolává protáčení, když je na něj tlak (odpor proti krouticímu momentu).

Jak je pevný, závisí na velikosti matice, na tom, z čeho je vyroben, jak tlustý je plech a z čeho je plech vyroben a jak dobře byl instalován. Mnohdy je to stejně silné jako svařená matice.
