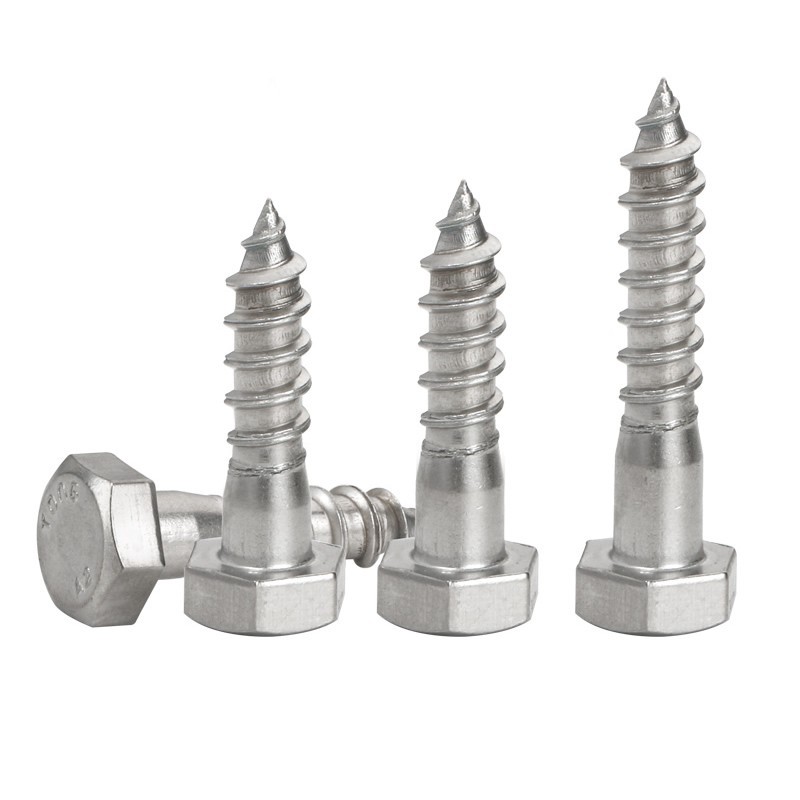

Šrouby se šestihrannou hlavou s dřevěnou konstrukcí

Xiaoguo® dodává šrouby s dřevěnou konstrukcí se šestihrannou hlavou – šestihranná hlava vám umožní řídit pomocí klíče, bez prokluzování. Hrubé nitě se zakusují hluboko, dřík bez závitu stahuje spoje. M6–M20, uhlíkové nebo nerezové. Chcete ceník? Stačí se zeptat.

Odeslat dotaz

Popis výrobku

Šrouby se šestihrannou hlavou Wooden Structure u výrobceXiaoGuopřímo se zakousnou do dřeva svými silnými nitěmi a mají extrémně vysokou pevnost v tahu. Níže jsou uvedeny klíčové parametry instalace a výkonu.

1.Průměr vodícího otvoru

Nejdůležitějším krokem pro instalaci šroubů Wooden Structure se šestihrannou hlavou je předem vyvrtání otvorů na povrchu základního materiálu. Velikost otvorů přímo ovlivňuje snadnost instalace a pevnost spojení.

2. Doporučení pro montážní moment

Tradiční metodou instalace šestihranných vrutů do dřeva je jejich ruční utažení bez přednastavení hodnoty utahovacího momentu. Síla je totiž vyvíjena spíše na dřevo než na kovový závit a násilné nastavení limitu krouticího momentu může dřevo snadno poškodit.

Princip skutečné instalace:

1.Pokud používáte rázový utahovák, nastavte jej do polohy nízkého převodového stupně. Jakmile je hlava šroubu plně v kontaktu s povrchem obrobku, operaci okamžitě zastavte.

2.Po instalaci by měla být hlava šroubu pevně připevněna k povrchu obrobku a neměla by být možné ji otáčet rukou.

3.Doporučená hloubka vrtání

Hloubka vrtání by měla být alespoň rovna efektivní délce závitu šroubu a dalších 5–10 mm by mělo být vyhrazeno pro zachycení prachu z procesu vrtání.

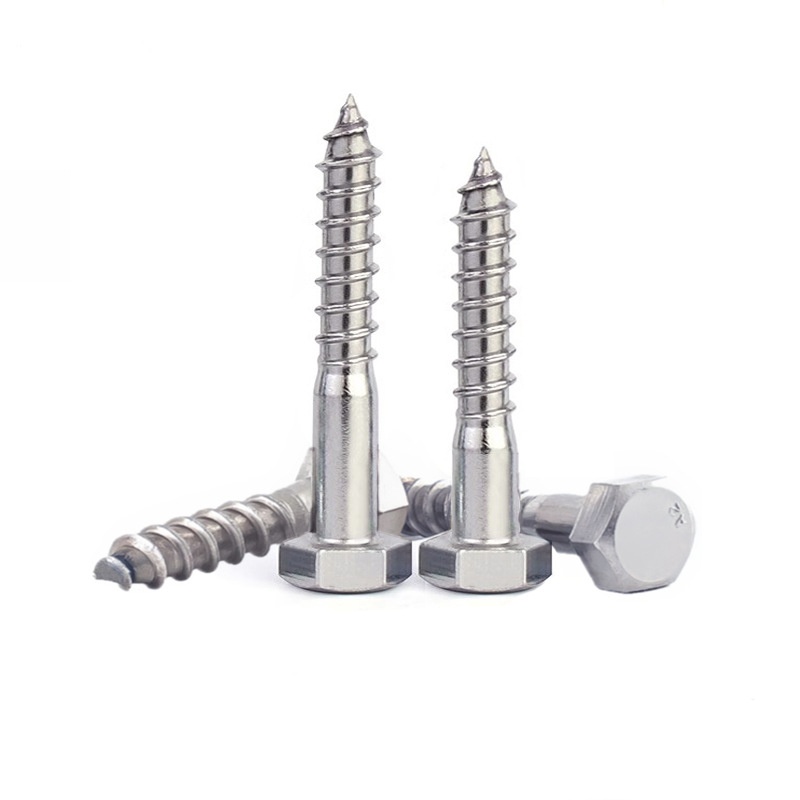

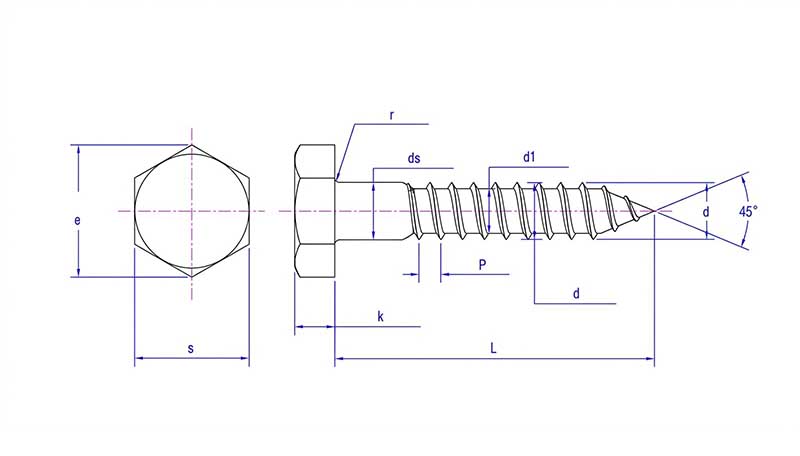

Wooden Structure Hex head lag screws

Po	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 max	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 min	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s max	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e max	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k max	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k min	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r max	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03

Vliv konstrukce na použití

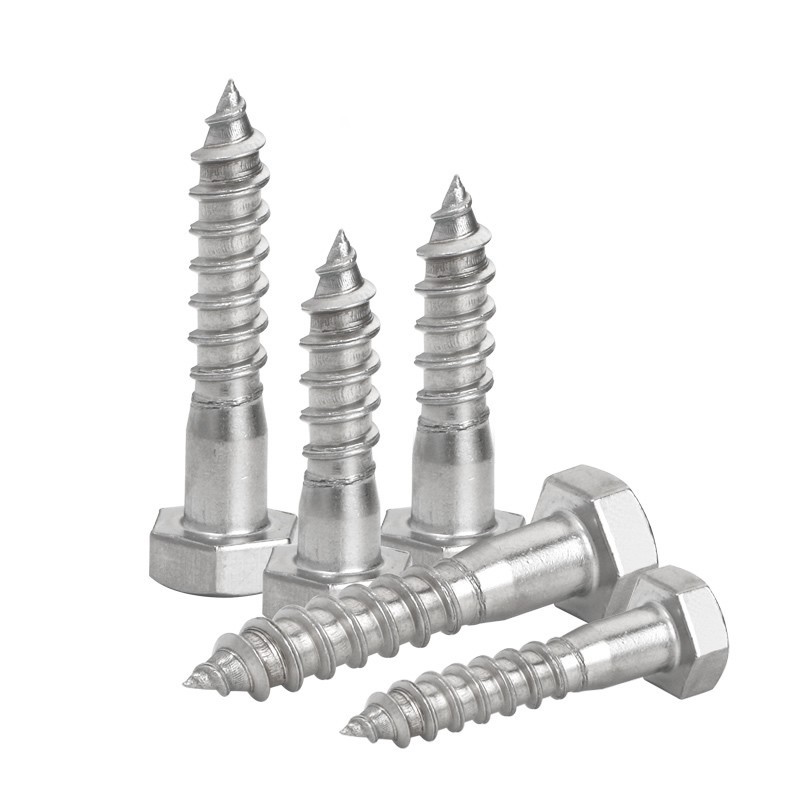

Šrouby se šestihrannou hlavou Wooden Structure vypadají jako velké "šrouby", ale každá část jejich konstrukce je zaměřena na práci se dřevem a nesení těžkých nákladů.

1.Šestihranná hlava

Šestihranná hlava je šestihran s ostrými hranami. Když k ovládání použijete nástrčný klíč, ať se snažíte sebevíc, neklouže.

2.Hrubá nit

Závit s obzvláště širokým stoupáním a hlubokými zuby. Je zašroubován do dřeva. Každé otočení závitu dokáže uchopit velké množství dřevěných vláken, takže je velmi robustní.

3.Krátká část bez závitů

Pod hlavou je část, která nemá závity. Může k sobě utáhnout dvě dřevěné desky.

4. Špičatá špička

Ocas je kuželovitý, není plochý. Vložte jej do předvrtaného malého otvoru. Zašpičatělý konec se automaticky vyrovná a šrouby se šestihrannou hlavou Wooden Structure budou méně pravděpodobně zkroucené.

5.Doporučuje se používat v kombinaci s podložkou.

Spodní část hlavy je plochá a přímo tlačí na dřevo. Postupem času se ve dřevě mohou vyvinout prohlubně. Nejlepší je přidat železnou podložku, aby se tlak rozložil rovnoměrně, dřevo se tak nepotopí a šrouby se nebudou snadno povolovat.
