12 Šroub s drážkovou přírubou

Šroub s 12 drážkovou přírubou Xiaoguo® má 12bodový design hlavy, který dokonale ladí s očkovým klíčem. I ve stísněném prostoru jej lze stále provozovat. Ve srovnání s šestihrannou hlavou je operační prostor zmenšen o 50 %. Přijďte se zeptat na cenu vzorku, abyste zažili rychlou instalaci.

Odeslat dotaz

Popis výrobku

Úvod do materiálů

Výběr materiálu pro šroub s 12 drážkovou přírubou je velmi rozmanitý a spadá především do čtyř kategorií: uhlíková ocel, legovaná ocel, nerezová ocel a speciální slitiny. Výběr materiálu závisí na vašich konkrétních požadavcích na pevnost, odolnost proti korozi, pracovní teplotu a cenu.

(1) Uhlíková ocel

Uhlíková ocel je nejrozšířenější a cenově nejvýhodnější varianta. Prostřednictvím různých procesů tepelného zpracování (kalení + popouštění) lze dosáhnout různých stupňů pevnosti v rozmezí od 4,8 do 12,9, aby byly splněny různé požadavky na zatížení. Je vhodný pro všeobecný průmysl, automobilové konstrukce, stavebnictví a všeobecné strojírenství.

(2) Legovaná ocel

Přidáním prvků jako je chrom, molybden a nikl do uhlíkové oceli a následným přesným tepelným zpracováním lze výrazně zlepšit mechanické vlastnosti oceli. Pevnost je extrémně vysoká a má vynikající odolnost proti únavě a odolnost proti nárazu. 12-ti drážkový přírubový šroub z legované oceli se široce používá v automobilových závěsných systémech, interiérech motorů, šroubech věží větrných turbín a těžkých stavebních strojích.

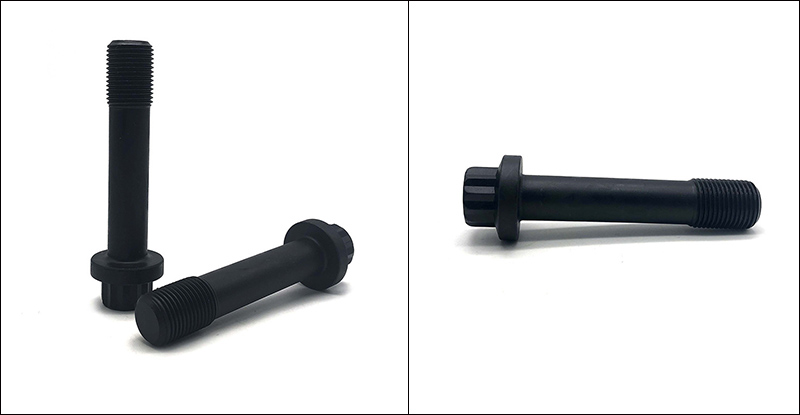

12 Spline Flange Screw

(3) Nerezová ocel

Hlavní výhoda nerezové oceli spočívá v její vlastní odolnosti proti korozi. Mezi nimi je 304 (A2) nejběžnějším typem a je vhodný pro zpracování potravin a obecně venkovní prostředí; zatímco 316 (A4) byl speciálně navržen přidáním molybdenu, díky čemuž je šroub s 12 drážkovými přírubami zvláště vhodný pro prostředí s vysokým obsahem soli a vysoce korozivní prostředí, jako je oceán, pobřežní oblasti nebo chemické závody atd.

(4) Speciální slitina

Mezi speciální slitinové materiály patří Chrome-Moly, Ti, slitiny odolné vůči vysokým teplotám, slitiny hliníku, mosaz atd. Jsou navrženy tak, aby splňovaly specifické požadavky zákazníků na výkon, jako je odolnost vůči vysokým teplotám, lehkost, vodivost a nemagnetismus. Hlavně pro speciální průmyslové obory, jako je letecký, závodní, lékařský, petrochemický a elektrotechnický průmysl.

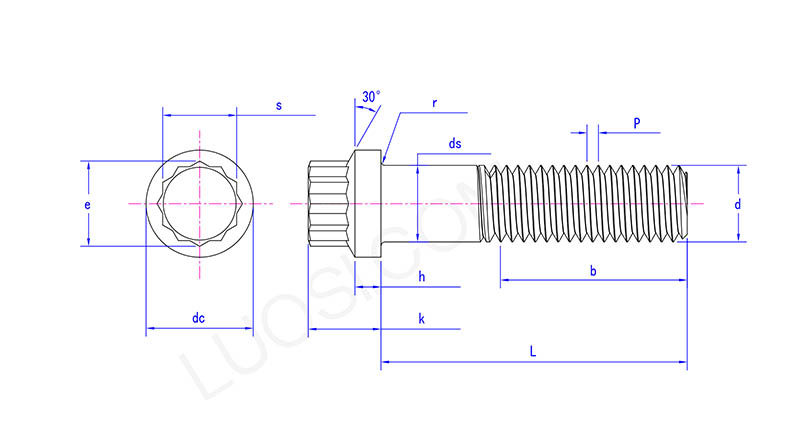

12 Spline Flange Screw

Po	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
stejnosměrný max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
stejnosměrný proud min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Výkonnostní třída a pevnost v tahu

Výkonnostní třída je základním ukazatelem určujícím pevnost šroubu s 12 drážkovou přírubou. Běžné výkonnostní třídy a jejich odpovídající pevnosti v tahu jsou následující:

（1）8,8: Minimální pevnost v tahu je přibližně 800 MPa (asi 116 000 psi), která spadá do rozsahu střední až vysoké pevnosti a je nejrozšířenější.

（2）10,9: Minimální pevnost v tahu je přibližně 1 000 MPa (asi 145 000 psi), vhodná pro scénáře vyžadující vysokopevnostní spoje.

（3）12,9: Minimální pevnost v tahu je přibližně 1 220 MPa (asi 177 000 psi), což je jedna z nejvyšších úrovní pevnosti mezi legovanými ocelmi.

（4）Mandarin Grade 5: Pevnost v tahu je přibližně 120 000 psi, což odpovídá metrické třídě 8,8.

(5) Americký standardní stupeň 8: Pevnost v tahu je přibližně 150 000 psi, což odpovídá metrickému stupni 10,9.
