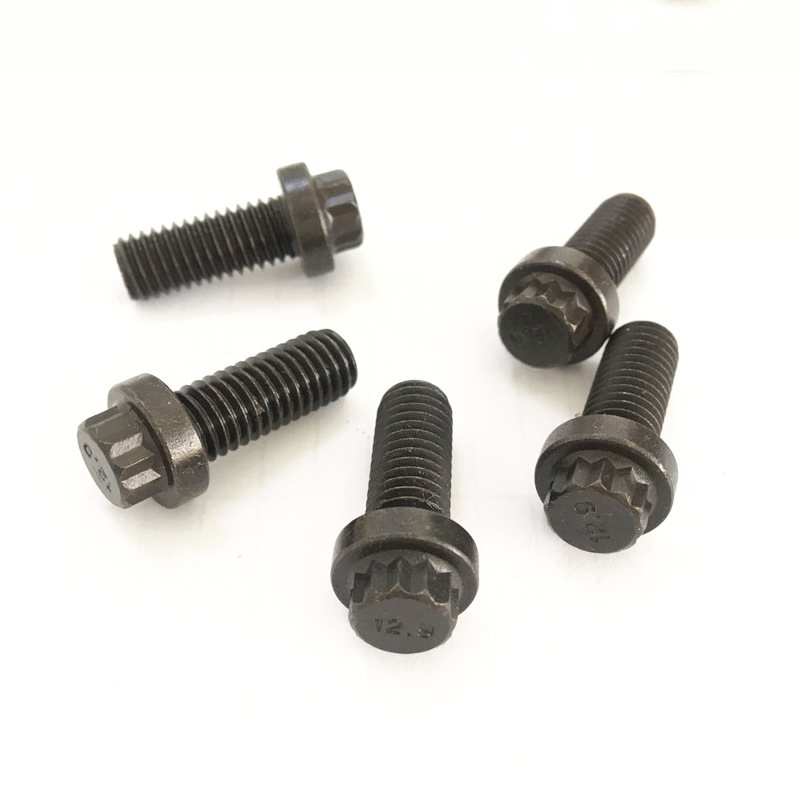

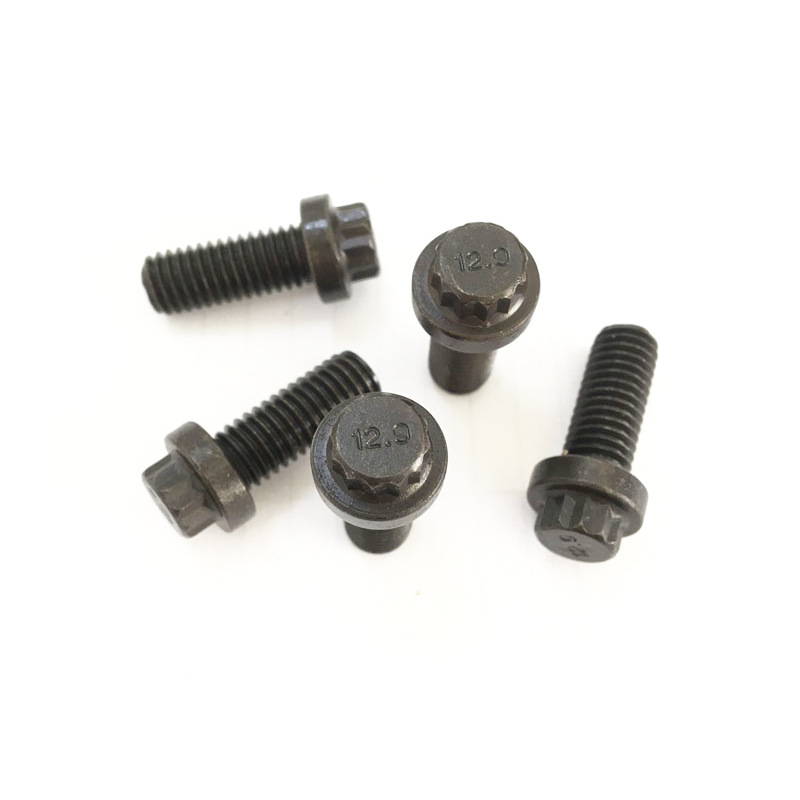

Šrouby trajektu 12 bodů

Aby se předešlo dlouhé dodací lhůtě šroubů s velkým průměrem M20 a vyšším, je Xiaoguo® Ferry Bolts 12 bodů vybaveno běžnými zásobami M22, M24, M27 a M30. Nejdelší délka dosahuje až 200 mm. Pokud je zákazníci naléhavě potřebují, můžeme je dodat do 48 hodin, čímž zkrátíme čekací dobu.

Odeslat dotaz

Popis výrobku

Správné použití

Chcete-li prodloužit životnost Ferry Bolts 12 bodů, správné používání může účinně zabránit některým ztrátám produktů. Přečtěte si prosím následující obsah a používejte produkty v souladu s normami.

（1）Příprava závitových otvorů

Vyčistěte závity: Před montáží odstraňte z otvorů závitu olejové skvrny, železné piliny, staré lepidlo na závity, rez atd.

Rohové zaoblení otvoru: Ujistěte se, že povrch příruby Ferry Bolts 12 bodů může být dokonale zarovnán s rovinou obrobku, aniž by došlo k jakýmkoli mezerám.

Hloubka otvoru závitu: U ocelových dílů by hloubka záběru měla být alespoň 1násobek průměru závitu; u měkkých materiálů, jako je litina a slitiny hliníku, by měl být alespoň 1,5 až 2násobek průměru.

（2）Používejte správné nástroje

Je nutné použít 12-ti bodový nástrčný klíč nebo 12-ti bodový hvězdicový klíč. Je přísně zakázáno používat šestihranné nástrčné klíče nebo vidlicové klíče.

Ujistěte se, že velikost objímky přesně odpovídá rozměru protilehlé hrany hlavy šroubu (například pro M10 použijte 12-ti bodovou objímku 12 mm).

（3）K utažení krok za krokem použijte momentový klíč

Utáhněte podle standardní doporučené hodnoty utahovacího momentu (viz referenční utahovací moment suchého závitu třídy 12,9):

Specifikace	Doporučený točivý moment (N·m)	Specifikace	Doporučený točivý moment (N·m)
M6	12-15	5/16″	20-25
M8	28-32	3/8″	40-45
M10	55-65	7/16″	60-70
M12	95-110	1/2″	100-120
M14	150-170	9/16″	140-160
M16	230-260	5/8″	190-220

（4）Použijte podložky (pokud je to nutné)

Šrouby Ferry Bolts 12 se dodávají s povrchem příruby a obvykle nevyžadují podložku. Pokud však instalační povrch není rovný, lze přidat ocelovou plochou podložku, která zajistí, že povrch příruby bude plně v kontaktu. (Tloušťka podložky nesmí přesáhnout 1 mm.)

（5）Úprava proti okusování (vyrobeno z nerezové oceli)

Materiál z nerezové oceli je náchylný k zadření při utahování vysokou rychlostí nebo vysokým točivým momentem. Před montáží je třeba na závity nanést antiadhezní prostředek.

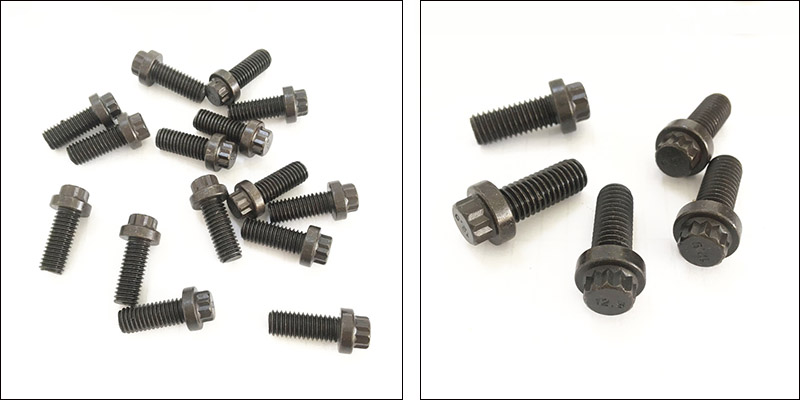

Ferry Bolts 12 Points

Speciální požadavky na skladování materiálu

U speciálního materiálu Ferry Bolts 12 points jsme také shrnuli následující informace, doufáme, že vám budou nápomocny.

（1）Nerezová ocel: Nemíchejte s výrobky z uhlíkové oceli. Skladovací prostor by měl být udržován čistý a bez železných pilin.

(2) Slitina titanu: Vyhněte se kontaktu s chlórem, fluorem a jinými halogeny; nepřicházejí do přímého kontaktu s nerezovou ocelí, aby se zabránilo elektrochemické korozi.

(3) Hliníková slitina: Vyhněte se kontaktu se silnými kyselinami a silnými zásadami; povrchově eloxované výrobky je třeba chránit před poškrábáním.

（4）Mosaz: Vyhněte se kontaktu s plynným čpavkem (který je náchylný způsobit korozní praskání pod napětím).

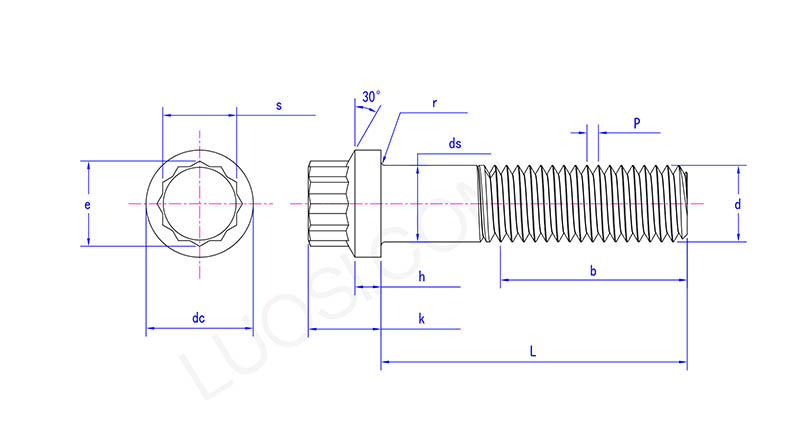

Ferry Bolts 12 Points

Po	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
stejnosměrný max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
stejnosměrný proud min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
