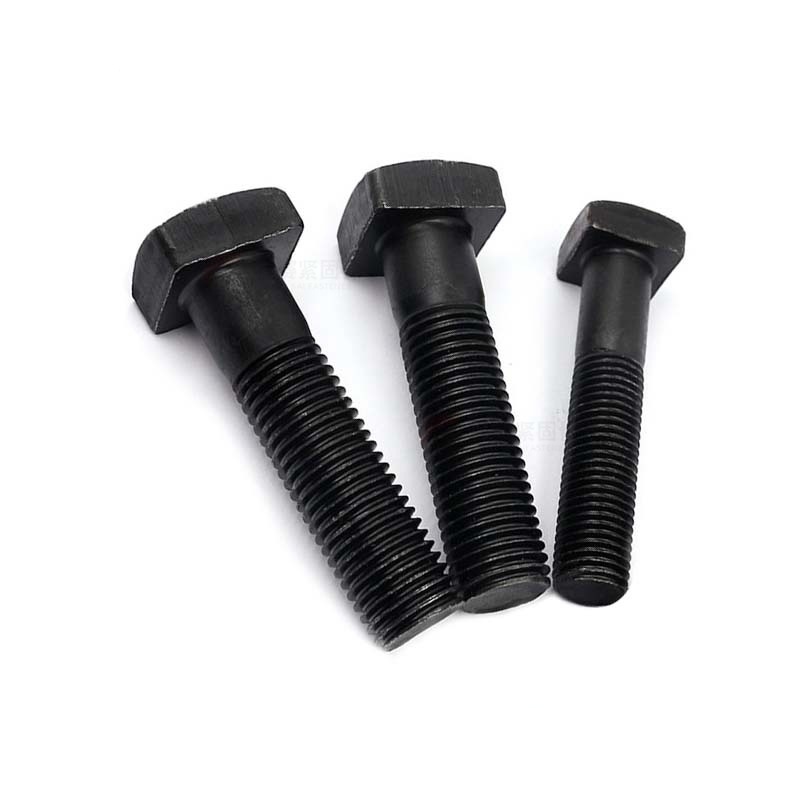

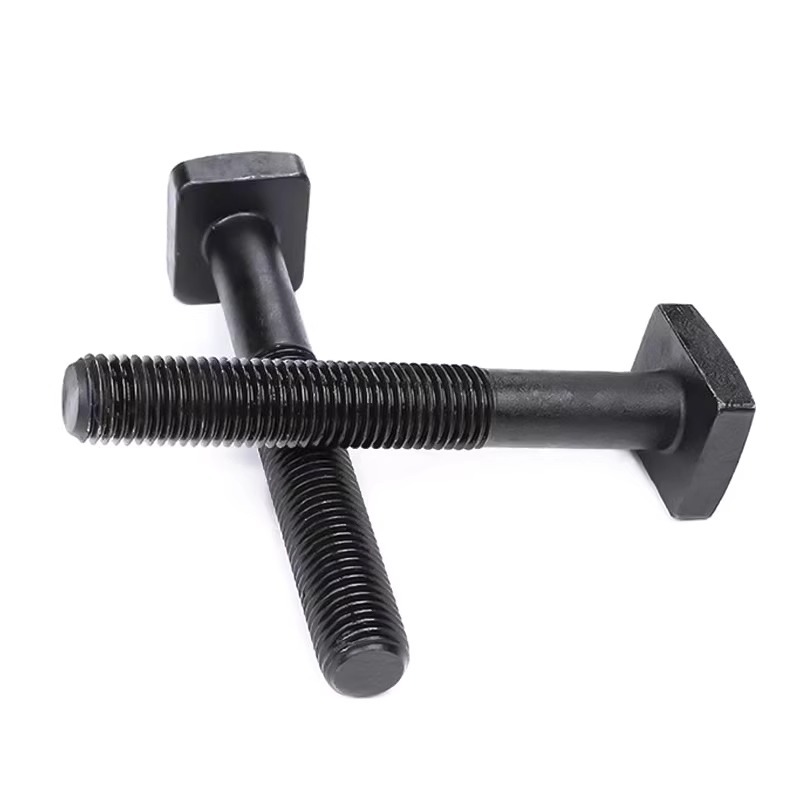

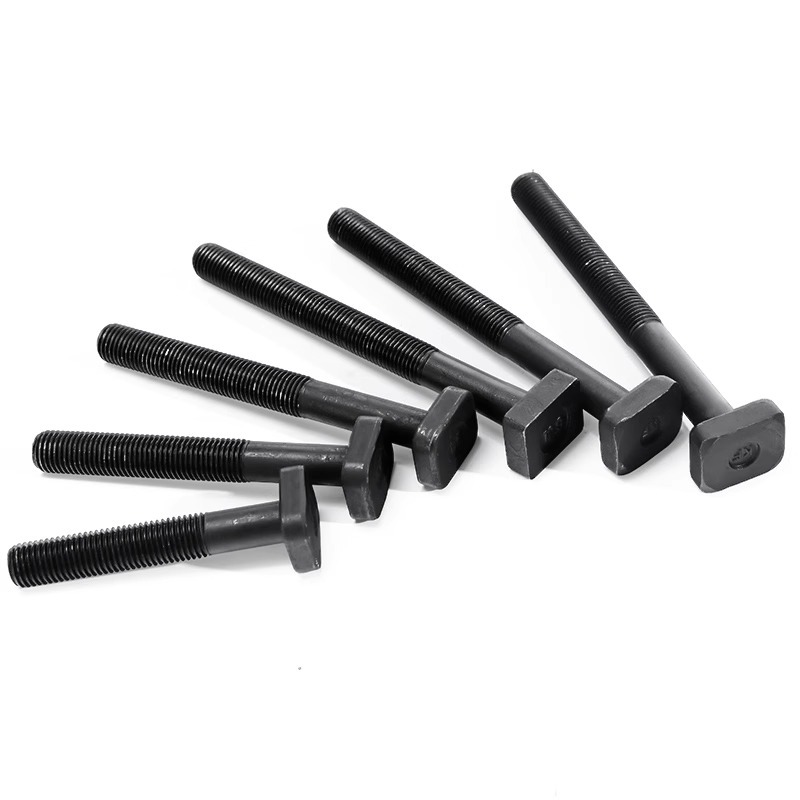

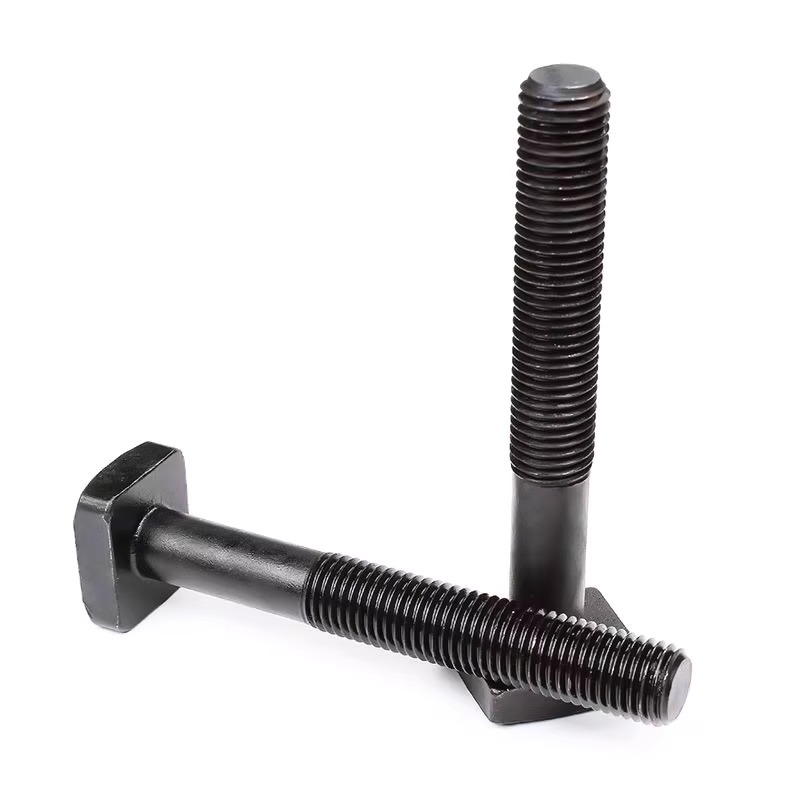

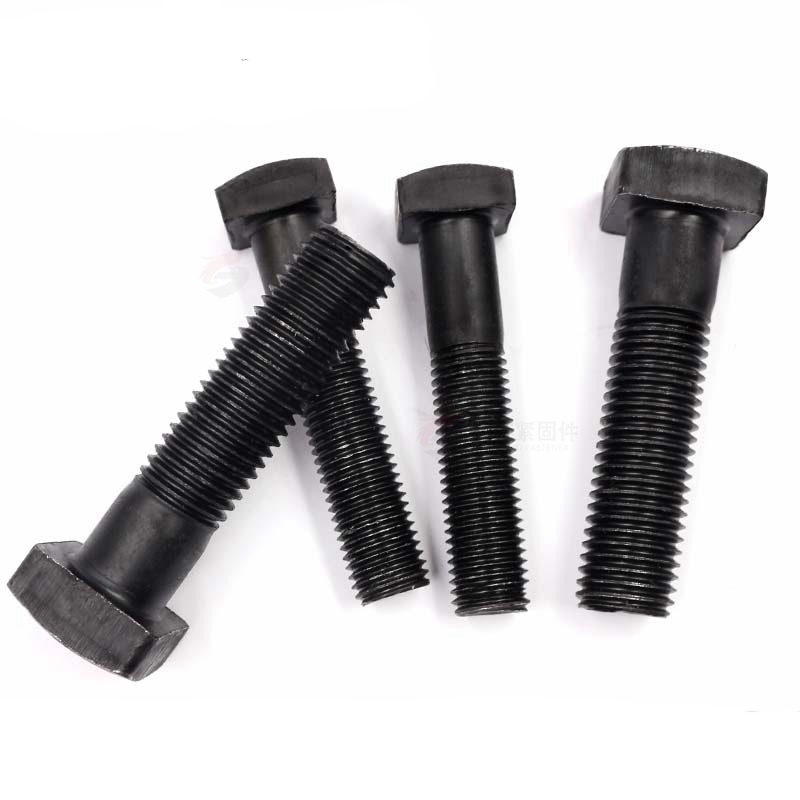

Metrické šrouby s čtyřhrannou hlavou z uhlíkové oceli

Metrické šrouby s čtyřhrannou hlavou z uhlíkové oceli, běžně používané ve stavebnictví, dřevozpracujícím a starších strojních aplikacích, nabízejí vintage nebo estetický vzhled. Pro Xiaoguo® – zkušeného dodavatele spojovacích prvků – je stálá kvalita produktů těchto šroubů hlavním závazkem.

Modelka:ASME/ANSI B18.2.1-1-1972

Odeslat dotaz

Popis výrobku

Jak dobře drží šrouby s čtyřhrannou hlavou z uhlíkové oceli, závisí většinou na jejich jakosti materiálu. Běžné třídy uhlíkových ocelí jsou 4,6 (dokážou unést minimálně 400 MPa při tažení), 5,6 (500 MPa), 8,8 (800 MPa), 10,9 (1000 MPa) a 12,9 (1200 MPa).

Běžné nerezové oceli jako A2-304 a A4-316 mají velmi praktickou vlastnost – není snadné je zrezivět. Mají však malé omezení, které spočívá v tom, že tažná síla, kterou mohou odolat, není obecně příliš vysoká, obvykle se pohybuje v rozmezí 500 až 700 MPa. Kvalitnější metrické šrouby se čtyřhrannou hlavou (8.8 a vyšší) jsou tepelně zpracovány, aby byly pevnější.

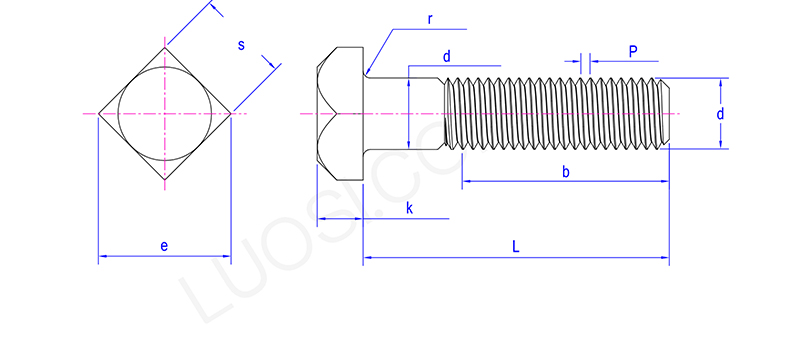

Parametry produktu

Po	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|14\|20	8\|12\|20	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1.875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Podrobnosti o produktu

K nasazení metrických šroubů s čtyřhrannou hlavou z uhlíkové oceli potřebujete otevřené klíče správné velikosti, nastavitelné klíče nebo speciální čtyřhranné nástrčné klíče. Dostatečně utažené, ale ne příliš důležité – musíte dodržovat doporučená čísla točivého momentu. Ty se řídí průměrem šroubu, jakostí materiálu, stoupáním závitu a tím, zda je mazán.

Scénář inženýrské činnosti (dodatek s podrobnostmi) Pokud není spoj utažen podle standardního utahovacího momentu (nebo "pokud stupeň utažení neodpovídá normě"), spoj se pravděpodobně později uvolní, což vyžaduje sekundární kontrolu a vyztužení. Když utahovací moment šroubu překročí specifikovanou hodnotu, je snadné způsobit, že se šroub plasticky natáhne nebo přímo zlomí. Aby byla zajištěna stabilita spojení a nedošlo k selhání šroubu, musí být přísně dodržovány pokyny pro utahovací moment vydané výrobcem nebo technickým oddělením.

FAQ

Otázka: Jaká velikost klíče je nutná pro instalaci metrických šroubů s čtyřhrannou hlavou z uhlíkové oceli? Je stejná jako velikost závitu?

Odpověď: Velikost klíče (šířka přes ploché části) pro metrické šrouby s čtyřhrannou hlavou z uhlíkové oceli je větší než průměr závitu. Například metrický šroub se čtyřhrannou hlavou jako M12 lze obvykle utáhnout 19mm klíčem. Ale nepoužívejte to jen přímo. Před instalací a utažením šroubu musíte nejprve nahlédnout do konkrétní tabulky velikostí šroubu a najít správný klíč.
