E Pojistný kroužek

Pojistný kroužek E se také nazývá pojistný kroužek typu E. Existují dva hlavní typy: vnitřní kroužky pro otvory ve skříni a vnější kroužky pro instalaci hřídelí. Díky certifikacím ISO společnost Xiaoguo® zajišťuje, že všechny produkty splňují přísné mezinárodní normy.

Odeslat dotaz

Popis výrobku

Pro E Circlips je na výběr mnoho materiálů, jako je nerezová ocel, uhlíková ocel, hliník nebo slitina titanu atd. Vyberte si správný materiál podle různých potřeb a scénářů. Elastické pojistné kroužky z nerezové oceli jsou odolné proti korozi a korozi a jsou vhodnější pro použití v mořském nebo chemickém prostředí. Elastické přídržné kroužky z uhlíkové oceli jsou tepelně zpracovány, aby měly vyšší tvrdost, čímž mají vyšší pevnost v tahu, a jsou vhodné pro těžké stroje. Elastický přídržný kroužek z hliníkové nebo titanové slitiny je lehký přídržný kroužek, který je pevný a odolný. Inconel® je slitina, která odolá extrémním teplotám a je vhodná pro použití v letectví nebo energetice. Výběr správného materiálu může snížit zbytečné náklady, snížit frekvenci výměny a je odolný proti opotřebení a trvanlivý. Xiaoguo® vyrábí v souladu s průmyslovými standardy, jako jsou DIN, ISO a ANSI, a kvalita je zaručena.

Aplikace

Pojistné kroužky E jsou velmi užitečné v mechanických sestavách, kde potřebujete držet díly pevně na svém místě. Drží ložiska uvnitř motorů, ozubená kola v převodovkách a písty v hydraulických systémech. U automobilů se používají v sestavách náprav a brzdových systémech, zatímco v továrnách je najdete v dopravních pásech a hřídelích čerpadel. V elektronice malé pojistné kroužky brání konektorům v pohybu. Dokonce pracují v zelených energetických nastaveních, jako jsou převodovky ve větrných turbínách. Tím, že zabraňují axiálnímu klouzání dílů, umožňují tyto kroužky stroji pracovat stabilněji, zkracují dobu údržby a prodlužují životnost zařízení v mnoha oblastech, jako je robotika, lékařské přístroje a těžké stroje.

E Circlip

Velikost

Otázka: Jak vybrat vhodnou velikost a typ pojistného kroužku typu E?

Odpověď: Při výběru správného pojistného kroužku se musíte podívat na velikost otvoru nebo hřídele, specifikace drážky a jak velké axiální zatížení musí zvládnout. Pro přesné měření průměru hřídele/vrtání a hloubky/šířky drážky používejte vhodné nástroje. Zkontrolujte vodítka nebo grafy Xiaoguo® (jako DIN 471/472 nebo ANSI B27.1), aby tyto míry odpovídaly standardním velikostem prstenů.

U vlastních nastavení přemýšlejte o tom, zda je zatížení stabilní nebo se v průběhu času mění. Spirálové kroužky jsou lepší pro zatížení, která tlačí v různých směrech, zatímco kuželové kroužky fungují dobře pro vysokorychlostní rotující díly. Pokud si nejste jisti, můžete se nás zeptat na provedení FEA testování, abyste se ujistili, že prsten zvládne stres při práci.

Špatná velikost je velký problém, může se ohnout kroužek, poškodit drážku nebo dokonce způsobit selhání celé sestavy. Věnujte proto čas pečlivému měření a přizpůsobte prsten tomu, co daná práce potřebuje.

Po	Φ2	Φ2,5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ9	Φ12	Φ15
d max	2	2.5	3	3.5	4	5	6	8	9	12	15
d min	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
n max	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n min	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
h max	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
h min	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
stejnosměrný max	5	6	7	8	9	10	12	16	18	24	30

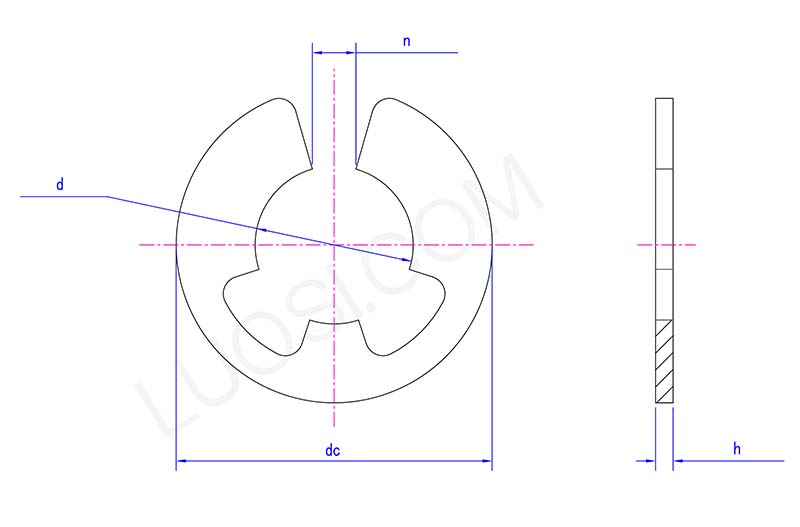

E Circlip Structure diagram

Materiál produktu

E Circlip je vyroben převážně z kovových materiálů, přičemž konkrétní typ je vybrán na základě aplikačního prostředí a požadavků. Uhlíková ocel je nejběžnějším materiálem, který je cenově dostupný a má základní pevnost, vhodný pro běžné vnitřní prostředí bez vysokých požadavků na odolnost proti korozi. Tyto spony z uhlíkové oceli jsou obvykle povrchově upraveny galvanizací nebo elektroforézou, aby se zabránilo korozi. Pro scénáře s vyšší potřebou odolnosti proti korozi, jako je venkovní zařízení nebo vlhké prostředí, se používá nerezová ocel. Mezi běžné třídy nerezové oceli patří 304 a 316, které účinně odolávají oxidaci a korozi. V některých aplikacích s vysokou teplotou nebo vysokou pevností, jako jsou automobilové motorové prostory, se legovaná ocel používá ke zvýšení tepelné odolnosti a pevnosti v tahu. Malý počet E Circlips pro speciální scénáře s nízkou zátěží je vyroben z hliníkové slitiny, která je lehká a snadno se zpracovává. Výběr materiálu přímo ovlivňuje životnost a výkon spony, takže je určován faktory, jako je vlhkost prostředí, teplota, nosnost a korozní rizika.
