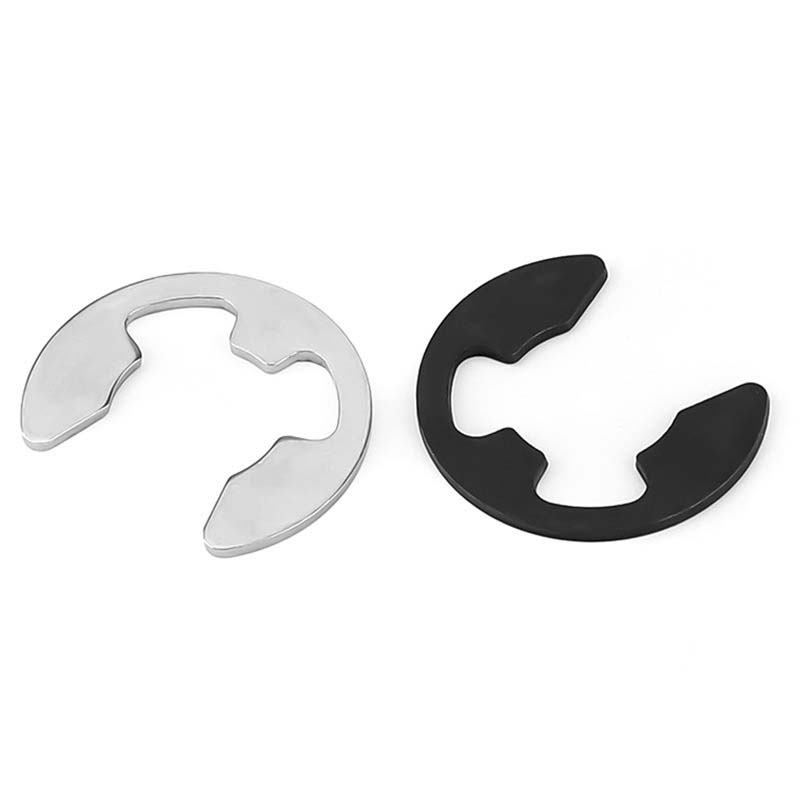

Stahovací kroužek typu E

Pojistné kroužky typu E se běžně používají v mechanických systémech k zabránění axiálnímu pohybu ložisek, ozubených kol nebo hřídelí. Zákazníci důvěřují Xiaoguo® pro jeho konkurenceschopné ceny bez kompromisů v odolnosti materiálu.

Modelka:DIN 6799-1981

Odeslat dotaz

Popis výrobku

Tento pojistný kroužek typu E je vnitřní pojistný kroužek, dodává se z různých materiálů, aby vyhovoval různým úlohám. Nerezové typy jako 304 nebo 316 jsou vhodné pro mokré nebo chemicky náročné oblasti. Tvrdší ocel třídy 410 lépe drží při opotřebení. Kroužky z uhlíkové oceli jsou levnější, ale stále pevné, zejména s nerezovým povlakem. Berylliová měď funguje pro elektrické práce nebo hořlavé oblasti, protože nebude jiskřit. Plastové (jako nylon) odolávají chemikáliím a snižují hluk v lehčích sestavách. Pro opravdu drsné továrny se používají tvrdší kovy jako Hastelloy® nebo Monel®. Většina těchto materiálů je kontrolována z hlediska bezpečnosti a ekologických pravidel (jako RoHS), takže jsou v pořádku pro regulovaná odvětví.

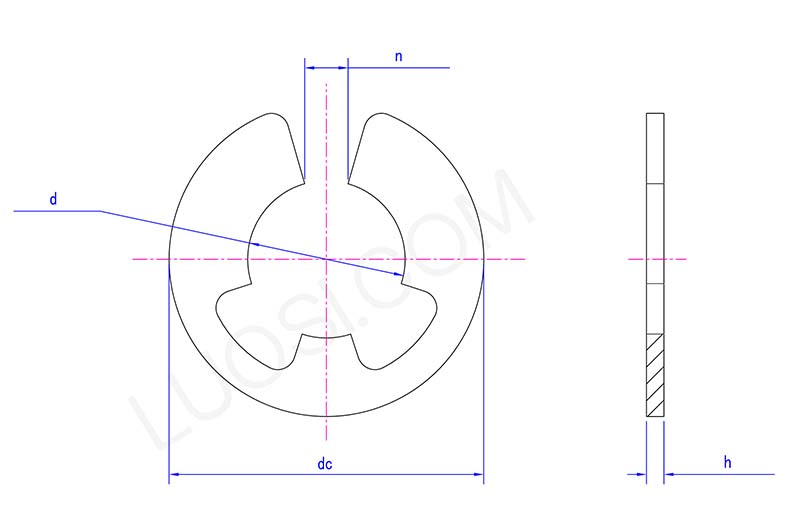

E type snap ring Structure diagram

Po	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d max	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h max	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n max	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
stejnosměrný max	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Pravidelná kontrola a údržba

Chcete-li, aby pojistný kroužek typu E vydržel déle, občas je zkontrolujte, zda na nich není rez, praskliny nebo ohyby, zejména u strojů s vysokou zátěží. Udržujte jejich drážky čisté, aby se nečistoty nepletly do toho, jak sedí. Pokud se hodně dře, přidejte tuk, aby věci klouzaly hladší.

Při instalaci se vyhněte jejich nadměrnému natahování nebo příliš silnému mačkání, které časem oslabuje kroužek. Pokud zjistíte poškození, vyměňte je. Skladujte doplňky na suchém místě (ne příliš horkém nebo studeném), aby se materiál neznehodnotil. Pro bezpečnější manipulaci použijte kleště na pojistné kroužky.

Vliv faktorů prostředí

Otázka: Jak ovlivňují faktory prostředí, jako je teplota nebo vlhkost, výkon vnitřního pojistného kroužku?

Odpověď: Pokud zvolíte nesprávný materiál, vysoké teplo nebo vlhkost může zkazit pojistný kroužek typu E. Kroužky z uhlíkové oceli (ty pevnější) budou ve vlhkých prostorách rezavět, pokud nemají korozivzdorný povlak. Nerezové oceli (jako jsou běžné třídy 304/316) dobře odolávají vlhkosti, ale začínají ztrácet pevnost nad 400 °C. Některé nerezové oceli nebo speciální kovy zůstávají pružné i při teplotách pod bodem mrazu. Pokud se jedná o chemikálie, jako jsou kyseliny nebo rozpouštědla, zvolte nereaktivní povlak (například teflon).

Máme profesionální tým, který může doporučit vhodnéproduktyna základě scénářů použití a požadavků a také poskytovat přizpůsobené služby.

Specifikace a třídy produktu

Snap Ring typu E má jasné třídy specifikací, aby vyhovovaly různým potřebám aplikací, a specifikace jsou určeny hlavně velikostí, materiálem a nosností. Z hlediska velikosti patří mezi klíčové parametry vnitřní průměr, vnější průměr a tloušťka, přičemž běžné vnitřní průměry se u standardních jakostí pohybují od 3 mm do 50 mm. Tyto velikosti jsou navrženy tak, aby odpovídaly běžným rozměrům hřídele a otvorů v mechanických sestavách. Druhy materiálů jsou rozděleny podle základního materiálu, jako je třída uhlíkové oceli (SWRM12) a třída nerezové oceli (SUS304, SUS316), kde třídy uhlíkové oceli jsou pro obecné scénáře zatížení a třídy nerezové oceli pro požadavky na odolnost proti korozi. Nosné třídy jsou klasifikovány podle maximálního axiálního zatížení, které mohou unést, s nízkou jakostí (do 500 N) pro zařízení s nízkou zátěží, jako jsou malé motory, a vysoce jakostní (nad 2 000 N) pro těžké stroje, jako jsou automobilové převodovky. Každá třída specifikace je vyznačena na obalu produktu a uživatelé si musí vybrat vhodnou třídu na základě konkrétních požadavků na montáž a provozních podmínek.
