Třída A čtyřhranný strojní šroub

Strojový šroub Xiaoguo® třídy A se čtvercovou hlavou na skladě má čtvercový design se čtvercovou hlavou. Mohou dosáhnout mechanického zajištění proti zkroucení, které může zvýšit úroveň bezpečnosti ve specifických pracovních prostředích.

Odeslat dotaz

Popis výrobku

Strojový šroub se čtvercovou hlavou třídy A je typ spojovacího prvku se čtvercovou hlavou. Skládá se ze čtyřhranné hlavy a části závitové tyče. Obvykle se používá ve spojení se čtyřhrannými maticemi nebo šestihrannými maticemi nebo může být přímo našroubován do závitových otvorů. Šrouby se čtvercovou hlavou byly hlavním spojovacím materiálem od 19. století do počátku 20. století. Byly široce používány při stavbě infrastruktury, jako jsou mosty a železnice, díky jejich snadnému kování a vynikající odolnosti proti zkroucení. V dnešní době, díky svým jedinečným konstrukčním přednostem, stále hraje roli v těžkém strojírenství, železničních tratích, údržbě zařízení a rekonstrukcích historických budov.

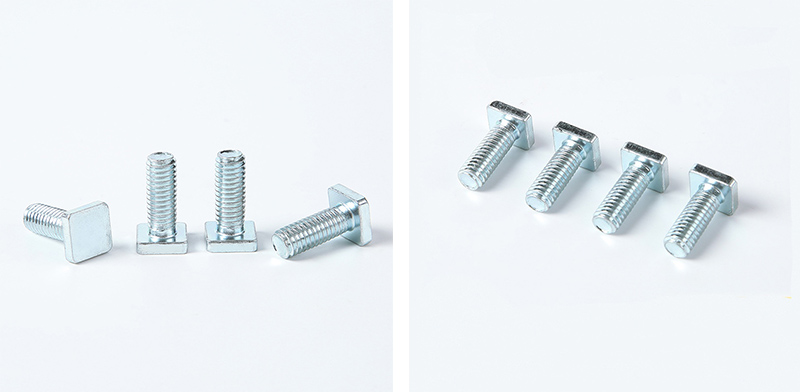

Grade A Square Head Machine Bolt

Strukturální charakteristiky

Shrnutí konstrukčních charakteristik strojního šroubu se čtvercovou hlavou třídy A: Korelace mezi geometrickými vlastnostmi a funkčním designem.

Konstrukční prvky Klíčové vlastnosti Základní funkce

Hlava Čtvercový tvar, široké protilehlé strany, velká výška. Poskytuje přenos vysokého točivého momentu, protiskluzovou funkci, přátelskou pro slepou montáž a vhodný pro otiskování značek.

Krk Ploché hrdlo (antirotační), příruba (ložisko), krátký čep (vedení) Mechanické antirotační, chránící povrch obrobku, vedení slepého otvoru

Část hřídele Částečně závitová (hladká část hřídele) Odolává smykovému zatížení, poskytuje přesné polohování a zabraňuje koncentraci napětí v závitech

Závitová část Převážně hrubé zuby, tolerance 6g. Vysokopevnostní spoj, spolehlivě spolupracující s maticí.

Typ konce Plochý konec / Zkosený konec / Válcový konec Vhodné pro různé podmínky instalace

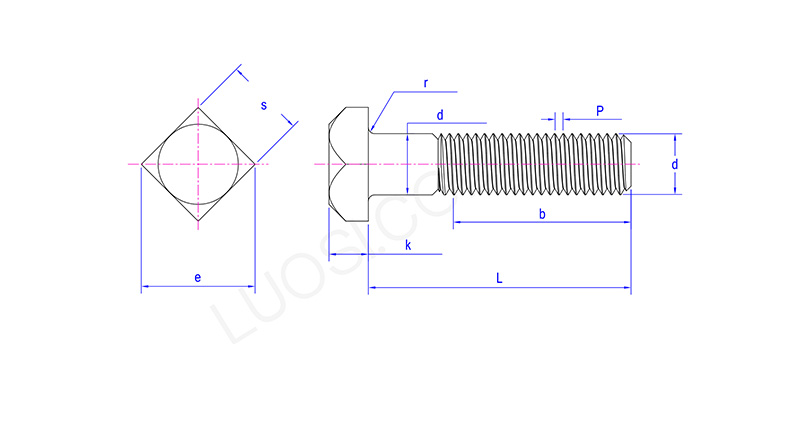

Grade A Square Head Machine Bolt

Po	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Přípravky před použitím

Než zamýšlíte použít strojní šroub se čtvercovou hlavou třídy A, doporučujeme vám zkontrolovat tyto položky.

（1）Potvrďte shodu specifikací šroubů

Specifikace závitu: Ujistěte se, že průměr závitu a stoupání šroubu se čtyřhrannou hlavou jsou přesně stejné jako u odpovídající matice nebo závitového otvoru.

Volba délky: Délka šroubu by měla být taková, aby po utažení matice byly na konci šroubu obnaženy 2 až 3 úplné závity.

Rozměry strany hlavy: Ujistěte se, že šířka čtyřhranné hlavy odpovídá velikosti otvoru použitého klíče.

Stupeň síly: Vyberte vhodný stupeň podle potřeby.

（2）Zkontrolujte polohy otvorů v obrobku

Kulatý otvor vs čtvercový otvor: Kruhovým otvorem mohou procházet běžné šrouby se čtyřhrannou hlavou. Je-li však požadováno zabránění otáčení, musí být na obrobku vytvořena předvrtaná instalační plocha pro čtvercový otvor, která umožní vložení krku čtyřhranné hlavy.

Tolerance průměru: Průměr kulatého otvoru by měl být o 0,5 až 1,0 mm větší než průměr dříku šroubu.

Zaoblení rohu díry: Pokud má hlava strojního šroubu se čtvercovou hlavou třídy A plně přilnout k povrchu obrobku, otvor by měl být zaoblený nebo zapuštěný.

(3) Čištění a mazání

Odstraňte ze závitů olejové skvrny, železné piliny, staré nátěry a jiné nečistoty.

U nerezových materiálů nebo prostředí s vysokou teplotou se doporučuje na závity nanést antiadhezní prostředek nebo mazací tuk na bázi disulfidu molybdeničitého.

U běžných šroubů z uhlíkové oceli lze ke snížení koeficientu tření použít malé množství oleje.
