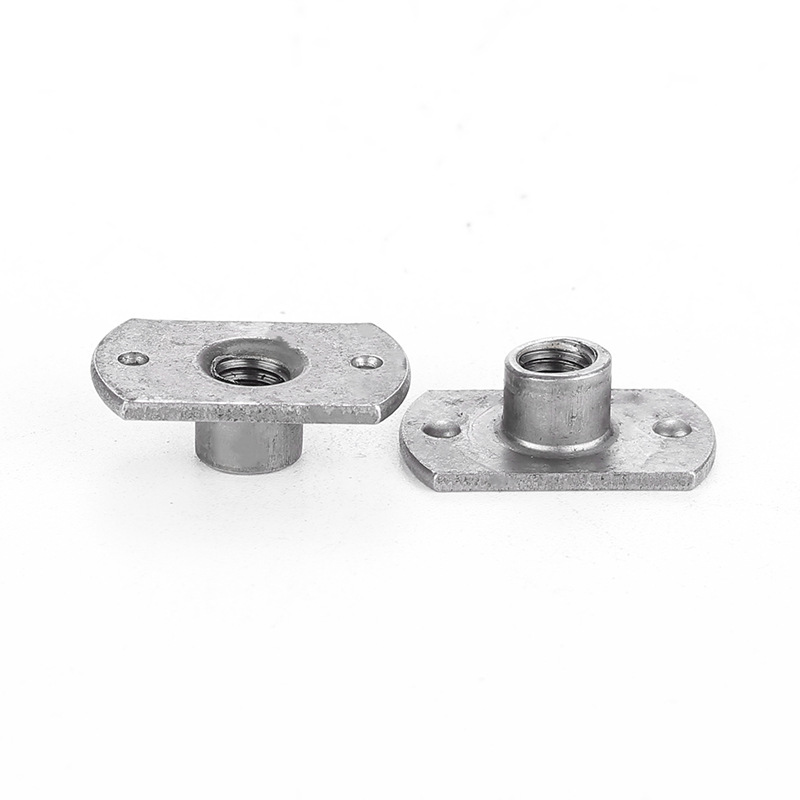

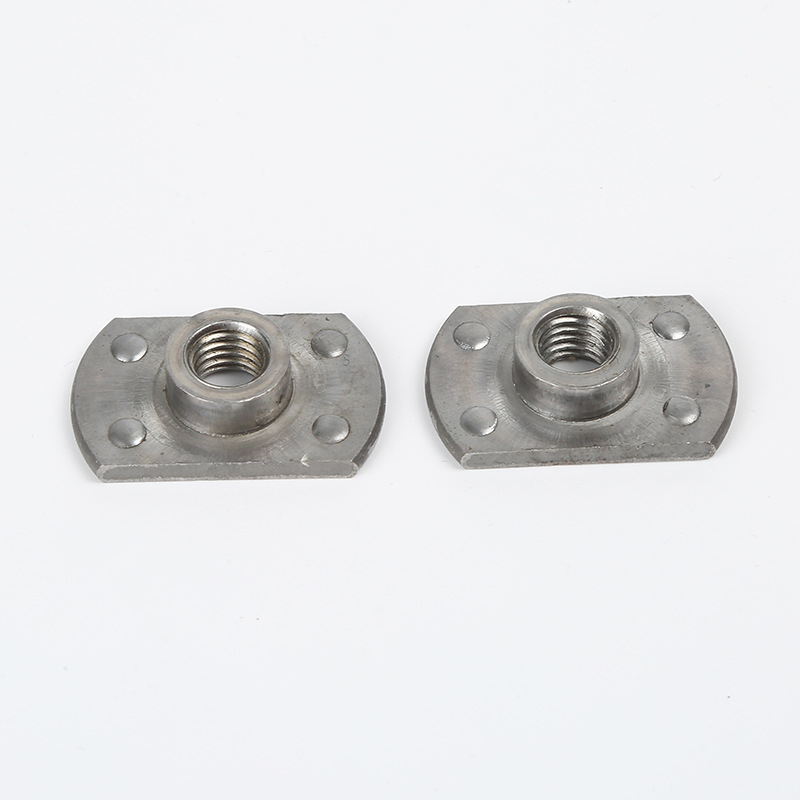

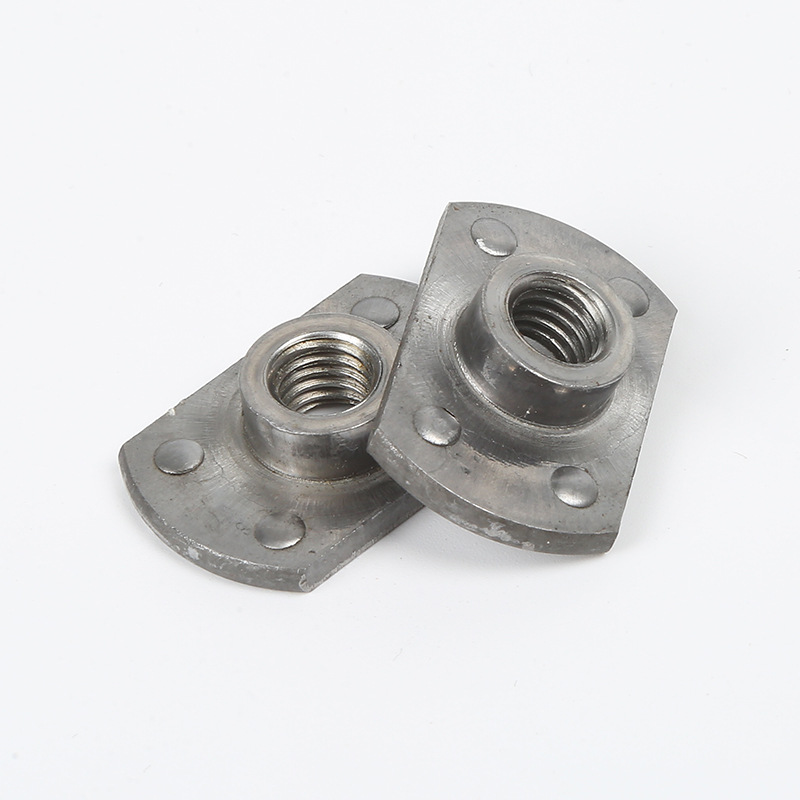

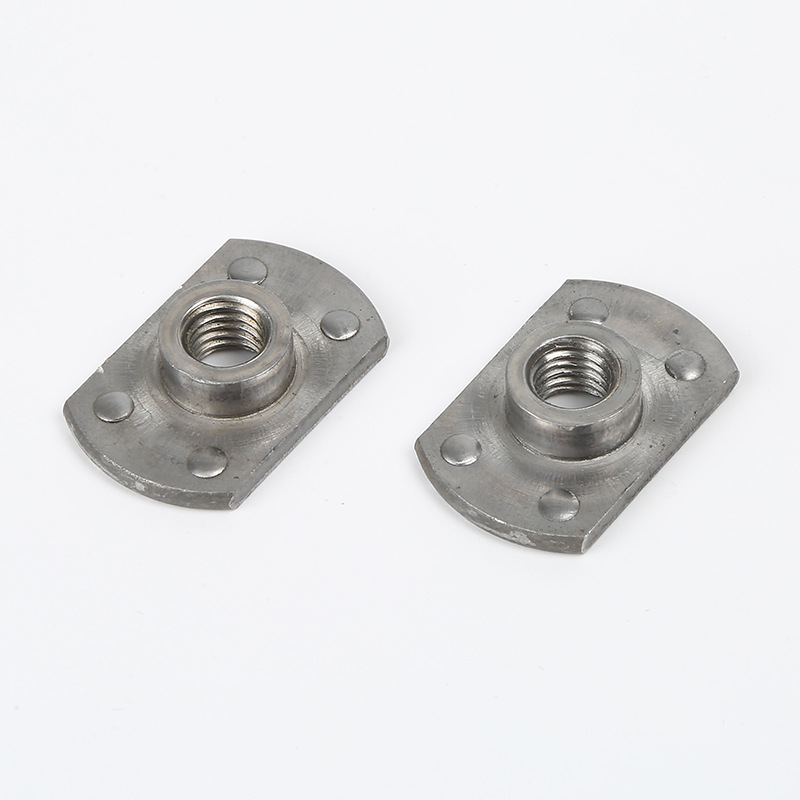

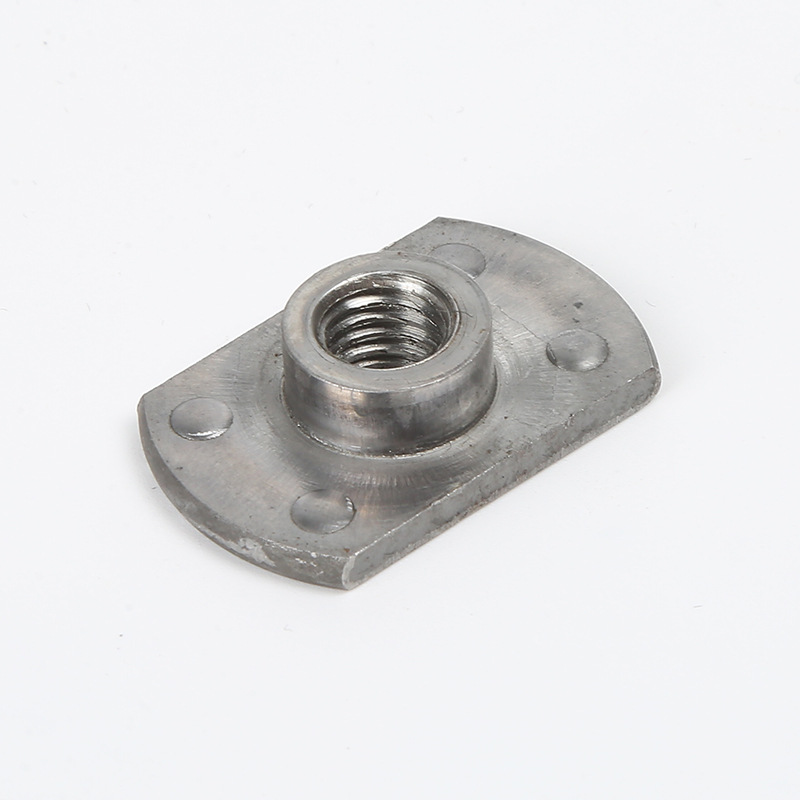

Integrální přivařovací matice ve stylu T

Tento jedinečný profil ve tvaru T svařovacích matic Integral T Style Weld Nuts poskytuje zvýšenou stabilitu a vyrovnání během procesu svařování. Spolehlivé a včasné dodání zůstává klíčovým závazkem společnosti Xiaoguo® vůči svým globálním klientům, včetně výrobců, distributorů a průmyslových partnerů, což zajišťuje bezproblémový provoz napříč jejich dodavatelskými řetězci.

Modelka:JIS B1196-3.2-1994

Odeslat dotaz

Popis výrobku

Přivařovací matice typu Integral T mají standardní velikosti založené na velikosti závitu – jako M4, M5, M6, M8, 1/4"-20, 5/16"-18 – stejně jako na průměru příruby, celkové výšce, výšce vyčnívání a provedení nohy.

Existují klíčové normy, kterými se řídí, jako je ISO 10511, DIN 928 (v Evropě se často používá) a různé specifikace výrobců automobilů. Rozměry jsou dodržovány přesně, aby bylo zajištěno, že svařování pokaždé funguje stejně, závity správně sedí a lícují.

Výběr správné velikosti přivařovací matice T-Style pro tloušťku plechu je opravdu důležitý. Zajišťuje, že svar je pevný a spoj dobře drží.

Výhody produktu:

Jakmile jsou přivařovací matice ve stylu Integral T nainstalovány, nevyžadují mnoho údržby. Před použitím je uložte na suchém místě a chraňte je před olejem nebo odpadky – ty se mohou při svařování poškodit.

Hlavní věcí je správné nastavení svařování: proud, čas, tlak. To zajišťuje, že svar je pevný a konzistentní. Jak dobře vydrží v průběhu času, většinou závisí na tom, jak dobrý je počáteční svar a zda je materiál nebo povrchová úprava vhodná pro místo, kde jsou použity.

Pokud jsou správně svařeny, přivařovací matice ve stylu Integral T zůstanou nasazeny jako trvalé, bezproblémové řešení se závitem, dokud se celá sestava používá.

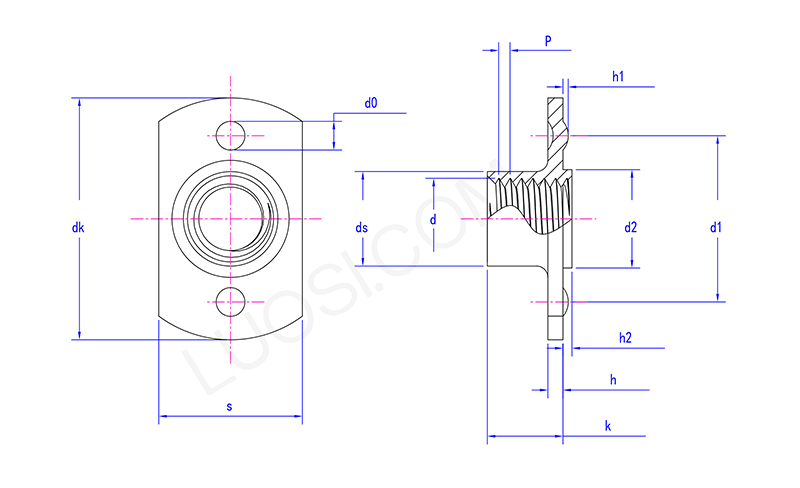

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1,25	1,25 丨 1,5	1,5 丨 1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Jednotné standardy:

Při výrobě přivařovacích matic ve stylu Integral T přísně kontrolujeme kvalitu. To znamená kontrolovat materiály, když přicházejí, měřit věci, jako jsou závity a výška projekce v různých krocích výroby, a provádět testy, které zlomí díly, aby se zkontrolovala pevnost svaru, kolik točivého momentu mohou unést a odolnost proti vytlačení. Kontrolujeme také povrchovou úpravu a odebíráme vzorky finálních šarží pomocí standardů AQL.

Používáme statistické řízení procesu, abychom zajistili, že každá matice T-Style zůstane konzistentní a splňuje specifikace.
