Projekční přivařovací svorníky

Projekční přivařovací čepy mají malé výstupky. Během procesu svařování se roztaví a vytvoří pevný spoj s kovovým povrchem. Jsou použitelné pro automobilové komponenty, kovové rámy nebo montáž domácích spotřebičů. Továrna Xiaoguo® je plně vybavená a schopná přijímat hromadné objednávky.

Modelka:JIS B1195-1994

Odeslat dotaz

Popis výrobku

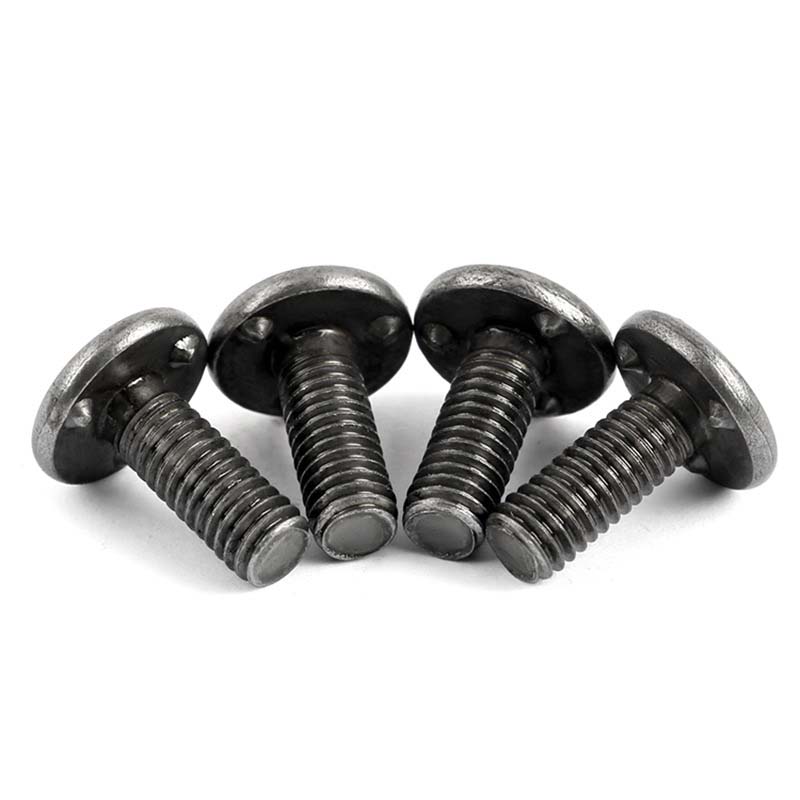

Projekční přivařovací svorníky se skládají převážně ze šroubu a hlavy se speciální vyvýšenou konstrukcí. Lze je kombinovat s maticemi nebo jinými součástmi s vnitřním závitem. Tyto výčnělky mohou být složeny z více malých válcových, prstencových nebo jiných specifických forem.

Funkce a aplikace

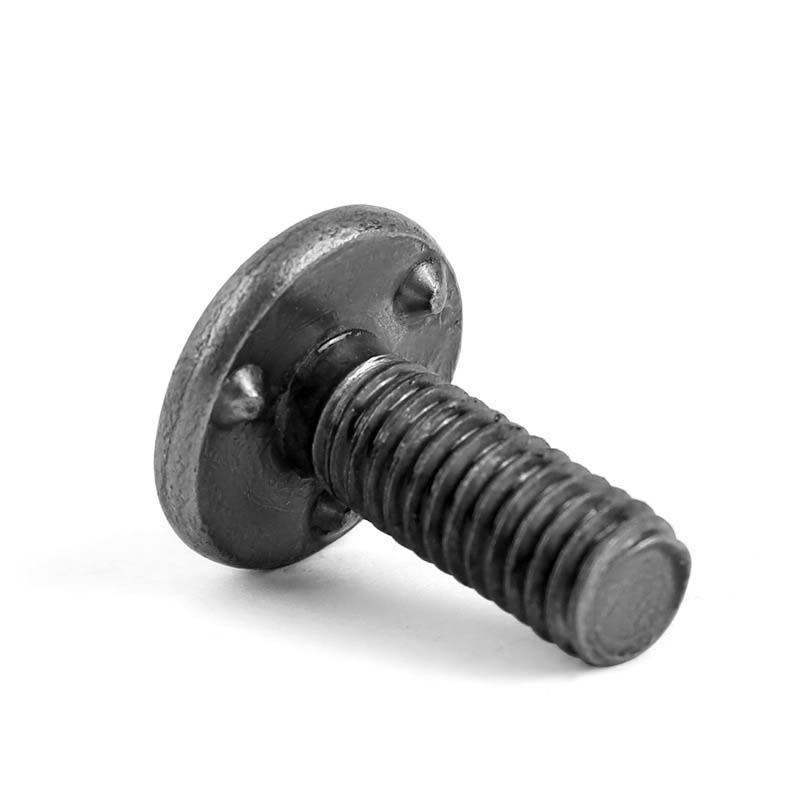

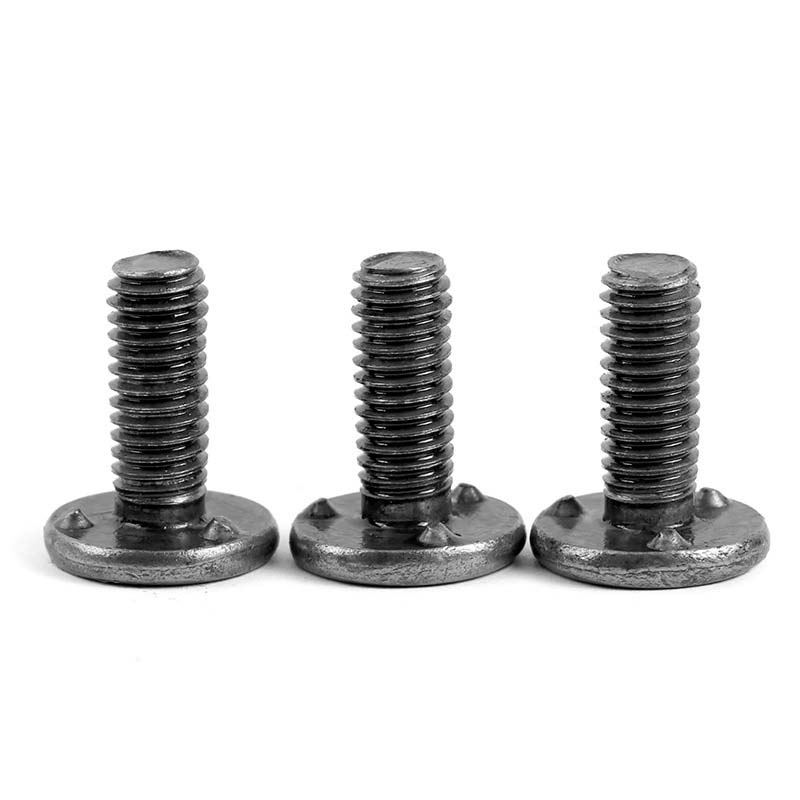

Unikátní výstupky na hlavě svařovacího trnu se 3 výstupky pod hlavou umožňují přesnou koncentraci proudu při svařování, zajišťují stabilní a spolehlivý proces svařování a výrazně zaručují kvalitu svařování. Díky koncentrované síle na výstupky je tepelný dopad na ostatní části svařence při svařování relativně malý, což může dobře zachovat původní výkon a vzhled svařence a nezpůsobí nadměrnou deformaci nebo poškození v důsledku svařování.

Vyčnívající přivařovací svorníky se snadno svařují a jsou velmi pevné. Proud se koncentruje ve vyčnívající části hlavy a rychle spojuje čep s obrobkem. Tato metoda je mnohem účinnější než běžná metoda svařování. Má vlastní polohovací funkci. Během instalace nejsou nutné žádné složité polohovací operace. Dokáže automaticky najít správnou polohu, což výrazně šetří čas instalace.

Projekční podvařovací šrouby se používají pro montáž plášťů elektronických zařízení. Například při montáži produktů, jako jsou počítačové sálové počítače, kryty mobilních telefonů a kryty tabletových počítačů, hrají zásadní roli. Při instalaci součástí, jako je držák pevného disku, upevňovací rám napájecího zdroje a podpěra ventilátoru, do skříně hlavního rámu, je nejprve připevněte do odpovídajících pozic na plášti skříně a poté připevněte toto příslušenství pomocí závitů na šroubech.

Projekční svorníky se používají při konstrukci ocelových konstrukcí budov. U konstrukcí, jako jsou továrny, sklady, stadiony, mosty atd., se často používají v uzlech spojení mezi ocelovými nosníky a ocelovými sloupy. Nejprve se svorníky přivaří ke koncům ocelových nosníků nebo ocelových sloupů a poté se ocelové nosníky a ocelové sloupy připevní k sobě pomocí šroubů nebo jiných spojovacích součástí.

Parametry produktu

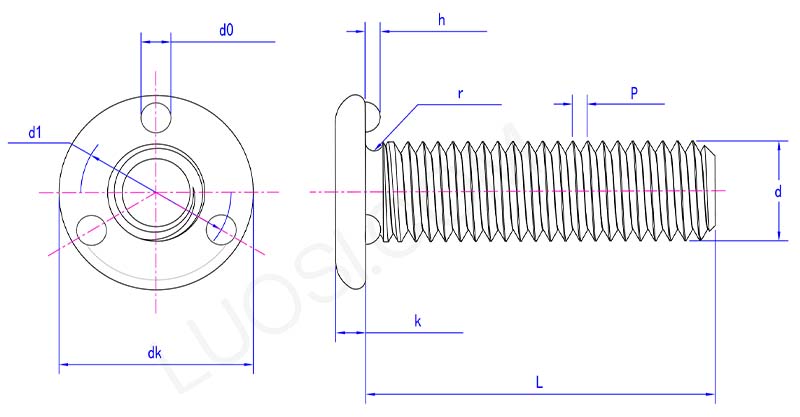

projection weld studs parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	10.4	12.4	14.4	18.4	22.4	26.4
dk min	9.6	11.6	13.6	17.6	21.6	25.6
k max	1.5	2	2.2	2.7	3.7	4.7
k min	1.1	1.6	1.8	2.3	3.3	4.3
r max	0.5	0.6	0.7	0.9	1.2	1.4
r min	0.2	0.2	0.25	0.4	0.4	0.6
d0 max	1.75	2.25	2.75	3.25	4.25	4.25
d0 min	1.25	1.75	2.25	2.75	3.75	3.75
h max	0.8	0.8	0.9	0.9	1.1	1.1
h min	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
