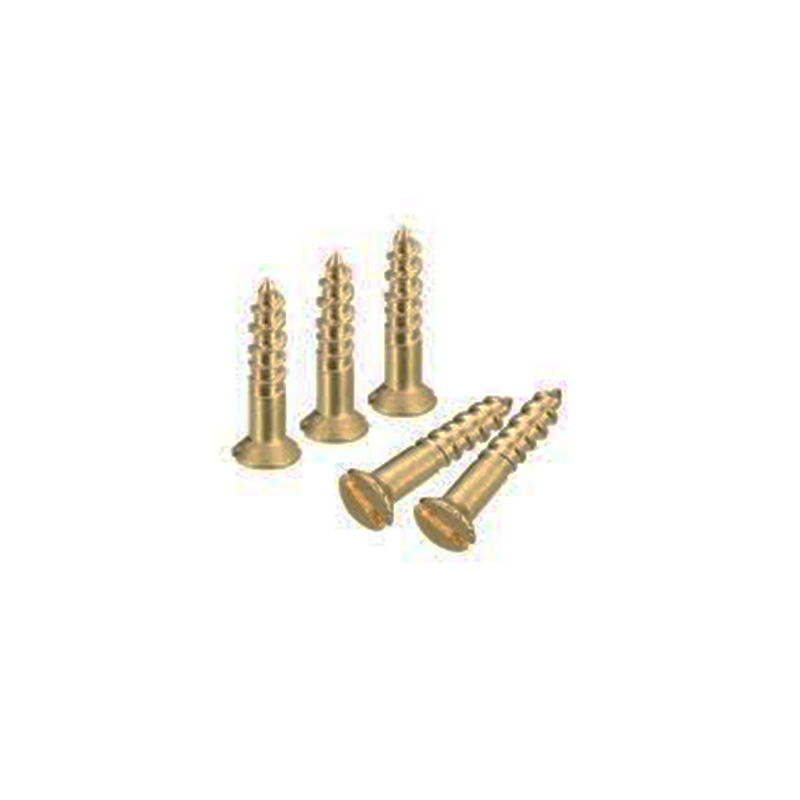

Samořezný šroub do dřeva se zápustnou hlavou s drážkou

Samořezný šroub do dřeva s drážkou a zápustnou hlavou vyrobený továrnou Xiaoguo® může být zcela zapuštěn do dřeva, pokud je použit s odpovídajícím záhlubníkem. Tímto způsobem zůstává upevňovací část skrytá a hotové předměty vypadají úhledně.

Odeslat dotaz

Popis výrobku

Samořezný šroub do dřeva s drážkou a zápustnou hlavou je typ dřevoobráběcího spojovacího prvku s kónickou hlavou (s úhlem kužele 90°) a drážkou s drážkou nahoře. Hlavu lze zcela zasunout do předem vyřezaných kuželových otvorů ve dřevě a po utažení bude hlava v jedné rovině s povrchem dřeva nebo o něco níže. Tělo šroubu má hluboké a hrubé dřevěné závity a ocas je kónická špičatá hlava. Lze jej zašroubovat přímo do dřeva (pro tvrdé dřevo nebo velké průměry se doporučuje předvrtat otvor). Tento samořezný šroub do dřeva s drážkou a zápustnou hlavou je vhodný pro spojování a upevňování dřevěných výrobků, které vyžadují rovný povrch a žádné odhalené hlavy.

anglický název	Samořezný šroub do dřeva se zápustnou hlavou s drážkou
Společné standardy	DIN 97
Typ hlavy	Zápustná / plochá hlava
Typ slotu	Drážkovaný
Typ závitu	Dřevěné závity (hrubé stoupání, hluboké stoupání)
Formulář tipu	Kónická samovrtná hlava hrotu

Slotted Countersunk Head Wood Self Tapping Screw

Strukturální vlastnosti

Vlastnosti struktury samořezného šroubu se zápustnou hlavou s drážkou do dřeva budou představeny v pěti částech.

Struktura hlavy

1. Tvar hlavy: Kuželovitý, jako trychtýřovitý, obvykle s úhlem kužele 90°. Horní povrch hlavy je plochý a strany jsou nakloněny.

2. Rozměr hlavy: Vnější průměr hlavy je přibližně 1,8 až 2,2 násobek průměru závitu šroubu a výška hlavy je přibližně 0,5 až 0,6 násobek průměru závitu.

3. Použití hlavy： Po upevnění tohoto samořezného šroubu se zápustnou hlavou do dřeva se celá hlava šroubu vejde do předem vyrobeného kuželového otvoru na dřevě. Zůstane v jedné rovině nebo trochu pod povrchem dřeva a nebude trčet.

Přímý design slotu

1. Typ pohonu je přímý slot. Drážka jde přímo od středu ven na obě strany.

2. Šířka štěrbiny se pohybuje od 0,6 mm do 2,0 mm, hloubka štěrbiny je 0,3 mm až 0,8 mm. Oba konce štěrbiny jsou vyrobeny s kulatými rohy.

3. Charakteristika drážky: Může být poháněna nejběžnějším plochým šroubovákem.

Struktura tyče

1. Tvar tyče: Dělí se na typy s plným závitem a částečným závitem.

Struktura závitu

1.Typ závitu: Typický dřevěný závit, ne běžný mechanický závit.

2.Profil: Úhel profilu zubu je přibližně 60°, ale hrot zubu je velmi ostrý a základna zubu má hladký obloukový přechod.

3.Rozteč zubů: poměrně široká.

Struktura hrotu

1.Tvar hrotu: Kónický hrot se zkosením přibližně 30°–45°. Špička není extrémně ostrá; místo toho má velmi malý plochý povrch nebo kulatou hlavu.

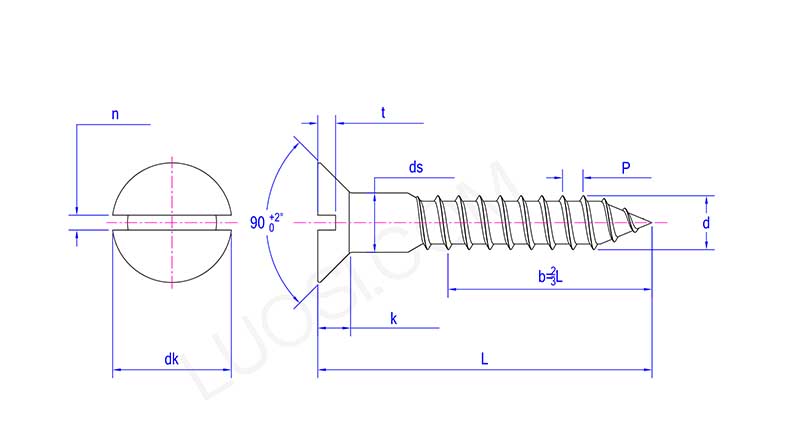

Slotted Countersunk Head Wood Self Tapping Screw

Po	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k max	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n min	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
