Šroub do dřeva s kulatou drážkou DIN 96

Vrut do dřeva s kulatou hlavou DIN 96 s drážkou vyráběný továrnou Xiaoguo® se dodává v široké škále specifikací a velikostí, vhodný pro montáž v malém i velkém měřítku a je široce používán.

Odeslat dotaz

Popis výrobku

Následuje úvod ke specifikacím a rozměrům vrutu do dřeva s kulatou hlavou s drážkou DIN 96 normy.

Standardní řada: Průměr závitu 1,6 mm až 8 mm, metrický, jednoduchá drážka, kulatá hlava, vrták do dřeva (hrubý závit).

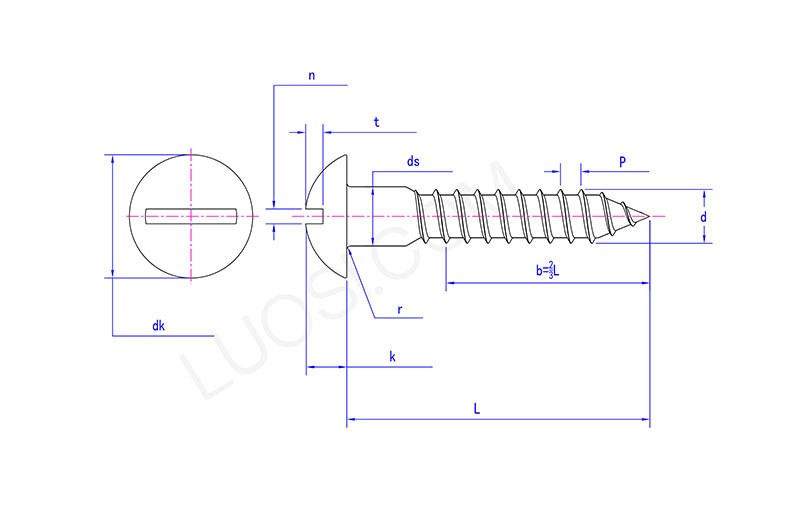

Klíčové rozměry (mm, běžné specifikace)

d: Jmenovitý průměr závitu

ds: Průměr tyče (hladká část tyče)

dk: Průměr hlavy

k: Výška hlavy

n: Šířka slotu

t: Hloubka slotu (maximum)

L: Jmenovitá délka (společný rozsah)

d	ds (max/min)	nevim (nom)	k	n	T (max)	L
1.6	1,6/1,2	3.2	1.1	0.4	0.7	3-12
2.0	2,0/1,6	4.0	1.4	0.5	0.9	4-16
2.5	2,5/2,1	5.0	1.7	0.6	1.1	5-20
3.0	3,0/2,6	6.0	2.1	0.8	1.35	6-25
3.5	3,5/3,02	7.0	2.4	0.8	1.6	8-30

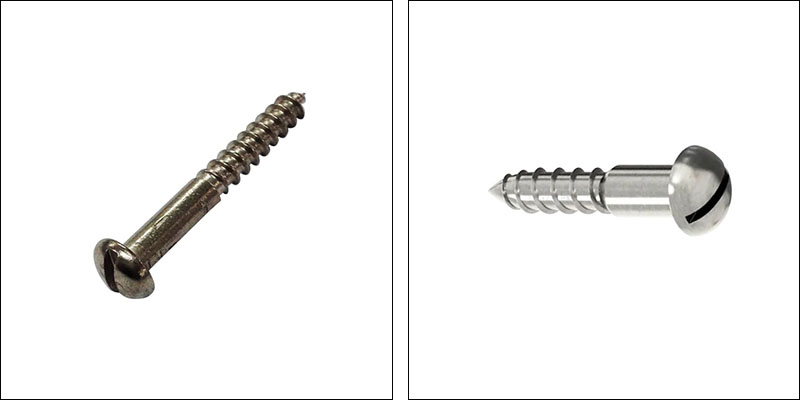

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Úvod do materiálu

Mezi běžné materiály pro šrouby do dřeva s kulatou drážkou DIN 96 patří hlavně uhlíková ocel, nerezová ocel a slitina mědi. Konkrétní typ materiálu, který má být zvolen, závisí na prostředí použití, požadavcích na pevnost a nákladovém rozpočtu.

(1) Uhlíková ocel

Uhlíková ocel je nejběžněji používaným materiálem pro vruty do dřeva, vyznačuje se nízkou cenou, vysokou pevností a dobrým zpracovatelským výkonem. Mezi nimi je nejběžnějším typem nízkouhlíková ocel, protože má nízký obsah uhlíku, lepší houževnatost a výkonnost při zpracování a je vhodná pro tváření za studena.

(2) Nerezová ocel

Povrch přirozeně tvoří hustý oxidový film, který poskytuje vynikající ochranu proti korozi. Není nutná žádná další povrchová úprava a je vhodný pro většinu vlhkého prostředí a venkovní aplikace.

（3）Mosaz / slitina mědi

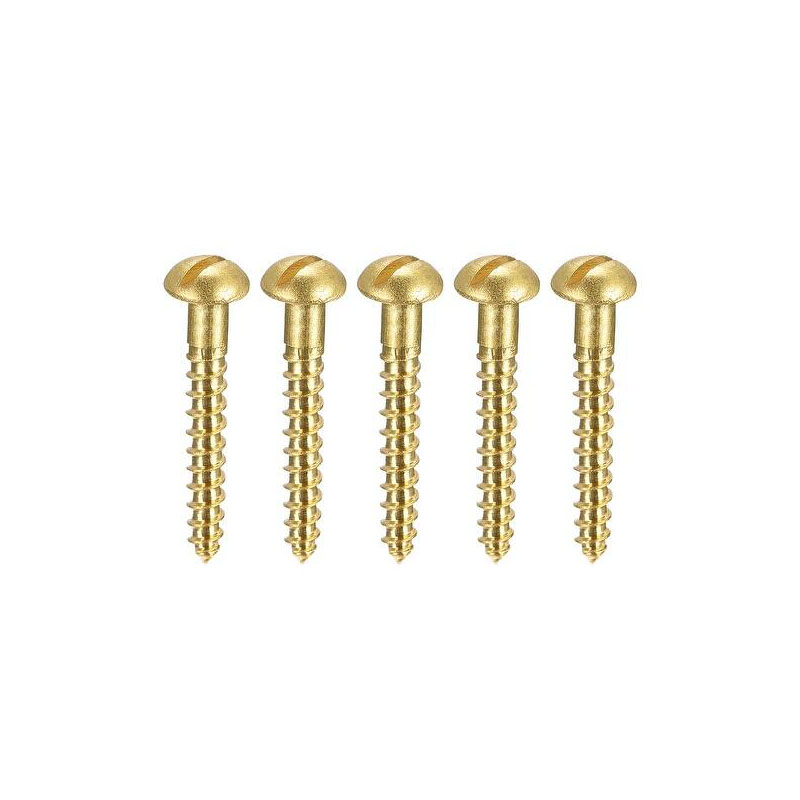

Slitina mědi Šrouby do dřeva s kulatou hlavou DIN 96 s drážkou (běžně vyrobené z mosazi) se často používají ve speciálních dekorativních nebo funkčních nastaveních kvůli jejich přirozenému zlatému vzhledu, vynikající odolnosti proti korozi a vodivosti.

Materiál	Charakteristika	Použitelné scénáře
Mosaz, CuZn	Vzhled je krásný a má zlatou barvu. Má dobrou odolnost proti korozi, ale jeho pevnost je nižší než u uhlíkové oceli.	Špičkový nábytek, restaurování starožitností, umělecké instalace, dekorativní kování, elektrické přípojky
Bronz	Jeho odolnost proti korozi je lepší než u mosazi a jeho vzhled je tmavší hnědé barvy.	Nádoby, venkovní dekorace, fixace soch

Po	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k max	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k min	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n min	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t max	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

（4）Další volitelné materiály

Hliníková slitina

Lehký, odolný proti korozi, ale s nižší pevností

Vhodné pro dočasnou konstrukci, lehkou dekoraci a výstavní uspořádání

Titanová slitina

Extrémně vysoká pevnost, extrémně odolná proti korozi, ale s vysokou cenou a obtížným zpracováním

Vhodné pro speciální oblasti, jako je letecký průmysl a špičkové lékařské vybavení

FAQ

（1）Zkoroduje uhlíková ocel Šroub do dřeva s kulatou hlavou DIN 96 s drážkou během námořní přepravy?

Abychom snížili riziko rzi způsobené vlhkostí během přepravy, obvykle přijímáme ochranná opatření, jako je antikorozní papír VCI + těsnění plastového sáčku + vysoušedlo, které může účinně zabránit korozi.

（2）Jak vyhodnotit korozní odolnost šroubů DIN 96?

Odolnost proti korozi se posuzuje zkouškami v solné mlze. Pozinkované šrouby z uhlíkové oceli obvykle vydrží 48-100 hodin; šrouby z nerezové oceli vydrží stovky až tisíce hodin bez koroze.

（3）Jaký by měl být montážní moment?

Točivý moment závisí na materiálu, druhu dřeva a podmínkách mazání. Když je například 4 mm šroub do dřeva s kulatou hlavou DIN 96 z uhlíkové oceli zašroubován do tvrdého dřeva, je doporučený točivý moment přibližně 2–3 N·m. Překročení této hodnoty může způsobit vyklouznutí drážky nebo zlomení hlavy.
