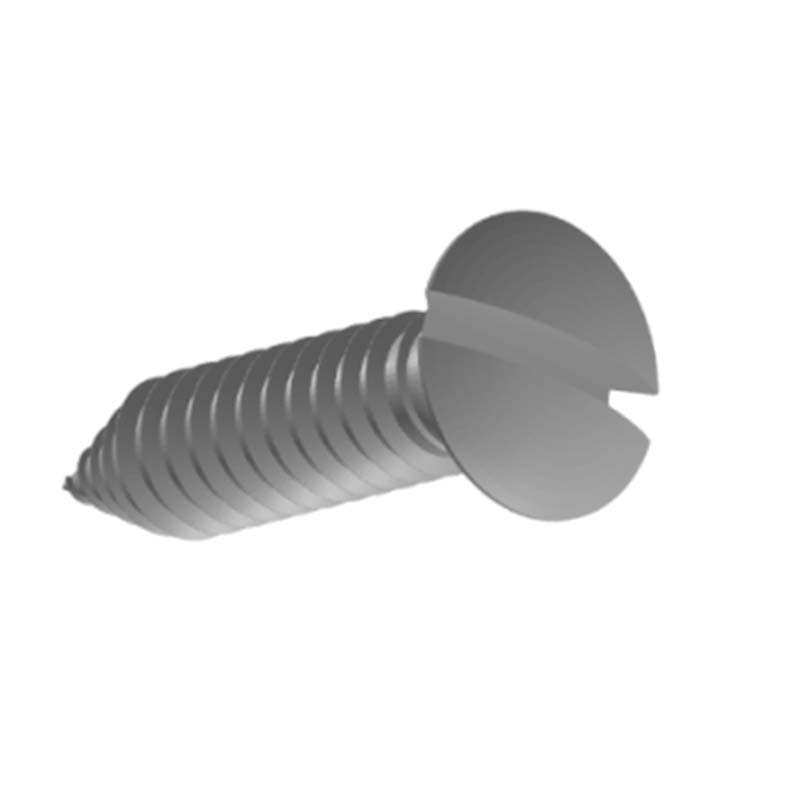

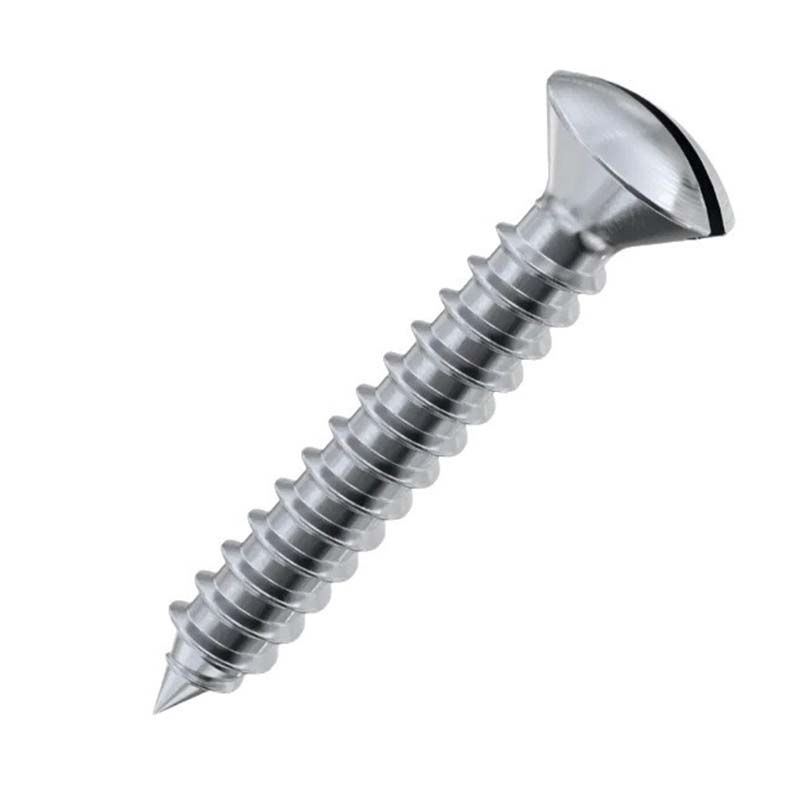

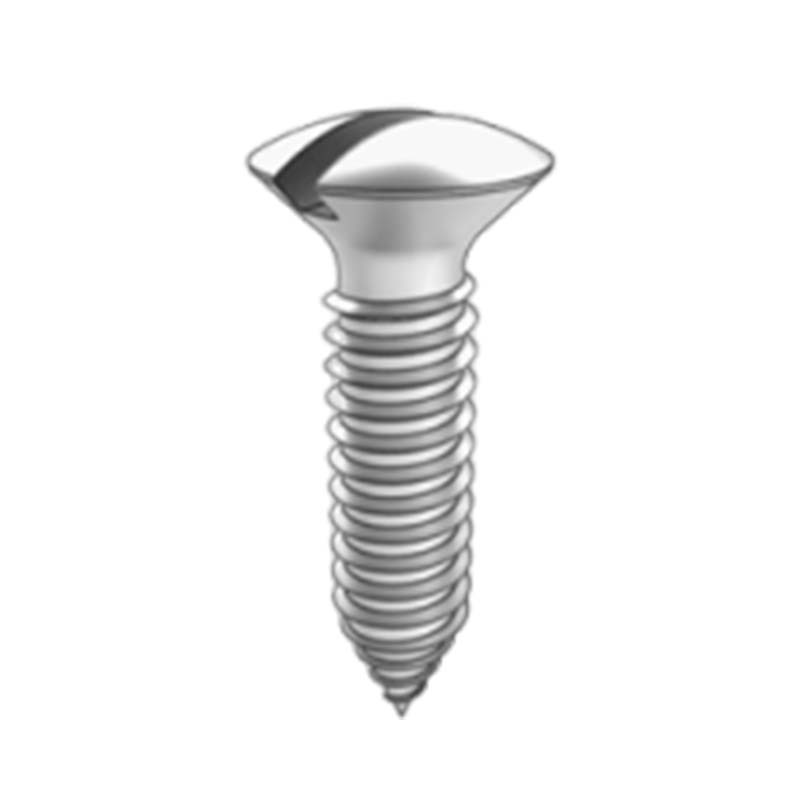

Závrtný šroub se zápustnou hlavou s drážkou

Hlava závitořezných šroubů se zápustnou hlavou s drážkou je mírně vyvýšená a má drážku pro šroubovák. Mohou zarážet vlastní závity do dřeva, plastu nebo tenkého kovu. Šrouby vyráběné továrnou Xiaoguo® splňují standardní specifikace.

Modelka:GB/T 5284-1985

Odeslat dotaz

Popis výrobku

Jeden konec drážkovaného závitořezného šroubu se zápustnou hlavou je polozapuštěná hlava s drážkou a určitým zakřivením; druhý konec je závitová tyč, která dokáže vrtat vlastní závity do materiálu bez nutnosti předvrtání. Zvládne většinu běžných scénářů použití.

Parametry produktu

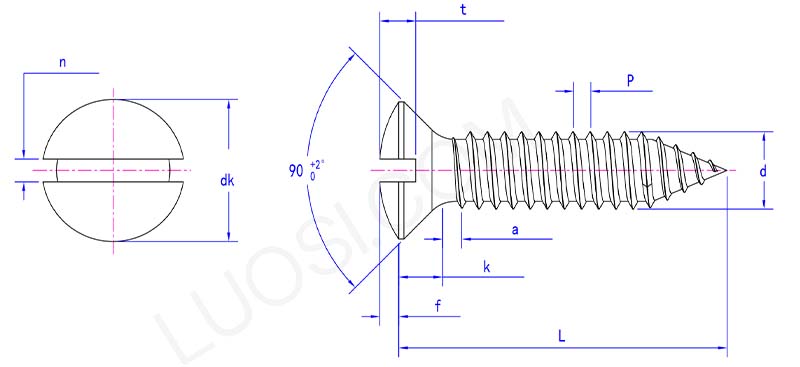

slotted raised countersunk head tapping screw parameter

Po	ULICE2.2	ULICE2.9	ULICE3.5	ULICE4.2	ULICE4.8	ULICE5.5	ULICE6.3	ULICE8	ULICE9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
dk max	3.8	5.5	7.3	8.4	9.3	10.3	11.3	15.8	18.3
dk min	3.5	5.2	6.9	8	8.9	9.9	10.9	15.4	17.8
f	0.5	0.7	0.8	1	1.2	1.3	1.4	2	2.3
k max	1.1	1.7	2.35	2.6	2.8	3	3.15	4.65	5.25
n min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n max	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
t min	0.8	1.2	1.4	1.6	2	2.2	2.4	3.2	3.8
t max	1	1.45	1.7	1.9	2.4	2.6	2.8	3.7	4.4

Vlastnosti produktu

Jeho konstrukce samořezného závitu je velmi důmyslná. Rozteč a profil zubu byly pečlivě zváženy. Může snadno vrtat závity na různých materiálech a vytvořené závitové spoje jsou velmi pevné a je nepravděpodobné, že by se uvolnily. Úhel a tvar polozapuštěné části jsou standardní a mohou se dokonale přizpůsobit běžným požadavkům na instalaci.

Horní část šroubů se zápustnou hlavou s drážkou má mírně kopulovitý tvar, s plochou drážkou na horní straně, ale spodní část je nakloněna tak, aby byla v úrovni spodní části šroubu. Tato malá kopulovitá konstrukce zvyšuje nosnou sílu hlavy šroubu a přitom zůstává téměř plochá. Hlava tohoto šroubu je pevnější než standardní šroub se zápustnou hlavou a lícuje se spojovanými předměty.

Samořezné šrouby se zápustnou hlavou s drážkou mají atraktivnější vzhled než běžné šrouby se zápustnou hlavou. Vršek hlavy šroubu je nižší, ale i tak se dá hladce zašroubovat. Kvůli štěrbinám na hlavě šroubu je zapotřebí plochý šroubovák. Často se používají při montáži nábytku, kování skříní nebo v jakékoli situaci, kdy je zapotřebí hladký povrch, ale hlava musí být pevnější.

Zápustné šrouby se zápustnou hlavou s drážkou mohou dosáhnout vzhledu zapuštěné instalace při mírně vyšší výšce hlavy. Malá kopule poskytuje další materiál, díky čemuž je hlava pevnější a štěrbina hlubší (méně náchylná k odlupování). Samovrtání do materiálů, jako jsou dřevovláknité desky střední hustoty (MDF) nebo měkčí kovy, hlava zůstává neporušená.
