Typ F Závitořezný šroub s válcovou hlavou s drážkou

Závitořezné šrouby s půlkulatou hlavou typu F vyrobené továrnou Xiaoguo® splňují prováděcí normu GB/T 5282-1985. Obvykle se používají k upevnění vík, podpěr nebo lehkých součástí. Pokud si přejete otestovat kvalitu, můžeme vám zdarma zaslat vzorky.

Modelka:GB/T 5282-1985

Odeslat dotaz

Popis výrobku

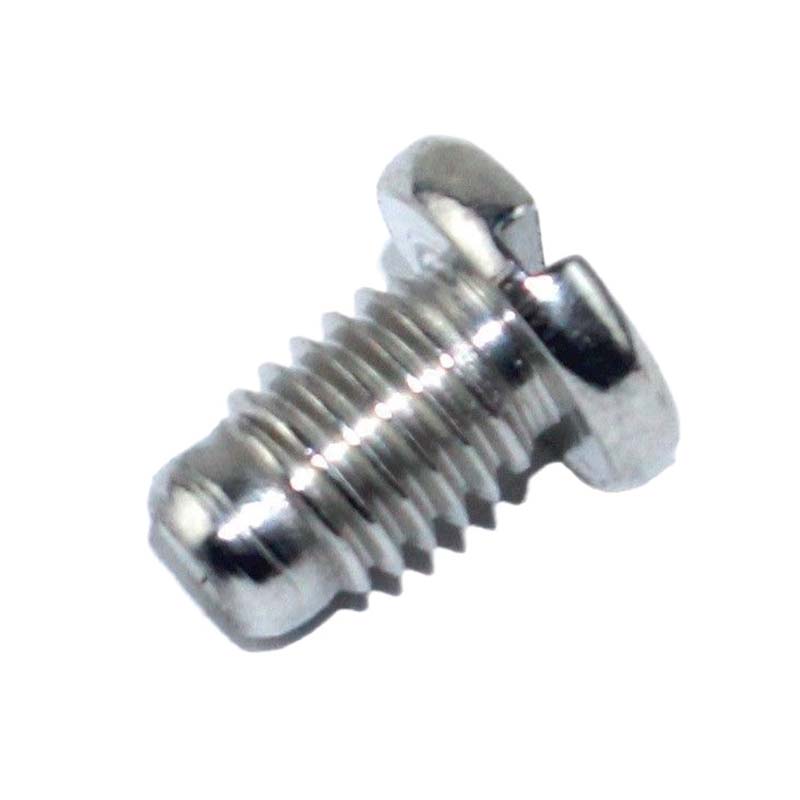

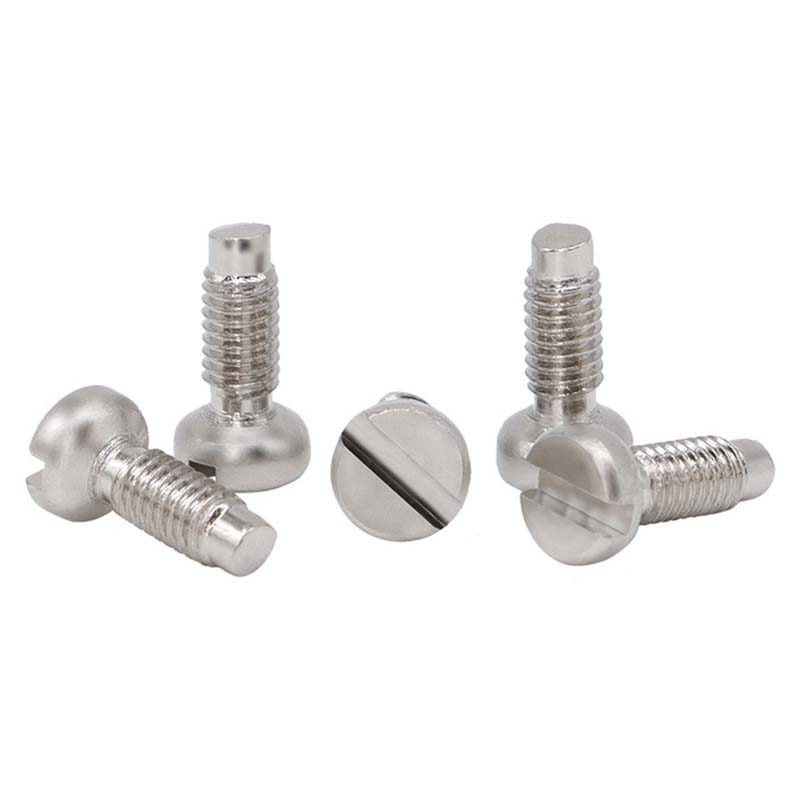

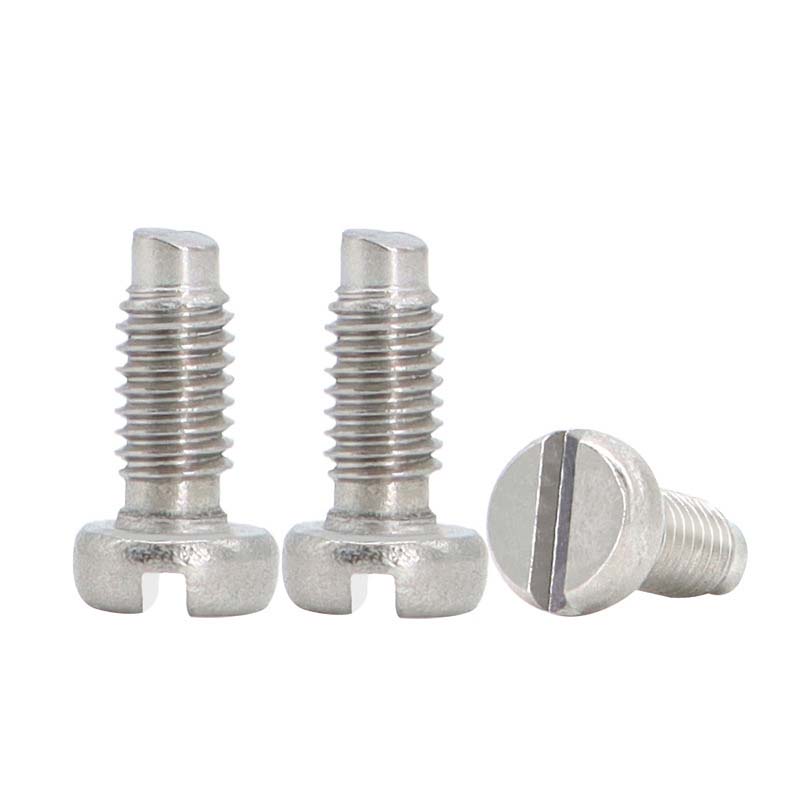

Hlava závitořezného šroubu s válcovou hlavou s drážkou typu F má tvar misky s plochým vrškem a hladkými okraji. Uprostřed je jediná štěrbina, která je vhodná pro ovládání šroubovákem. Šroub má speciální závit, který umožňuje, aby se během montáže sám zařezal do materiálu.

Vlastnosti produktu

Závitořezné šrouby s plochou hlavou typu F mají naši známou kruhovou hlavu a drážku pro ploché šroubováky. Při zašroubování šroubů dojde k samořezání. Pokud nepotřebujete hladký povrch, můžete je použít. Hlava může vyčnívat, což je velmi vhodné pro mnoho rozvodných skříní, plastových krytů nebo pevných ozdobných lišt.

Závitořezné šrouby s plochou hlavou s drážkou typu F kombinují samořezné jemné závity (typ F), kulaté hlavy a jednoduchý drážkovací pohon. Jsou preferovanou volbou pro základní šrouby při údržbě starých zařízení, plastových komponentů nebo lamp, které vyžadují materiály, které se netrhají. Jsou nejvhodnější pro měkčí materiály, protože jejich závity jsou jemnější a nepoškodí materiály jako je plast.

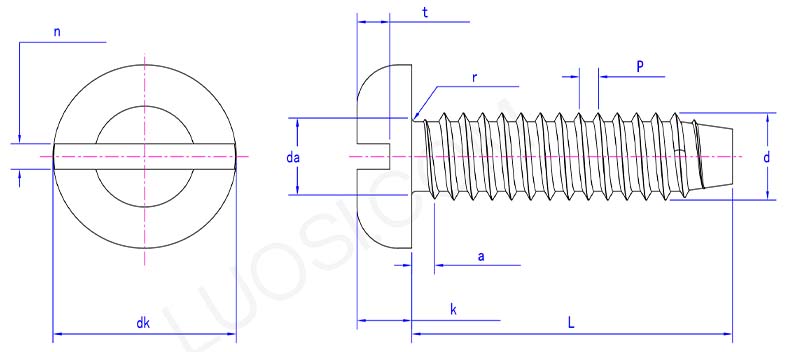

Type F Slotted Pan Head Tapping Screw parameter

Po	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
ano max	2.8	3.5	4.1	4.9	5.5	6.3	7.1	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.6	7.6	9.1	10.6	11.6	15.6	19.5
k max	1.3	1.8	2.1	2.4	3	3.2	3.6	4.8	6
k min	1.1	1.6	1.9	2.2	2.7	2.9	3.3	4.5	5.7
n min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n max	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
t min	0.5	0.7	0.8	1	1.2	1.3	1.4	1.9	2.4

Konstrukce drážky závitořezného šroubu s válcovou hlavou F je jednoduchá, ale vyžaduje pečlivé zasunutí. Jejich stopkové hlavy jsou umístěny nad povrchem, takže nejsou vhodné pro zapuštěnou instalaci. Vybírejte je pro upevnění součástí na plastové kryty, upevnění dřevěných desek upevněných na kovových rámech nebo podobných měkčích materiálů.

Průměr závitořezného šroubu s drážkovanou hlavou typu F je větší, obecně 2-3krát větší než průměr hřídele šroubu, což může poskytnout lepší podporu a zabránit poškození materiálu v důsledku nerovnoměrné síly. Stoupání závitu je poměrně široké, což má za následek menší odpor při řezání do materiálu, takže je méně pravděpodobné, že způsobí praskání materiálu. Je vhodný zejména pro měkké materiály jako je borovicové dřevo a plasty.
