Projekční svorníky typu T3

Projekční přivařovací svorníky typu T3 jsou speciálně navrženy pro bodové svařování. Jejich malé výstupky se taví a spojují s kovovým povrchem. Jsou vhodné pro automobilové komponenty, elektrické rámy nebo kovové panely. Továrna Xiaoguo® má dostatek zásob.

Modelka:IFI 148-2-2002

Odeslat dotaz

Popis výrobku

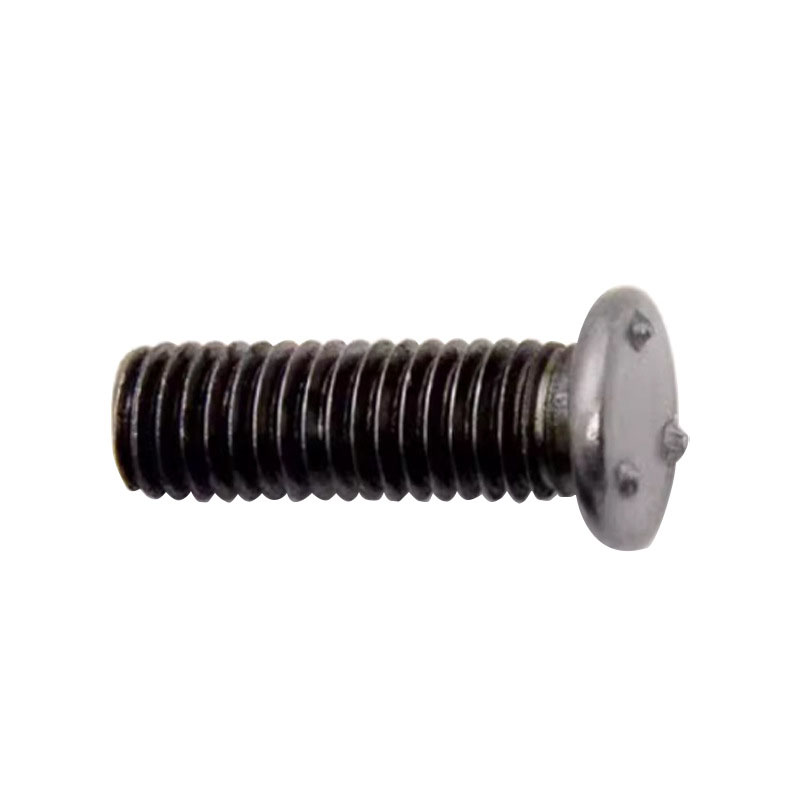

Projekční přivařovací svorníky typu T3 jsou typem spojovacího kusu používaného pro přivaření a fixaci. Jedná se o kovovou tyč se závity po celé délce a na hlavě je několik malých výstupků, které jsou klíčové při procesu svařování. K dispozici jsou také různé délky.

Funkce aplikace

Projekční přivařovací trny T3 se používají k opravě rezavých panelů karoserie nákladních automobilů. Mohou zjednodušit proces údržby. Připevněte jej k tenké základní desce. Špička může propálit rez, čímž se dosáhne bezpečného svaru. Novou pevnou vodicí lištu lze přímo připevnit k čepu pomocí šroubů. Není potřeba vrtat otvory do blatníku ani instalovat matice.

Projekční svorníky typu T3 se používají při výrobě hliníkových lodních vodících lišt. Jsou vhodné pro námořní slitiny a lze je použít jako antikorozní podpěry vodicích kolejnic. Použitím nastavení nízké teploty lze provádět svařování skrz bok trupu bez deformace. Našroubujte vodicí lištu z nerezové oceli na šroub na horní plošině. Je odolnější vůči posypové soli než závitové spoje. Vrtání nezpůsobí únik.

K vyztužení kovových schodišťových stupňů se používají projekční přivařovací trny typu T3. Lze je použít k přidání úchopových pásků. Svařte špičku každých 6 palců. Připevněte protiskluzovou gumu přímo k čepu pomocí šroubů. Bodové svařování může na starých schodištích proniknout vrstvou oxidu. Může projít testem protiskluznosti OSHA bez nutnosti broušení.

Type T3 projection weld stud parameter

Po	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk max	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k max	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 max	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Funkce produktu

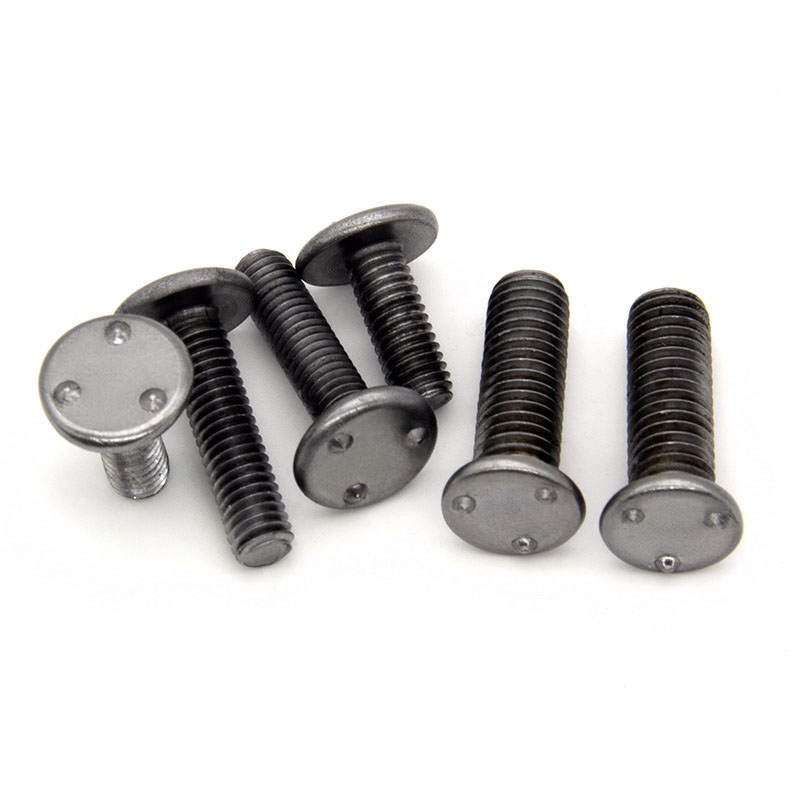

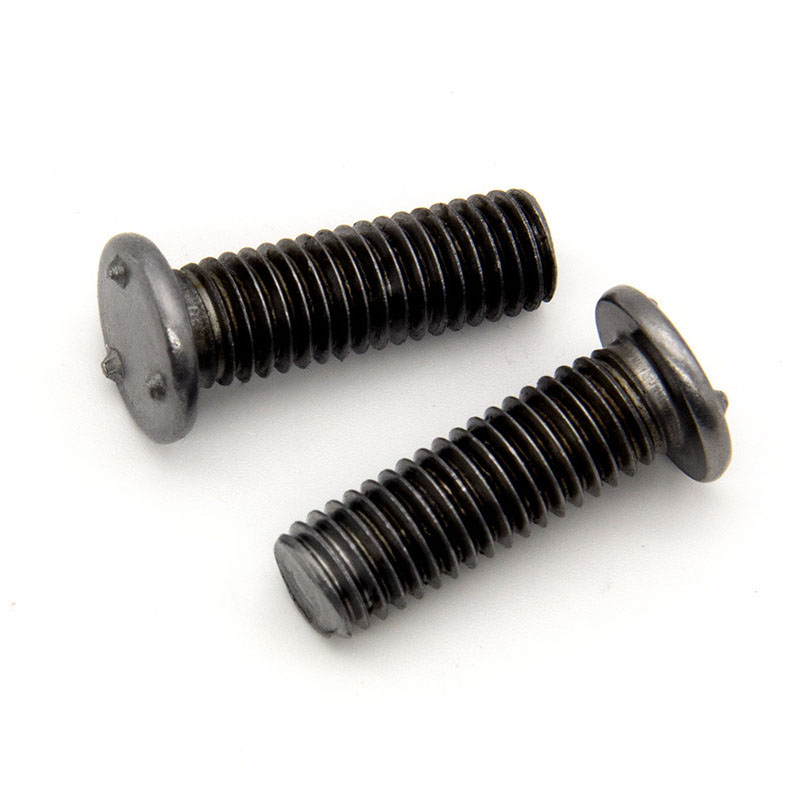

Nejvýraznějším znakem projekčních svorníků typu T3 je vyčnívající design na hlavě. Výstupky mají jednotnou velikost a mohou se během svařování přesně dotýkat povrchu obrobku. Při průchodu proudu se teplo soustředí na výstupky, které se taví a spojují s obrobkem. Po svaření jsou závitový sloup a obrobek těsně spojeny téměř bez mezery.
