Typ Projekční svorníky TD

Konstrukce vyčnívajících přivařovacích svorníků typu TD přispívá k vytvoření bezpečného spojení na kovovém povrchu. Vyčnívající část může koncentrovat svařovací teplo, díky čemuž je svařovací proces rychlý a stabilní. Společnost Xiaoguo® Company přísně dodržuje standardy IFI 148-3-2002 pro výrobu.

Modelka:IFI 148-3-2002

Odeslat dotaz

Popis výrobku

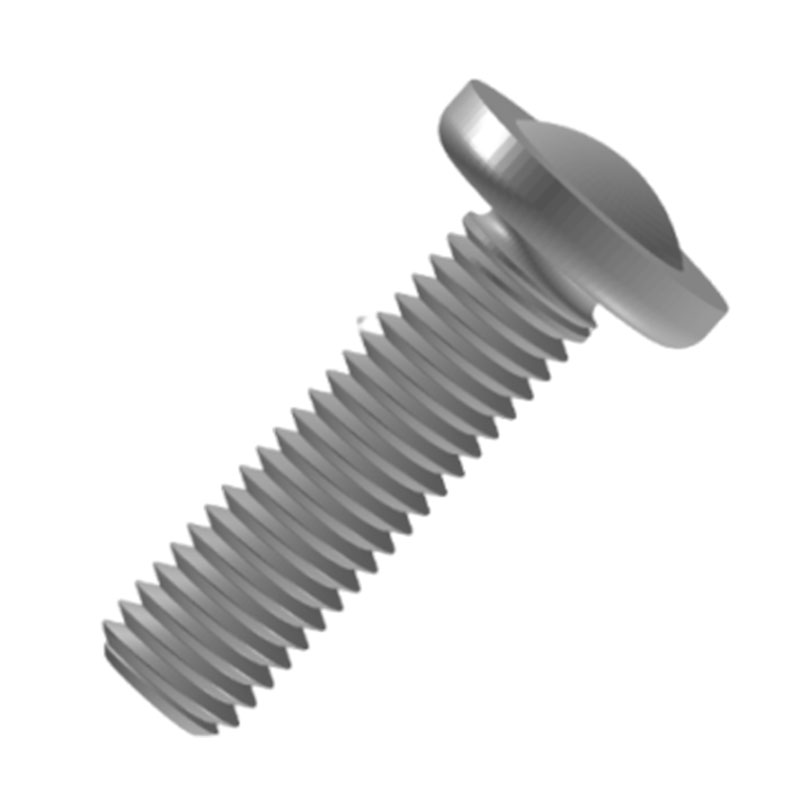

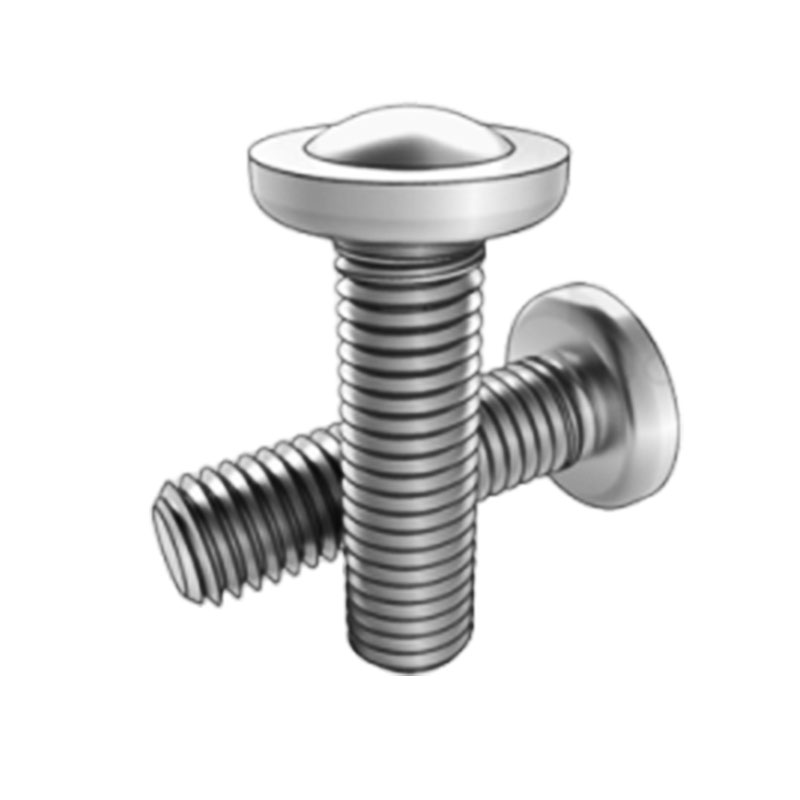

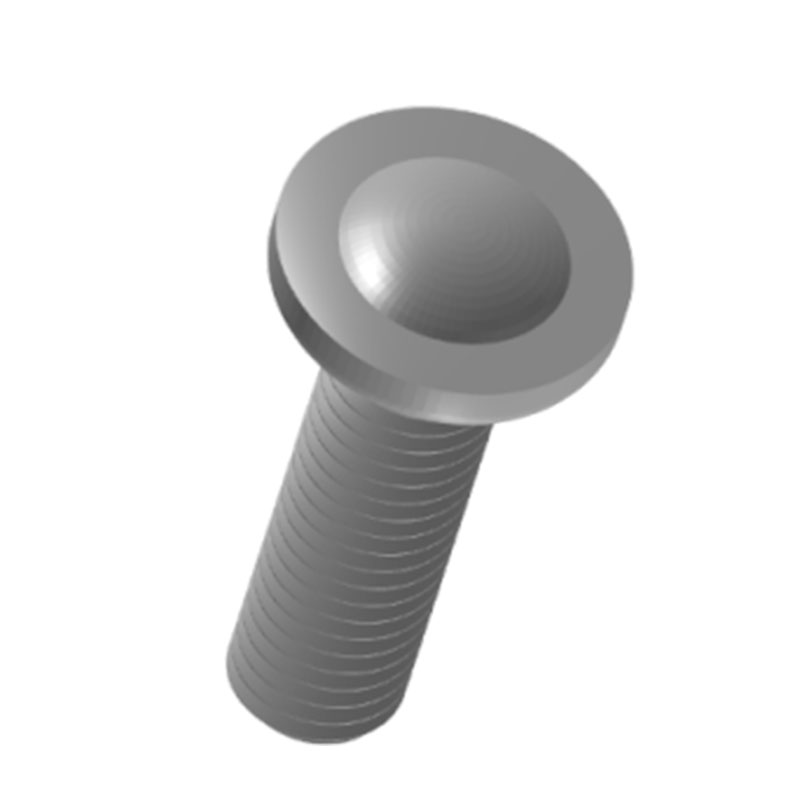

Přivařovací svorníky typu TD mají kulatou hlavu s tělem závitové tyče připevněným níže. Přechodová oblast mezi hlavou a tyčí je velmi hladká a pravidelná. K dispozici jsou různé velikosti a délky závitů, které lze přizpůsobit různým scénářům vyžadujícím fixaci svařováním.

Parametry produktu

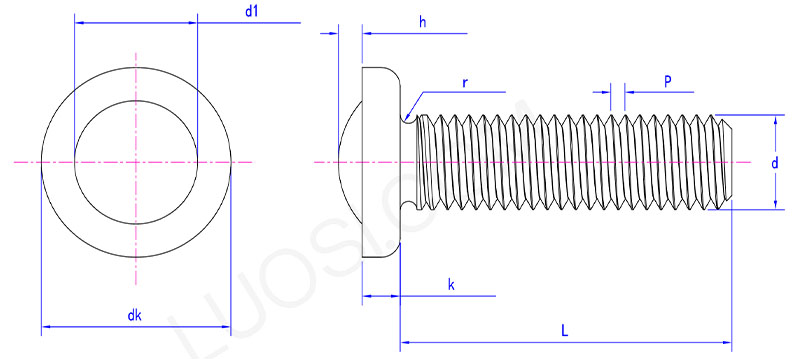

type TD projection weld stud parameter

Po	#6	#8	#10	1/4	5/16	3/8	1/2
P	32	32	24	20	18	16	13
dk max	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.24	0.303	0.368	0.485	0.605	0.725	0.975
k max	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d1 max	0.143	0.169	0.195	0.255	0.317	0.38	0.505
d1 min	0.133	0.159	0.185	0.245	0.307	0.37	0.495
h max	0.027	0.028	0.028	0.031	0.031	0.033	0.035
h min	0.022	0.023	0.023	0.026	0.026	0.028	0.03
r max	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Aplikace

Projekční svorníky TD se běžně používají v automobilovém průmyslu. Při výrobě komponentů, jako jsou karoserie a podvozky, je běžné fixovat různé malé díly na místo. Například instalace uzamykacích mechanismů na dveře auta nebo upevnění malých podpěr na podvozku. Po použití těchto metod se komponenty vozu nebudou při jízdě třást ani vydávat abnormální zvuky.

Přivařovací svorníky typu TD se liší od běžných šroubů. Díky tomuto speciálnímu tvaru hlavy může být během procesu svařování proud koncentrovanější a distribuce tepla je rovnoměrnější. Kvalita svarového spoje je obzvláště stabilní. Kromě toho je závit zpracován velmi úhledně a je velmi hladký, když je matice utažena, aniž by se zadřela.

Projekční přivařovací svorníky typu TD se používají při montáži domácích spotřebičů. Například při montáži vnějšího pláště pračky je třeba upevnit držák motoru dovnitř, přivařit tento sloupek šroubu k vnějšímu plášti, poté nainstalovat držák nahoru a utáhnout matici. Police v chladničce jsou pevné a jsou instalovány malé součásti venkovní jednotky klimatizace. Použití této metody pro svařování je robustní a pohodlné.

Vlastnosti produktu

Projekční přivařovací svorníky typu TD nabízejí při svařování pohodlí i pevnost. Při svařování je to extrémně pohodlné. Stačí na něj svařenec umístit, není třeba se trápit s vyrovnáváním. Po zapnutí se šrouby a svařenec velmi rychle spojí s extrémně vysokou účinností. Navíc je svařování extrémně pevné. Ať už je tahaný nebo otřesený, jen tak se neuvolní.
