Typ UR Projection Weld Studs

Přivařovací svorníky typu UR vyráběné dodavatelem Xiaoguo® splňují normy IFI 148-4-2002. Ve výrobních závodech se běžně používají ke spojování silných kovových součástí a bezpečné svařování těchto součástí je životně důležité. Můžeme nabídnout vzorky zdarma.

Modelka:IFI 148-4-2002

Odeslat dotaz

Popis výrobku

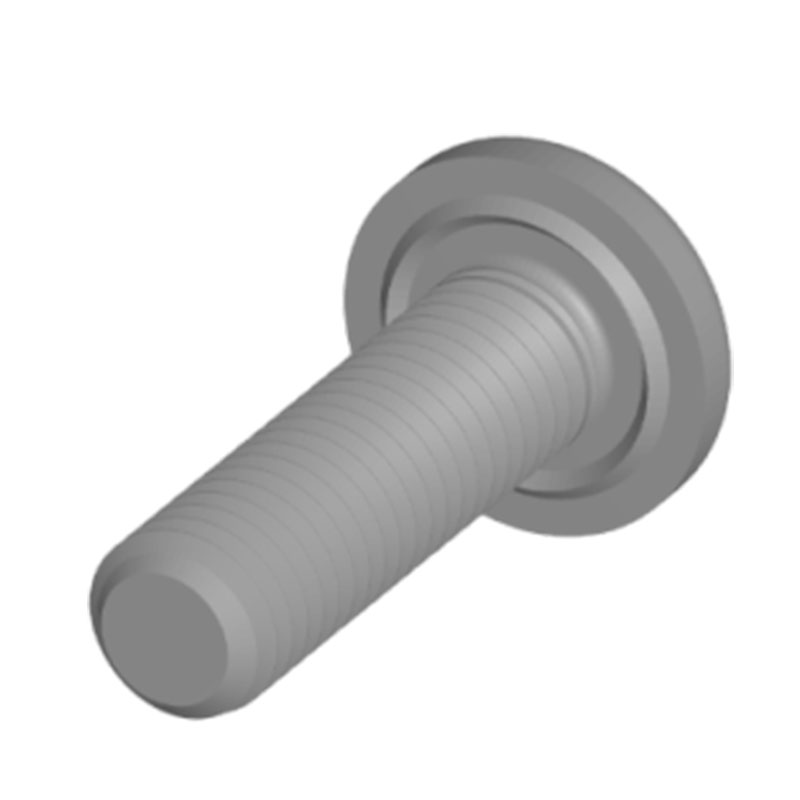

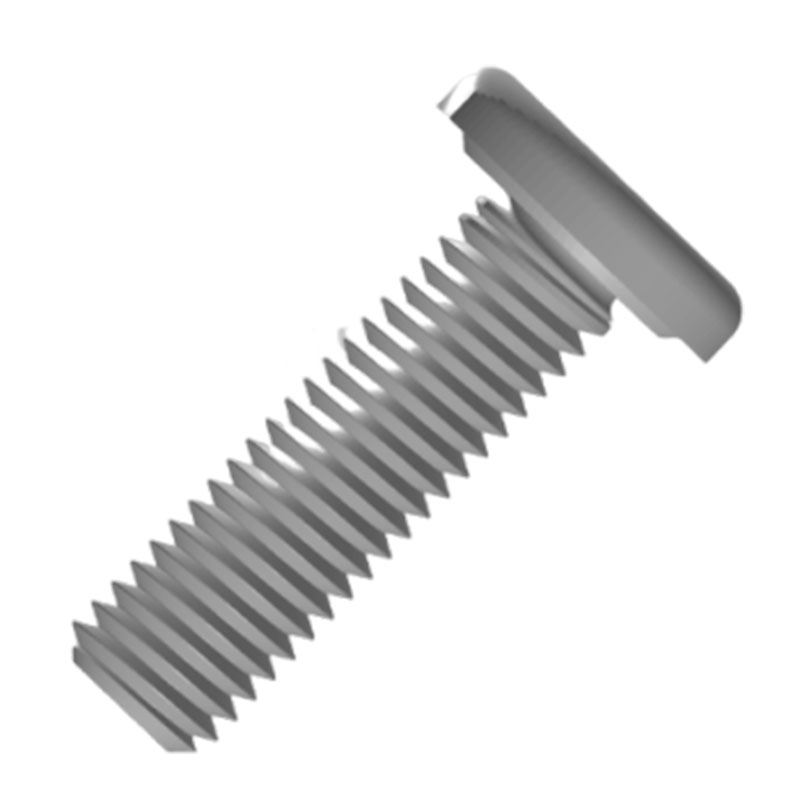

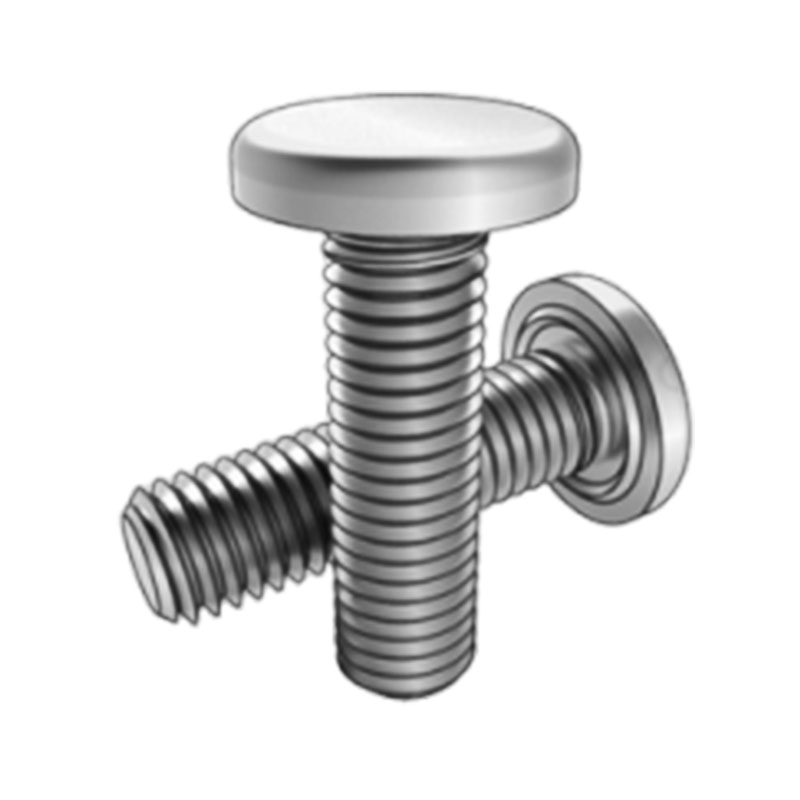

Přivařovací svorníky typu UR mají velký kruhový tvar ploché hlavy s hladkým a plochým povrchem, který může zvětšit kontaktní plochu s povrchem spojovaného dílu. Často se používají při spojování tenkých desek a dekorativních prvků.

Vlastnosti produktu

Celozávitové čepy s oválným hrotem mají v podstatě závity procházející celým čepem, přičemž jeden konec se postupně zužuje do oválné hlavy. Je to jako vodítko, které během instalace hladce zavádí čepy do otvorů. To znamená, že je méně pravděpodobné, že poškodíte závity na dílech, zejména při ručním provozu nebo v úzkých prostorách. Na druhém konci použijte standardní matici.

Po dokončení svařování tvoří výstupkové přivařovací svorníky typu UR vysoce pevné spojení s obrobkem, schopné odolávat velkým tahovým silám, smykovým silám a vibracím. I při dlouhodobém používání, kdy je vystaven vnějším silám nebo vibracím zařízení, je nepravděpodobné, že by se uvolnil nebo spadl, jako například při svařování spojovacích uzlů mezi ocelovými nosníky a ocelovými sloupy ve stavebních ocelových konstrukcích, které mohou zajistit stabilitu konstrukce budovy.

Přesnost závitového zpracování UR projekčních svarových svorníků je vysoká. Pevně a hladce pasují se standardními maticemi nebo součástmi s vnitřním závitem a při montáži nebudou žádné problémy jako lepení nebo prokluzování závitu. To zajišťuje, že následná instalace dalších komponent může být dokončena snadno a přesně, čímž se zlepší celková kvalita montáže.

Svařovací svorníky typu UR se velmi snadno obsluhují a nevyžadují složitý proces polohování. Během procesu svařování umožňuje speciální vyvýšená konstrukce na hlavě rychle přilnout ke svařovanému kusu. Jakmile je svařovací zařízení zapnuto, zvýšená část se rychle roztaví a pevně přivaří čep ke svařovanému kusu. To výrazně zkracuje dobu instalace a zvyšuje efektivitu výroby.

Parametry produktu

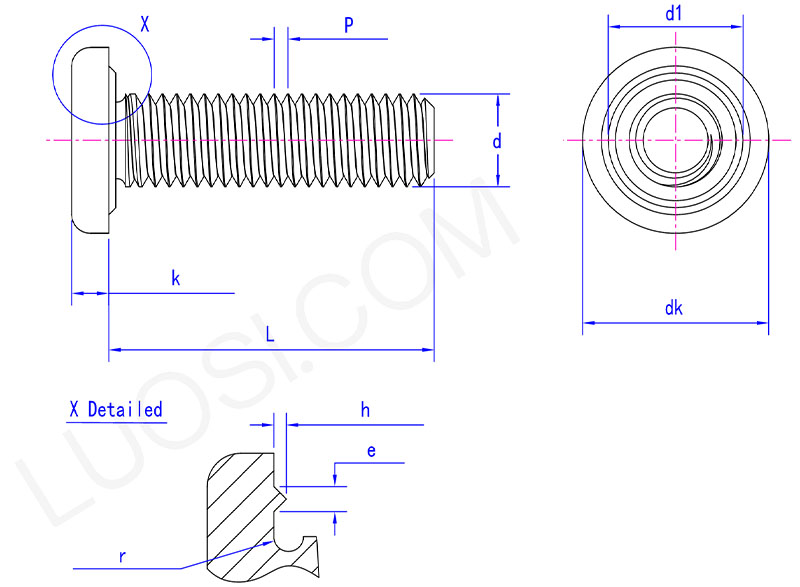

Type UR projection weld stud parameter

Po	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h max	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
h min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
