Svařovací matice ve stylu T

Svařovací matice typu T s pozitivním svařováním jsou specializované upevňovací prvky určené pro trvalé připevnění k plechu nebo jiným tenkým materiálům pomocí projekčního svařování. Xiaoguo® nabízí služby přizpůsobení výrobcům a dalším klientům, aby splnily jejich specifické požadavky na spojovací prvky.

Modelka:JIS B1196-3.1-1994

Odeslat dotaz

Popis výrobku

Pozitivní svarové matice ve stylu T jsou při výrobě automobilů všude. Drží pohromadě důležité části, jako jsou panely karoserie, držáky, rámy sedadel, obložení, přístrojové desky, výfukové systémy a části podvozku.

K jejich instalaci potřebujete přístup pouze z jedné strany, jsou pevné, odolávají vibracím a dobře fungují při svařování robotem. Proto jsou na velkoobjemových montážních linkách automobilů nutností. Tyto matice zůstávají spolehlivé po celou dobu životnosti vozidla a udržují závitové spoje pevné i na nerovných vozovkách.

Podrobnosti o produktu:

Kromě automobilů se svařovací matice s pozitivním svarem ve stylu T hojně používají při výrobě rámů průmyslových strojů, skříní, ovládacích panelů, krytů a pracovních stanic. Vytvářejí silná místa se závitem pro montáž dílů, krytů, přístupových panelů a menších sestav na plechové kryty.

Svařovací matice typu T s pozitivním svarem lícují, takže vnitřní a vnější povrchy zůstávají hladké. Na jejich síle záleží, protože pomáhají udržet věci zarovnané a drží těžké díly na místě ve složitých strojích a ochranných konstrukcích.

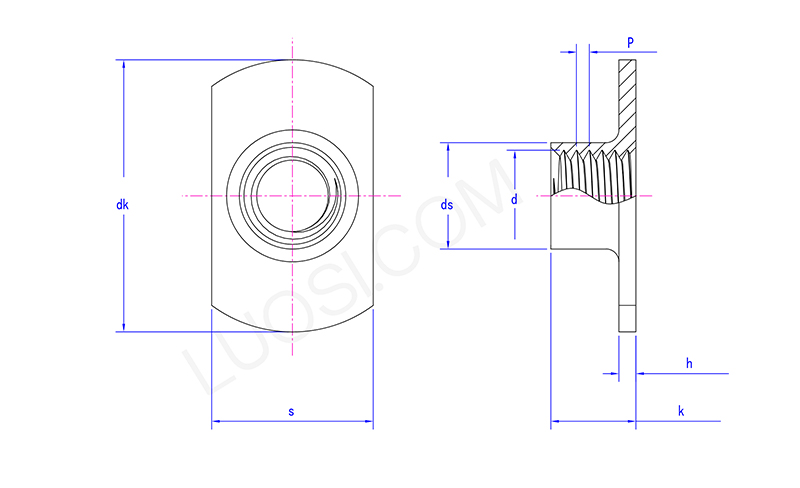

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1,25	1,25 丨 1,5	1,5 丨 1,75
dk max	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7

Cenová dostupnost:

Jakou váhu naše svařovací matice typu T s pozitivním svarem dokážou zvládnout – například jak moc je můžete vytlačit nebo kolik kroucení vydrží – závisí na velikosti matice (závitu), na tom, jak silný nebo silný je základní materiál a jak dobrý je svar.

Máme podrobné listy s minimálními očekávanými počty pro různá nastavení, testované za standardních podmínek (jako jsou pravidla AWS). Stačí se zeptat a my vám jeden poskytneme pro jakékoli konkrétní číslo dílu přivařovací matice T-Style.
