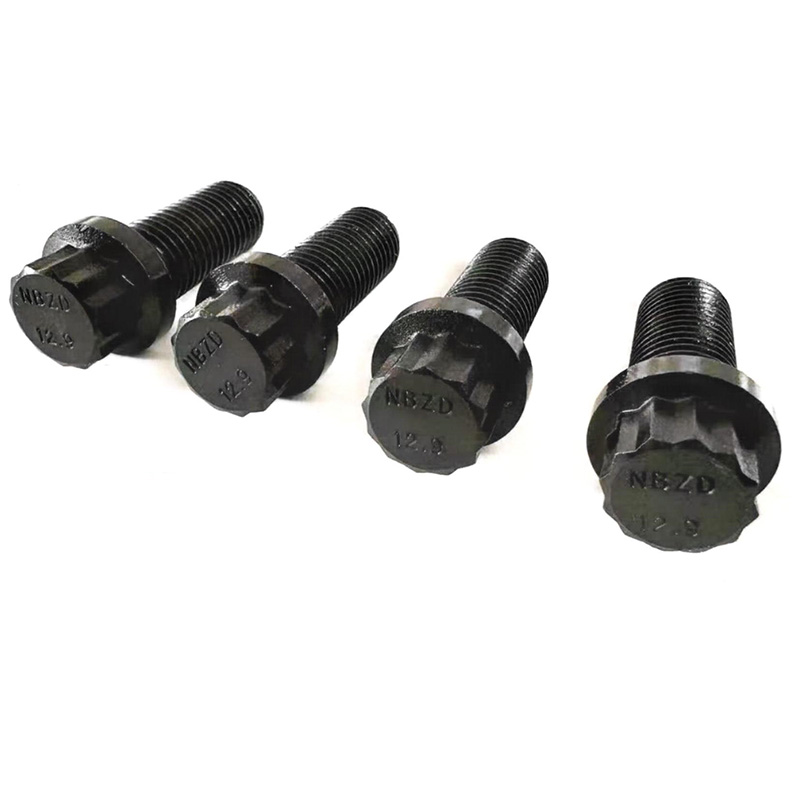

12bodový přírubový šroub

Okamžitě hromadně objednejte 12bodový přírubový šroub Xiaoguo®. Tento produkt se vyznačuje unikátní konstrukcí 12bodové hlavy a je vyroben z legované oceli 12,9 třídy, která prošla procesy kalení a popouštění, s konečnou pevností v tahu přesahující 1200 MPa, což je vhodné pro použití v těžkých částech motoru.

Odeslat dotaz

Popis výrobku

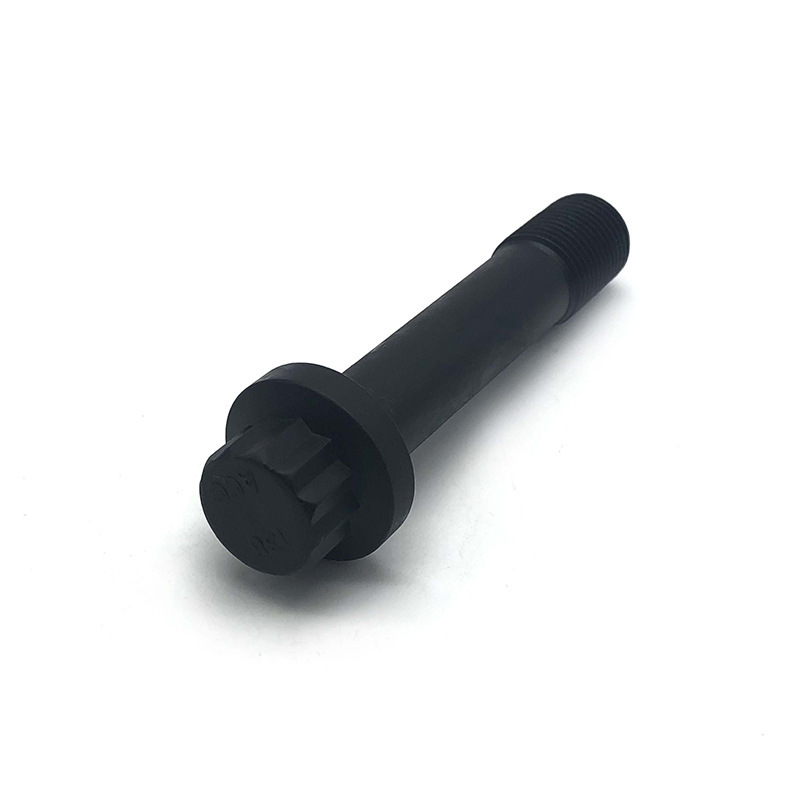

12bodový šroub s přírubou je vysoce výkonný spojovací prvek s hlavou s dvanácti rohy a zvětšenou opěrnou plochou příruby ve spodní části. Jeho tvar hlavy využívá dvojitý šestiúhelníkový design, který kombinuje dvanáctibodový pohon a integrovanou přírubovou strukturu, speciálně navrženou pro vysoký krouticí moment a odolnost proti uvolňování vibrací.

Tento 12bodový přírubový šroub se běžně používá v automobilových převodových systémech, blocích motorů, leteckých motorech a vysoce pevných průmyslových zařízeních. Je to ideální řešení pro náhradu tradičních šroubů se šestihrannou hlavou a šroubů s vnitřní šestihrannou válcovou hlavou. Dvanáctistranný design povrchu pohonu umožňuje použití očkových klíčů nebo dvanáctistranných nástrčných klíčů, což umožňuje přemístění o 30° v úzkých prostorech ve srovnání se standardními šestihrannými hlavami, což vede k vyšší účinnosti instalace.

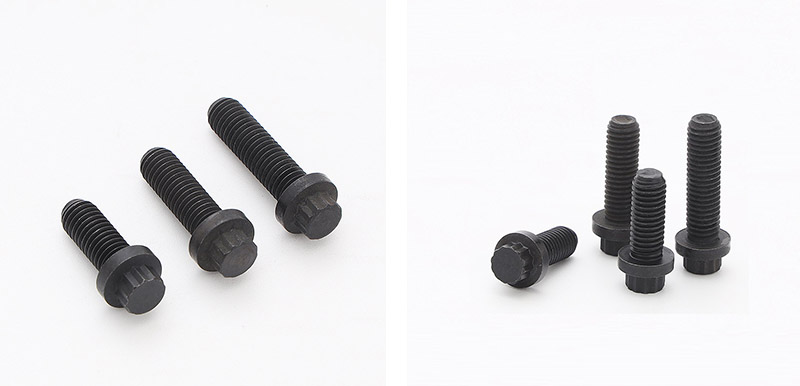

12 Point Flange Screw

Hlavní výhoda

Hlavní výhody 12bodového přírubového šroubu se odrážejí především v následujících aspektech:

（1）Dvanáctibodový typ hlavy

Více kontaktních ploch: Typ s dvanáctibodovou hlavou má dvakrát více kontaktních ploch než šestihranná hlava, což mu umožňuje vydržet vyšší utahovací moment bez poškození hlavy.

Riziko smykového úhlu je nízké: Rozložení síly je rovnoměrnější, takže je vhodné pro aplikace vyžadující vysoké předpětí.

（2）Integrovaná příruba

Samostatný povrch příruby: Nejsou nutná žádná další těsnění. Vroubkovaná nebo reliéfní struktura ve spodní části příruby spolupracuje s povrchem obrobku a vytváří silnou třecí sílu.

Vysoká odolnost proti vibracím: Dokáže udržet předpětí i ve vibrujícím prostředí, vhodné pro oblasti dynamického zatížení.

（3）Snadná instalace, šetří místo

Otočení o 30°: Dvanáctibodovou hlavu lze otočit o 30° a vložit ji do klíče pro přemístění. To ušetří polovinu místa ve srovnání s otočením šestihranné hlavy o 60°. Vhodné do omezeného prostoru.

(4) Velká nosná plocha

Zvětšený povrch příruby zvětšuje kontaktní plochu: účinně rozptyluje tlak a zabraňuje deformaci měkkých materiálů, jako je hliník a litina.

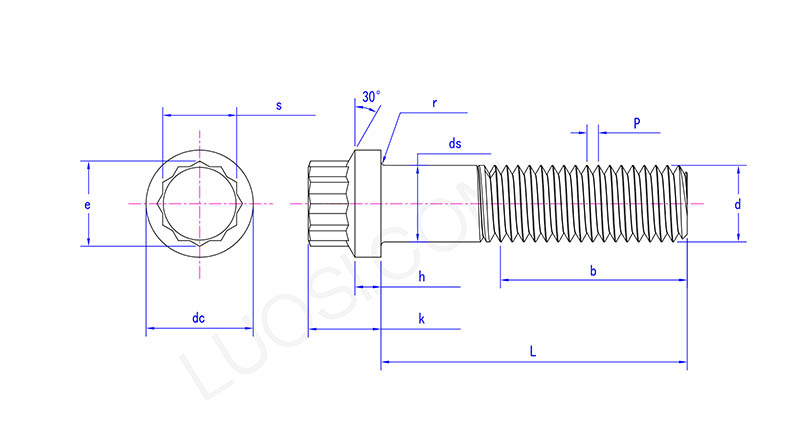

12 Point Flange Screw

Po	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
stejnosměrný max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
stejnosměrný proud min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Alternativní šestihranné šrouby

Kompatibilita vnějšího průměru hlavy: 12bodový šroub s přírubou má stejnou velikost otvoru jako standardní šestihranný šroub s válcovou hlavou, takže jej lze přímo vyměnit bez úpravy polohy otvoru a je také odolnější.

（6）Kompletní řada vysoce pevných tříd

Pokrývá třídu 8,8, 10,9, 12,9 a nerezovou ocel A2-70/A4-80, splňující potřeby všech scénářů od obecných strojů po extrémně těžké zatížení.

(7) Bohatá řešení odolná proti korozi

Nabídka různých povrchových úprav jako je elektrogalvanizace, žárové zinkování, povlak Dacromet, slitina zinku a niklu a černění, vhodné pro vnitřní, venkovní, mořské a chemické prostředí atd.

（8）Široká škála oblastí použití

Automobily (motory, převodovky, podvozky), letectví (rámy motorů, podvozky), větrná energie, těžba, petrochemie, lodě, obecné stroje atd.
