Kotevní klíny pro dodatečné uchycení

Pro hromadný nákup kotevních klínů Xiaoguo® pro uchopení pod napětím nabízíme nestandardní velikosti, laserem vyrytá loga značek a přizpůsobené balení. Můžeme poskytnout odpovídající produkty od jednotlivých otvorů až po 55 otvorů kotevních bloků, které splňují všechny specifické požadavky různých inženýrských projektů.

Odeslat dotaz

Popis výrobku

Pracovní princip

Princip činnosti kotevních klínů pro dodatečné uchopení je založen na dvou mechanismech: samosvorný klín a přenos třecí síly.

(1) Složení systému

Kompletní kotevní systém se obvykle skládá z:

Ocelové lanka (předpínací kabely): Nesou tahovou sílu.

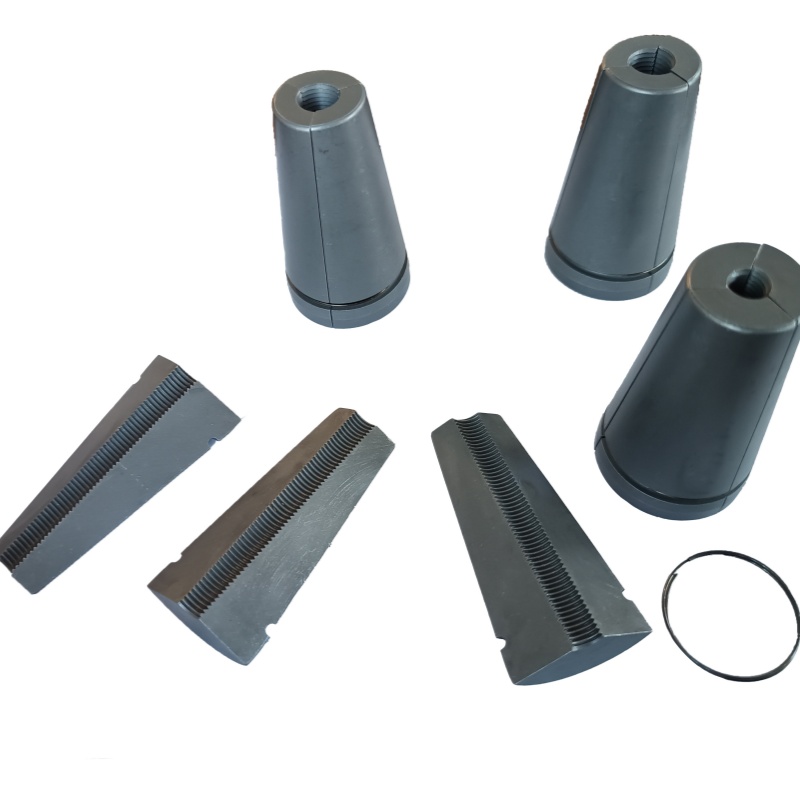

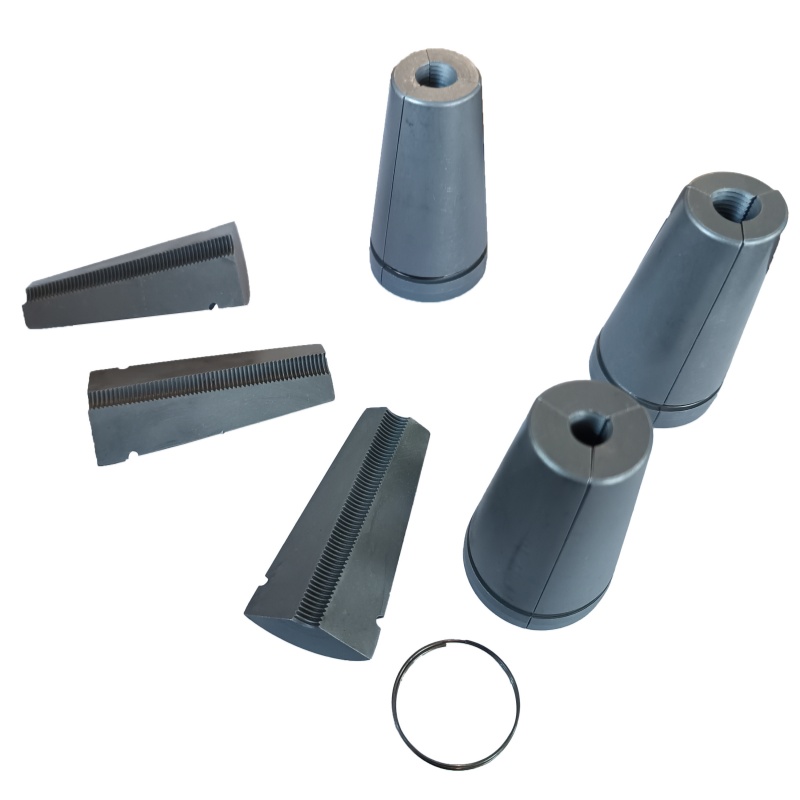

Klíny (upínací desky): Složené ze dvou nebo tří kusů, tvořících kuželovou upínací jednotku, s hřebeny na vnitřním povrchu.

Kotevní desky: S kuželovými otvory, úhel kužele otvoru odpovídá úhlu vnějšího kužele klínu (typicky asi 6°55′).

Kotevní podložky: Přenášejí tlak na beton a hrají roli místního ložiska.

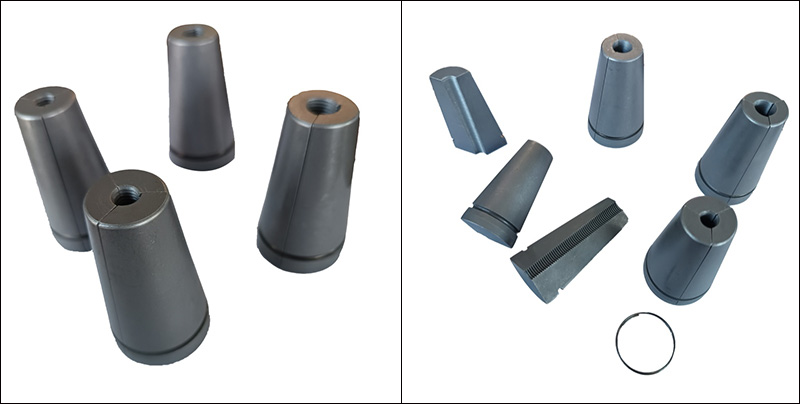

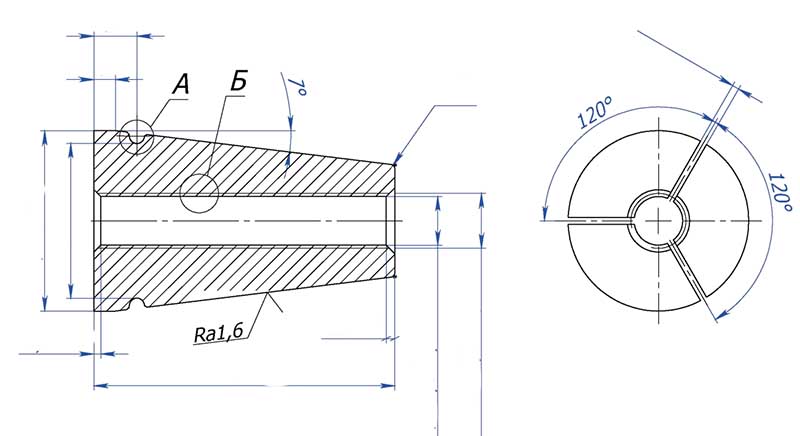

Anchor Wedges for Post Tension Griping

(2) Pracovní postup

Fáze napínání: Napínací zvedák napíná ocelové prameny. V tomto okamžiku nejsou kotevní klíny pro uchopení pod napětím ještě zcela zaklínovány a ocelové prameny se mohou volně pohybovat.

Fáze upevnění: Jakmile je dosaženo navržené napínací síly, hydraulický zvedák se zasune, aby se odlehčil. V důsledku kontaktu mezi vnější kuželovou plochou klínového bloku a vnitřní stěnou kuželového otvoru kotevní desky vzniká přetlak.

Samosvorná formace: Síla kontrakce ocelového pramene způsobuje prudké zvýšení tlaku mezi klínovým blokem a stěnou kuželového otvoru. Když je třecí síla rovna nebo větší než kontrakční síla ocelového pramene, vytvoří se statická rovnováha mezi klínovým blokem a ocelovým pramenem, stejně jako mezi klínovým blokem a kotevní deskou. Ocelová lano je poté bezpečně zajištěno.

Zadržení předpětí: Následně je napětí ocelových pramenů zcela přeneseno na betonový prvek prostřednictvím kotevních klínů pro dodatečné uchycení - kotevní deska - kotevní podložka.

（3）Samouzamykací stav

Zda může klín dosáhnout spolehlivého samosvornosti, závisí na vztahu mezi úhlem klínu (úhel kužele) a koeficientem tření. Teoreticky je samouzamykací stav:

Polovina úhlu kužele (α/2) ≤ arctan(μ)

Kde μ je koeficient tření mezi klínem a kuželovým otvorem kotevní desky.

（4）Funkce zubního vzoru

Ostré zubové vzory na vnitřním povrchu klínového bloku jsou jedním z klíčových návrhů. Během napínacích a kotvicích procesů se vzory zubů zapustí do malých důlků na povrchu ocelových pramenů, což má za následek mechanické spojení.
