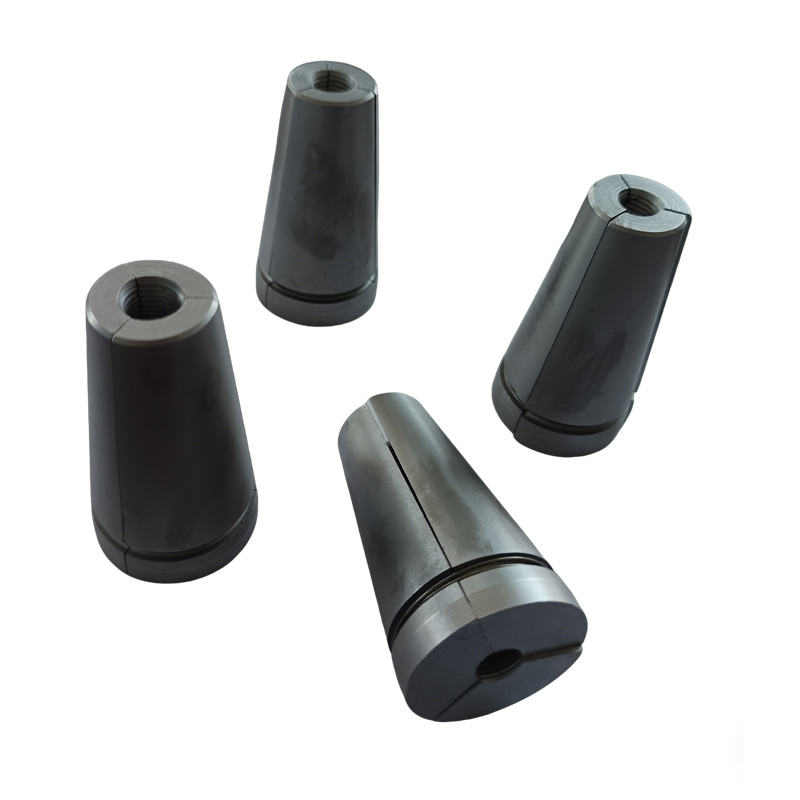

Přídavné kotevní klíny

Klíčový výkon

Výkon kotevních klínů s dodatečným napětím přímo určuje konstrukční bezpečnost a životnost velkých projektů, jako jsou mosty a budovy. Výběrem Xiaoguo® získáte spolehlivou záruku, která odolá nejpřísnějším standardům.

（1）Účinnost kotvení statické zátěže

Koeficient účinnosti ηa ≥ 0,95

Zda kotevní systém dokáže efektivně využít plnou pevnost ocelových pramenů

（2）Konečné celkové napětí

εapu ≥ 2,0 %

Měří tažnost kotevního systému v mezním stavu, aby se zabránilo křehkému porušení

(3) Únavový výkon

Žádná porucha po 2 milionech cyklů načítání

Zajišťuje, že konstrukce, jako jsou mosty a věže větrných turbín, které jsou vystaveny dlouhodobému dynamickému zatížení, se neporouchají v důsledku únavy.

（4）Ztráta třením v oblasti ukotvení

Celková ztráta v kotevním otvoru + troubení ≤ 6 %

Snižuje ztrátu efektivního předpětí způsobenou třením, což ovlivňuje účinnost napínání a kontrolu nákladů.

(5) Míra zatažení klínového bloku

Nízká zatahovací kotva ≤ 0,5 mm; Obyčejná kotva ≤ 6 mm

To přímo ovlivňuje přesnost ustavení předpětí. Čím menší je zatažení, tím menší je ztráta předpětí při usazování.

（6）Požadavky na tvrdost:

Podpěrné kotevní klíny: HRC 58-65; Kotevní deska: HB ≥ 251

Zajistěte, aby byl povrch dílů odolný proti opotřebení a nedeformoval se ani nezbortil pod velkým tlakem.

Klasifikace

Přídavné kotevní klíny lze dále rozdělit do mnoha typů. Hlavní klasifikační kritéria jsou založena na počtu kusů, tvaru vnitřních zubů a tvaru vnějšího kužele. Odpovídající konstrukční vlastnosti a použití

【1】počet kusů

(1) Dvoudílný

Konstrukční charakteristiky: Dvě symetrické klínovité upínací desky, když jsou spojeny, tvoří kruhový otvor uprostřed

Typické aplikace：Trvalá pracovní kotva, pro jednorázové použití

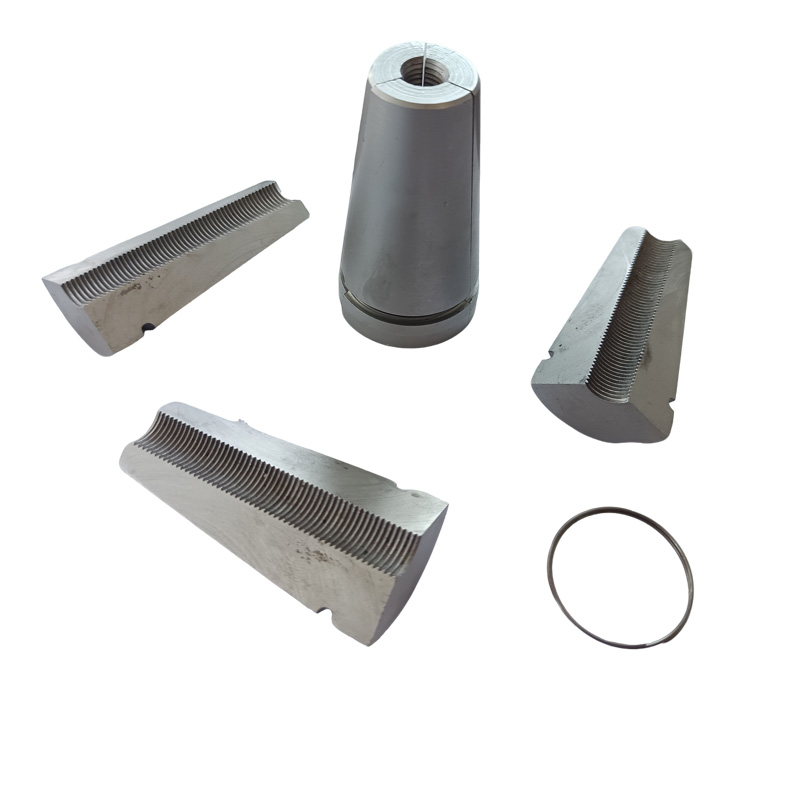

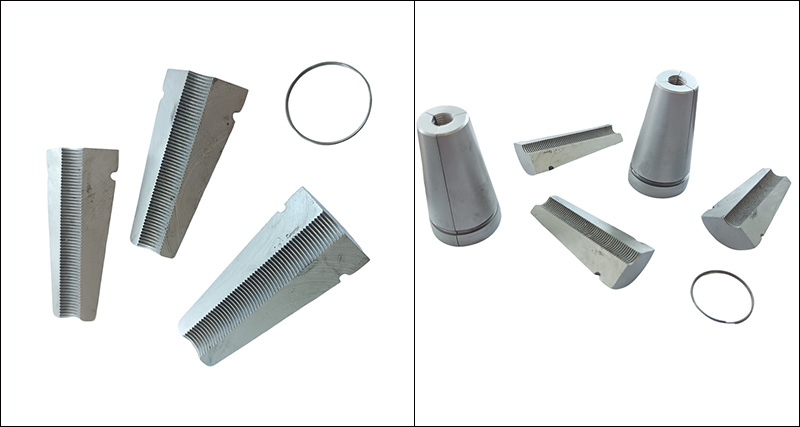

(2) Třídílný

Konstrukční charakteristiky: Tři klínovité upínací desky rovnoměrně rozdělené, s mezerami mezi nimi, vyžadují pro koordinaci pružinovou cívku

Typické aplikace: Kotva na nástroje, opakovaně použitelné

【2】tvar vnitřních zubů

(1) Kruhové zuby

Charakteristika: Kotevní klíny s dodatečným napětím mají několik nezávislých kruhových vyčnívajících zubů s ostrými hroty zubů.

Použitelné ocelové prameny: Standardní ocelový pramen (1×7 struktura)

（2）Spirálový závit

Charakteristika: Průběžný spirálový vnitřní závit

Použitelné ocelové prameny: Vysokopevnostní svazek ocelových drátů nebo speciální předpjatá výztuž

（3）Typ kombinace

Charakteristika: Obvodové zuby + podélné drážky

Použitelné ocelové prameny: Zlepšuje odstraňování třísek a výkon záběru

【3】 tvar vnějšího kužele

（1）Jedna kuželová plocha

Vlastnosti kónického povrchu：Celý povrch má jeden kužel (nejběžnější)

（2）Dvojitý kuželový povrch

Vlastnosti kuželovitého povrchu: V blízkosti velkého konce je přechod pod malým úhlem, což zlepšuje rozložení sil

(3) S vodící částí

Vlastnosti kónického povrchu: Válcová vodicí část se rozprostírá od malého konce, což usnadňuje počáteční vložení
