Vnitřní šestihranná zástrčka BSPT Samec

Při použití Xiaoguo® inventáře BSPT Samec Internal Hex Plug je možné je znovu použít. Před dalším použitím je však nutné pásku přebalit nebo na ně aplikovat tmel, čímž snížíte náklady na opakované nákupy.

Odeslat dotaz

Popis výrobku

Struktura BSPT Male Internal Hex Plug je velmi pevná, takže její použití není složité. Stále však existuje několik bodů, které vyžadují zvláštní pozornost.

【1】Příprava před instalací

（1）Vyberte správnou velikost: Ujistěte se, že rozhraní je závit NPT.

（2）Zkontrolujte závity: Sledujte, zda na závitech vnitřního vnitřního šestihranného šroubu BSPT nejsou nějaké otřepy nebo škrábance, a také se ujistěte, že vnitřní závity rozhraní jsou čisté, bez železných pilin nebo zbytků staré lepicí pásky.

(3) Připravte těsnicí pásku nebo těsnicí tmel: Přestože kuželové závity NPT mají svou vlastní samotěsnící vlastnost, aby nedošlo k úniku oleje nebo úniku vzduchu, důrazně se doporučuje zabalit těsnicí pásku nebo použít tekutý závitový tmel.

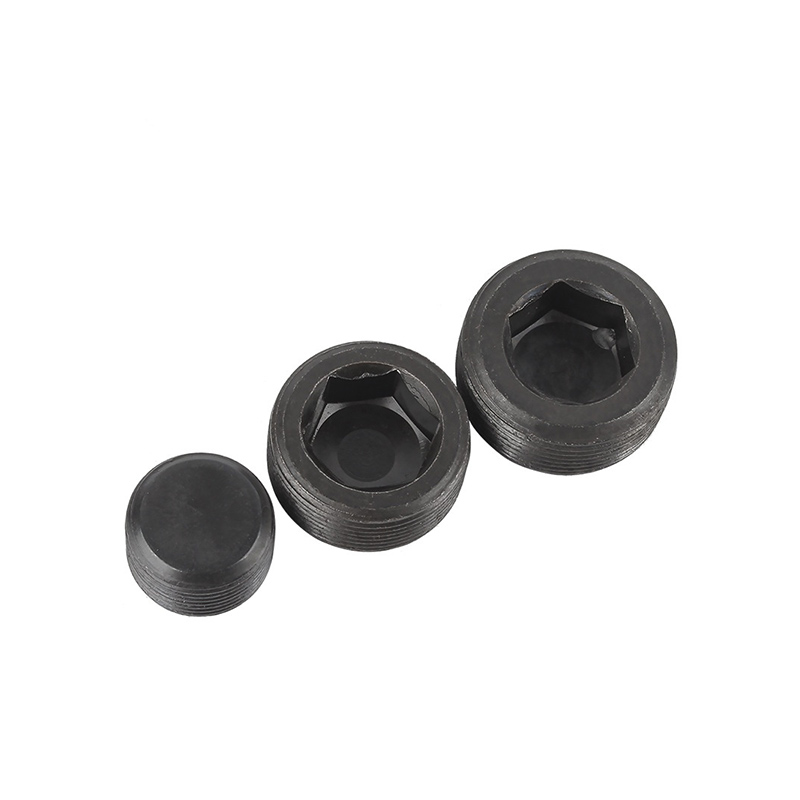

BSPT Male Internal Hex Plug

【2】 Zabalte pásku suroviny

（1）Směr: Omotávejte ve směru hodinových ručiček od závitového konce (konec blízko šestihranné hlavy) směrem k závitovému konci.

（2）Počet otočení: Obecně omotejte 3 až 6krát.

(3) Nezakrývejte první zub: Nechte první 1 až 2 zuby zcela vpředu na závitu nezajištěné. To může zabránit tomu, aby úlomky z lepicí pásky spadly do systému.

【3】 Kroky utahování

（1）Předběžně utáhněte rukou: Nejprve ručně vložte vnitřní šestihrannou zástrčku BSPT Same do otvoru. Jen se ujistěte, že to jde hladce a závity jsou správně zarovnány.

（2）Utáhněte vnitřním šestihranným klíčem: Najděte vnitřní šestihranný klíč vhodné velikosti (strany šestihranu by se měly shodovat), vložte jej do šestihranného otvoru a začněte utahovat.

(3) Kolik otáček? Po ručním úplném utažení pokračujte pomocí klíče k utažení asi o 1,5 až 3 otáčky (přibližně). (NPT je kónický závit. Těsnící kroužek není nutné přitlačovat těsně ke koncové ploše. Stačí je trochu utáhnout, když cítíte zjevný odpor.)

（4）Reference točivého momentu

Specifikace NPT	Točivý moment (N·m)
1/8″	7-10
1/4″	16-22
3/8″	19-43
1/2″	43-54
3/4″	54-65
1″	70-81

【4】Kontrola po instalaci

Po dokončení instalace zatlačte na systém a sledujte, zda kolem vnitřní šestihranné zástrčky BSPT samec nedochází k úniku.

Pokud dojde k mírnému úniku, můžete jej zkusit utáhnout o další 1/4 otáčky.

Pokud stále dochází k netěsnostem, vyjměte díl a zkontrolujte závity a těsnicí pásku. Znovu zabalte pásku a poté ji znovu nainstalujte.

BSPT Male Internal Hex Plug

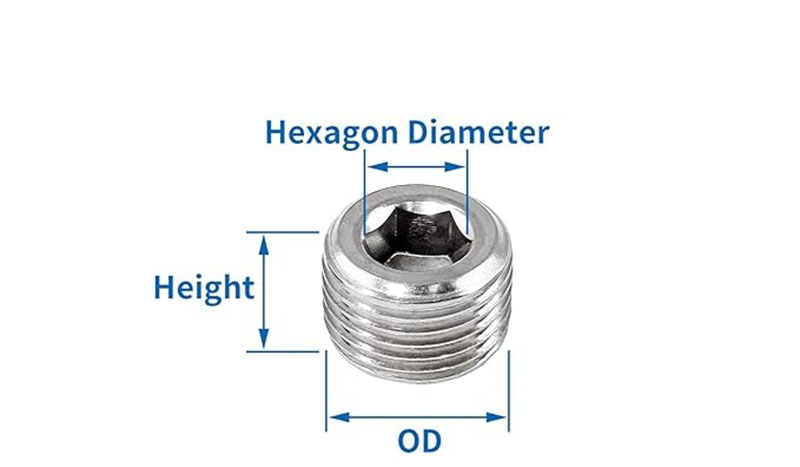

Vlákno	OD (palce)	vnější průměr (mm)	Výška	Průměr šestiúhelníku
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000 mm	0,39"/10 mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31"/8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39"/10 mm
