Vnitřní šestihranná zásuvka s vnitřním šestihranem

Po obdržení vzoru Xiaoguo® zástrčky vnitřního šestihranného závitu s vnitřním šestihranem, pokud máte nějaké dotazy během procesu testování vzorku, nám můžete zanechat zprávu. Budeme vám schopni pomoci a poskytneme také pokyny k produktu.

Odeslat dotaz

Popis výrobku

Konstrukční vlastnosti vnitřního šestihranného závitového nátrubku s vnitřním šestihranem spočívají především v konstrukci hlavy, struktuře závitu a principu těsnění. To umožňuje nejen snadnou instalaci, ale také schopnost účinně utěsnit kapaliny.

（1）Struktura hlavy: Vnitřní šestiúhelníkový a zapuštěný design

①Vnitřní šestihran: Uprostřed hlavy je vnitřní šestihranná drážka, kterou lze nainstalovat a demontovat pomocí standardního šestihranného klíče.

②Provedení zapuštěné hlavy: Po instalaci může být zástrčka zcela ponořena do povrchu zařízení, čímž se zachová hladký celkový vzhled a zabrání se poškození nebo uvolnění exponovaných částí v důsledku náhodných kolizí.

（2）Struktura závitu: Kónický závit

1. Závitový standard: Vnitřní šestihranná zásuvka pro vnitřní šestihrannou zásuvku přijímá mezinárodně uznávaný standard NPT (60° úhel zubu) amerického systému nebo standard BSP/PT (55° úhel zubu) britského systému pro kónické trubkové závity.

2. Kužel závitu: Základním prvkem je kužel závitu 1:16.

3. Přesnost zpracování: Závity vnitřního šestihranného závitového nátrubku Same Pipe Plug byly precizně vyrobeny a také podléhají přísné kontrole tolerance, aby bylo zajištěno dokonalé přizpůsobení rozhraní.

4.Vestavěný těsnicí kroužek: Na spodní straně závitu bude integrován ED těsnicí kroužek. Tato integrovaná konstrukce dále zvyšuje těsnící účinek a je vhodná pro systémy s extrémně

vysoké požadavky na přesnost.

Male Pipe Plug Internal Hex Thread Socket

(3) Princip těsnění

1.Těsnění kov na kov: Když jsou vnitřní a vnější kónické trubky se závity zašroubovány, vnitřní a vnější kónické povrchy podstoupí mírnou deformaci kovu a těsně k sobě přilnou, čímž vytvoří kompletní těsnění kov na kov.

2. Pomocné těsnění: Pro dosažení nejlepšího těsnícího účinku vyžadují závity NPT obvykle před instalací nanesení antiadhezního prostředku nebo navinutí těsnicí pásky (těsnění) na povrch závitu.

3. Odolává vysokému tlaku: Tato robustní těsnící struktura kov na kov se většinou používá v oblastech, kde je vyžadován extrémně vysoký tlak.

Otázky a odpovědi

（1） Poskytujete ke každé objednávce tabulku specifikace točivého momentu?

Ano, zásilka bude obsahovat tabulku doporučených instalačních momentů. Může být také vytištěn na obalu produktu a zaslán v elektronické podobě.

（2）Mohou být tyto vnitřní šestihranné závitové nátrubky s vnitřním šestihranem použity v prostředí s vysokými vibracemi?

Jistě, ale pro instalaci se doporučuje použít závitové zajišťovací lepidlo (např. Loctite 243/262), které zajistí lepší účinek proti povolování v prostředí s vysokými vibracemi.

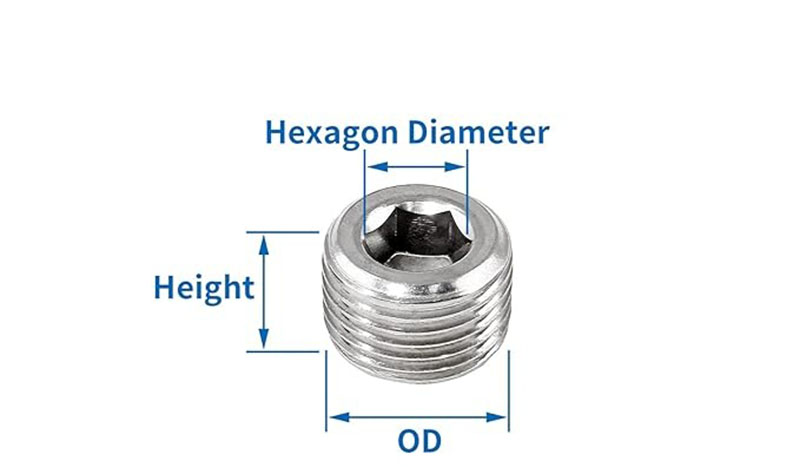

Male Pipe Plug Internal Hex Thread Socket

Vlákno	OD (palce)	vnější průměr (mm)	Výška	Průměr šestiúhelníku
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000 mm	0,39"/10 mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31"/8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39"/10 mm
