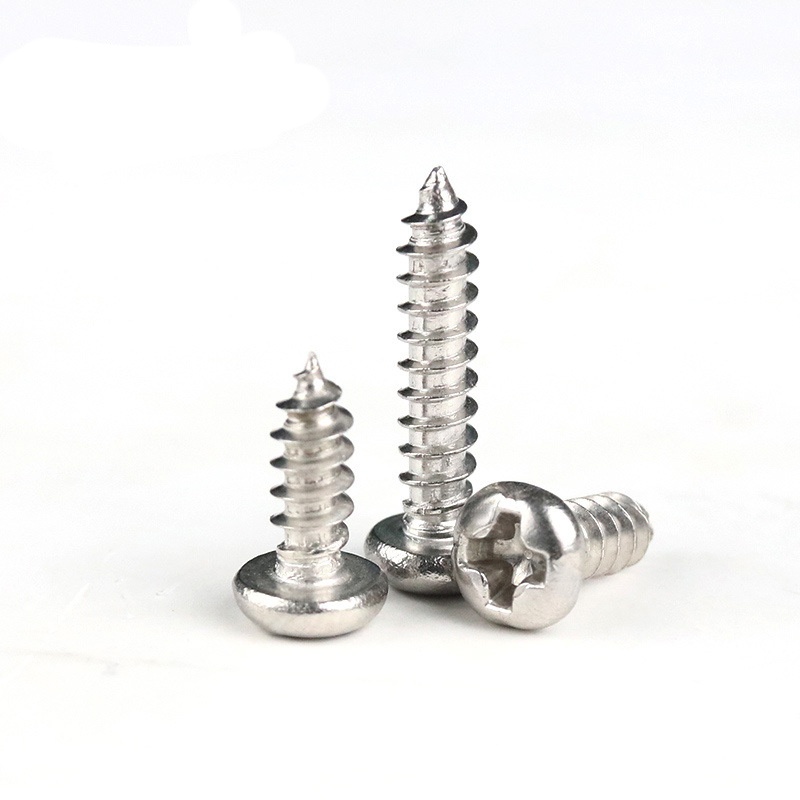

Závitořezné šrouby s křížovou drážkou

Čína Xiaoguo® Závitořezné šrouby s křížovou drážkou a válcovou hlavou se vyznačují praktickým designem, který eliminuje potřebu předvrtávání děr pro zahloubení. Je vybavena širokými závity a kuželovou špičkou a je vhodná pro tenké plechy a plastové výrobky. Plné přizpůsobení je podporováno tak, aby vyhovovalo různým potřebám instalace.

Odeslat dotaz

Popis výrobku

Závitořezné šrouby s křížovou drážkou od dodavateleXiaoguo®integrujte praktickou pánvovou hlavu, protiskluzové příčné drážky a samořezné špičaté ocasy pro efektivní dávkovou montáž. Tyto standardní spojovací prvky se zřejmými výhodami z hlediska účinnosti instalace oproti jiným typům šroubů dodávají s kompletními tabulkami velikostí, profesionálními antikorozními přepravními řešeními, podrobnými často kladenými dotazy o použití a flexibilními službami zakázkové výroby z továrny Xiaoguo®.

Závitořezné šrouby se zápustnou hlavou s křížovou hlavou se mohou zdát jednoduché, ale každý jejich konstrukční detail slouží cílům „rychle, bezpečně a pohodlně“.

1.Hlava

Hlava šroubů má tvar plochého kulatého uzávěru. Po utažení jej lze přímo přitlačit na povrch obrobku, bez nutnosti vrtání kónického otvoru jako u šroubů se zápustnou hlavou.

2. Křížová drážka

Když je šroubovák zasunut do křížové drážky, bude se automaticky pohybovat směrem ke středu a je méně pravděpodobné, že bude nakloněn. Ve srovnání s jednodrážkovým typem je u typu s křížovou drážkou méně pravděpodobné, že způsobí uvolnění šroubováku při otáčení vysokou rychlostí.

3.Nitě a špičaté hroty

Rozteč mezi závity je mnohem větší než u běžných šroubů.

Konec křížových závitořezných šroubů s válcovou hlavou je špičatý a připomíná malý kužel.

Cross Recessed Pan Head Tapping Screws

Srovnání

Ve srovnání s jinými běžnými šrouby má struktura šroubů zjevnější výhody.

položka Závitořezné šrouby s křížovou drážkou a válcovou hlavou Jednodrážkový samořezný šroub s kulatou hlavou Šroubová kotva s hlavou dolů

Rychlost instalace Rychlá Pomalá Pomalá

Zpracování hlavy Lisujte přímo bez nutnosti zahloubení otvorů Lisujte přímo Musí mít otvory pro zahloubení

Použitelné scénáře Tenké desky, plasty, sériová montáž Ruční oprava, korek Vyžaduje předvrtání kovových otvorů

Cross Recessed Pan Head Tapping Screws

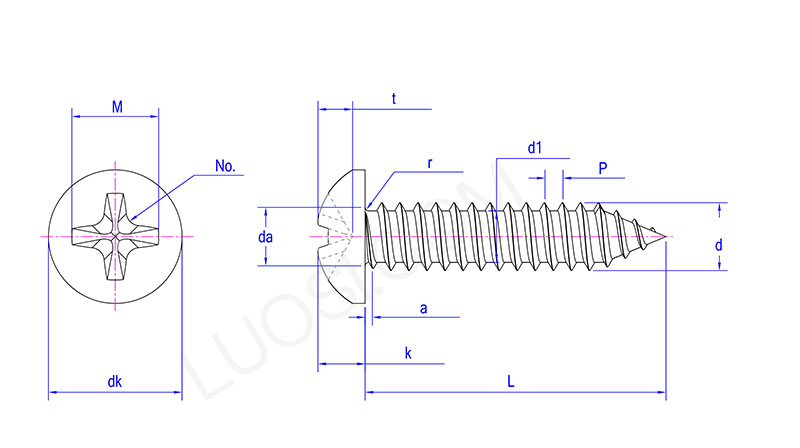

Po	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Žádný.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43

FAQ

1.Zreziví šrouby se zápustnou hlavou s křížovou hlavou během přepravy?

Šrouby vyrobené z uhlíkové oceli mohou během přepravy skutečně zreznout. Přijmeme však opatření k vyřešení tohoto problému: zapečetěný vnitřní obal + vysoušedlo a nerezový papír; Může zajistit vakuové balení

2.Lze Phillips a Pozidriv používat zaměnitelně?

Není univerzální. Produkty různých specifikací a tvarů by měly být zpracovány pomocí odpovídajících nástrojů. Při násilném použití dojde k poškození výrobku.

3. Lze jej znovu použít?

To se nedoporučuje. Při použití samořezných šroubů k instalaci dojde k vytlačení vnitřních závitů na podklad. Po odstranění dojde k poškození původních vláken, což má za následek snížení výkonu.

Cross Recessed Pan Head Tapping Screws

Přizpůsobená služba

Pokud standardní velikosti šroubů s křížovou drážkou a půlkulatou hlavou nemohou plně vyhovět vašim aplikačním požadavkům, nabízíme flexibilní technická řešení přizpůsobení.

1. Projekt na míru

Průměr závitu, délka šroubu, délka závitu, velikost hlavy, typ s křížovou drážkou

2. Volitelné materiály

Uhlíková ocel, nerezová ocel 304/316, mosaz, slitina hliníku

3. Proces přizpůsobení

Poskytněte výkresy nebo vzorky a jasně specifikujte materiály, rozměry a požadavky na výkon.

Technik posoudí provozuschopnost přizpůsobení, připraví přizpůsobené výkresy a vypočítá náklady na přizpůsobené formy, jednotkovou cenu, minimální množství objednávky (MOQ) a dodací lhůtu.

Vyrobte vlastní vzorky a poskytněte zkušební zprávy.

Kvalifikovaný a prošel, nyní může zahájit sériovou výrobu.
