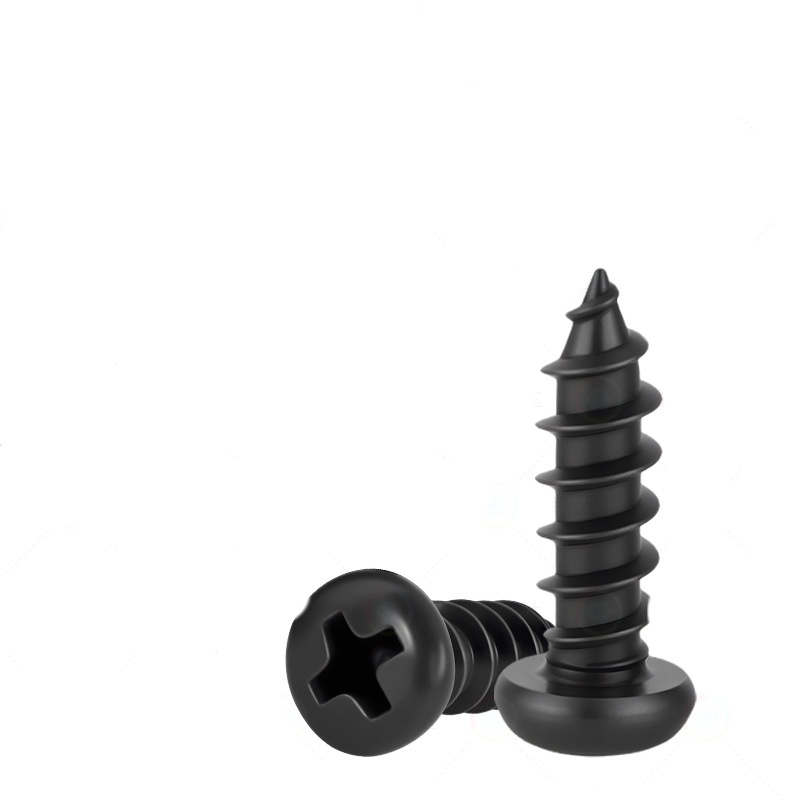

Závitořezný šroub s křížovou drážkou pro pánvovou hlavu

Xiaoguo® Závitořezný šroub s křížovou hlavou Xiaoguo® Čína se široce používá při montáži nábytku, automobilových dílů a elektrických spotřebičů. Konstrukce pohonu usnadňuje instalaci Díky konstrukci závitu a zkosené špičce nevyžaduje žádné předběžné řezání závitů. Dosahuje bezpečného uzamykacího efektu a účinně zabraňuje uvolnění.

Odeslat dotaz

Popis výrobku

Závitořezný šroub s křížovou drážkou od výrobceXiaoguo®je velmi běžný typ šroubu. Jeho hlava je ve tvaru plochého kotouče s drážkou ve tvaru kříže. Tuto drážku lze utáhnout pomocí křížového šroubováku. Jeho nejvýraznějším rysem je, že nevyžaduje předvrtání závitů na obrobku - stačí vyvrtat otvor vhodné velikosti do kovové desky, plastového dílu nebo dřeva a jednoduše jej zašroubovat.

Automaticky „vyřízne“ odpovídající vnitřní závity v otvoru a bezpečně je uchopí. Závitořezné šrouby s křížovou drážkou se široce používají při konstrukci elektrických skříní, automobilových interiérů, montáži nábytku a rychlého připojení hardwarových komponent. Jsou zvláště vhodné pro efektivní instalaci pomocí elektrických šroubováků na hromadných výrobních linkách.

Pan Head Cross Recess Tapping Screw

Princip fungování

Princip činnosti závitořezného šroubu s křížovou drážkou s kuželovou hlavou je založen na plastické deformaci kovu nebo mírném řezání v závislosti na vlastnostech spojovaných materiálů a konstrukci ocasu šroubu.

Prefabrikovaný spodní otvor

Před použitím samořezných šroubů je nutné vyvrtat nebo vyrazit vodicí otvor v připojované součásti. Funkcí spodního otvoru je vedení šroubů a kontrola prostoru pro tok materiálu.

Vytvořte vnitřní závit

Když se závitořezný šroub s křížovou drážkou s pánvovou hlavou otočí a axiálně posune, kuželová špička jako první vstoupí do spodního otvoru, což způsobí mírné rozšíření otvoru otvoru. Protože závit je větší než průměr spodního otvoru, zuby závitu vyvinou radiální tlak na materiál stěny otvoru.

Zamykací fáze

Po úplném zasunutí šroubu je drážka se závitem vytvořená stlačením nebo řezáním v zákrytu se závitem šroubu. Spojovaný materiál podléhá mírnému odskoku v mezích pružnosti, pevně sevře závity šroubu a vytváří obrovský třecí odpor. Tato třecí síla působí na oba současně a zabraňuje samovolnému uvolnění šroubu při vibracích nebo působení vnější síly.

Pan Head Cross Recess Tapping Screw

FAQ

（1）Do jaké tloušťky ocelových plátů lze zašroubovat?

Doporučuje se, aby tloušťka spojovaných ocelových plátů nebyla větší než jmenovitý průměr šroubů. Měkké materiály jako plast a dřevo lze vhodně zahustit.

（2）Proč máte pocit, že při kroucení je velký krouticí moment a dokonce způsobuje zlomení hřebíku?

Možné příčiny a řešení:

Spodní otvor je příliš malý → Měl by být přiměřeně zvětšen

Nadměrný montážní moment → Snižte otáčky

（3）Jaké je vaše minimální množství objednávky (MOQ)?

Standardní specifikace hromadného MOQ šroubu s křížovou drážkou s pánevní hlavou je přibližně 10 000 - 50 000 kusů.

Pan Head Cross Recess Tapping Screw

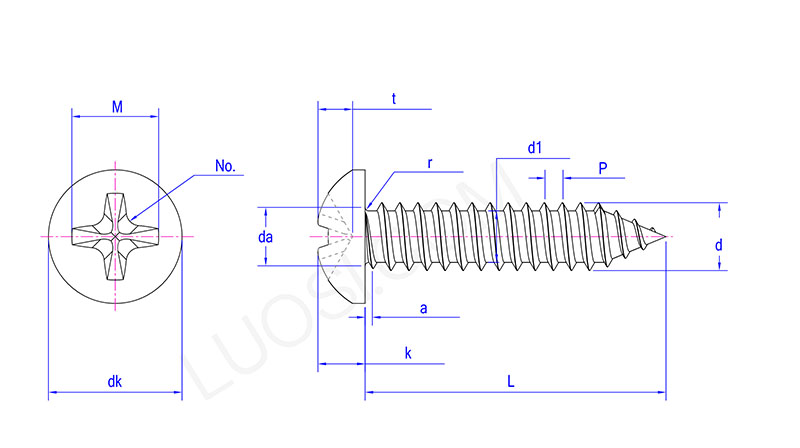

Po	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Žádný.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
