Samořezné šrouby Phillips Pan Head

Tento samořezný šroub s křížovou hlavou od společnosti Xiaoguo® China je samořezný šroub s křížovou drážkou a křížovou hlavou, který vyhovuje normám ISO, DIN, GB a JIS. Konstrukce otočné hlavy zajišťuje rovnoměrné rozložení napětí a zabraňuje poškození materiálu. Může přímo vytvářet vnitřní závity bez předběžného závitování a je široce používán v průmyslových a montážních aplikacích.

Odeslat dotaz

Popis výrobku

Samořezné šrouby s křížovou hlavouzXiaoguo® Čína splňuje mezinárodní normy ISO, DIN, GB a JIS a používá optimalizovanou kruhovou hlavu, křížový pohon a samořeznou konstrukci kuželového hrotu pro kovové, plastové a dřevěné upevnění. Továrna Xiaoguo® dodává datové tabulky v plné velikosti, standardní exportní kartonové obaly a přizpůsobitelné specifikace malých balíčků, aby vyhovovaly různým potřebám velkoobchodního a maloobchodního nákupu.

Název produktu: Samořezné šrouby s křížovou hlavou

Společné normy: ISO 7049, DIN 7981, GB/T 845, JIS B 112

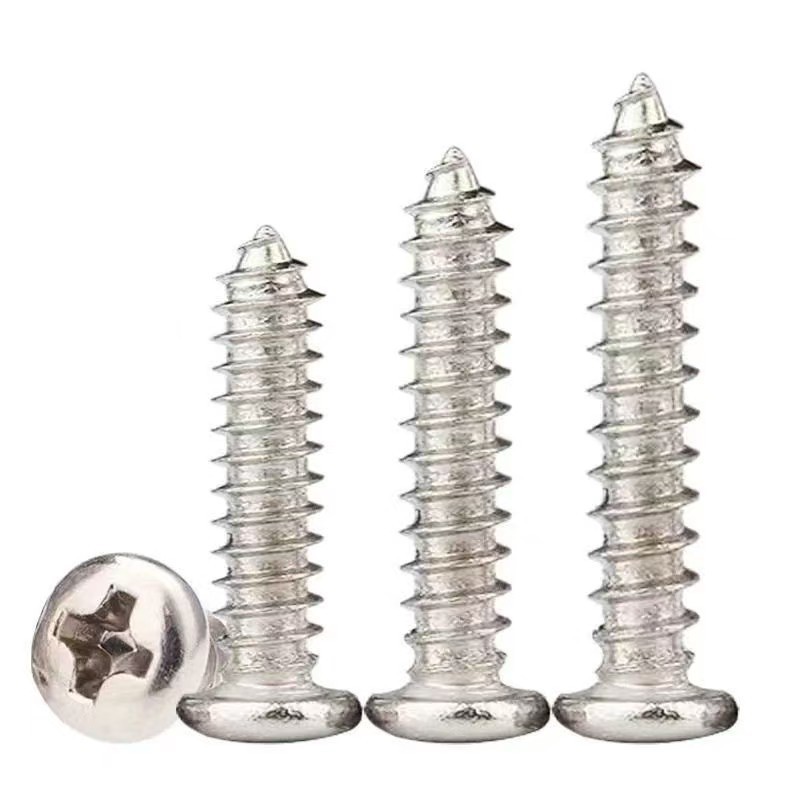

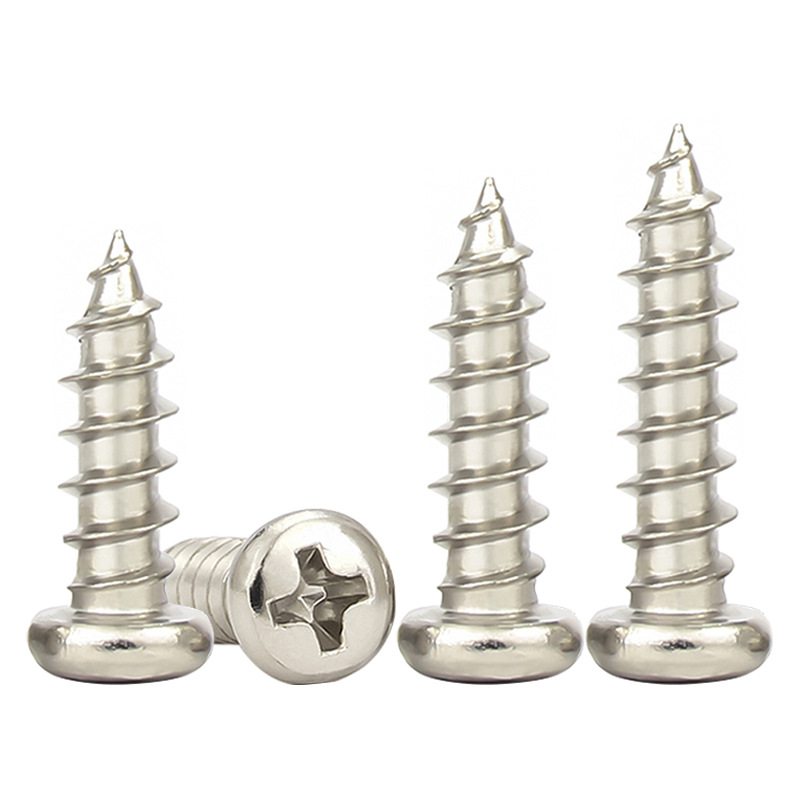

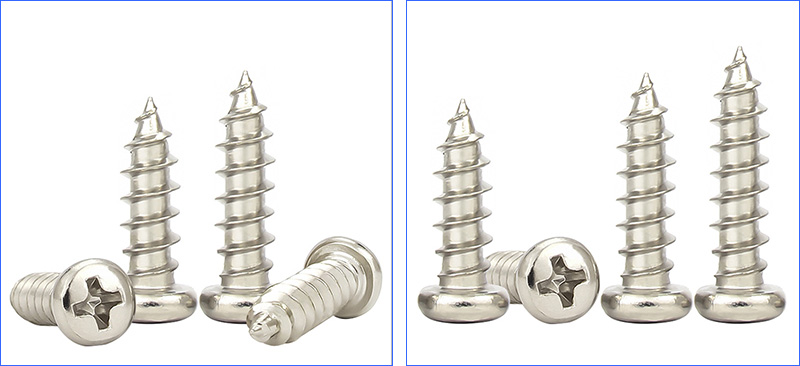

Samořezné šrouby s plochou hlavou Phillips jsou typ závitového spojovacího prvku s plochou kruhovou hlavou a křížovým vybráním na horní straně. Tyčová část má závitový závit. Rozteč je poměrně velká a profil zubu hluboký. Ocasní část je kónická nebo zašpičatělá. Při vkládání prefabrikovaných otvorů nebo tenkých desek vyrobených z kovů, plastů, dřeva atd. se může spolehnout na vlastní závity pro vymáčknutí nebo vyříznutí odpovídajících vnitřních závitů v otvorech, aniž by bylo nutné předem navrtávat nebo používat odpovídající matice. Konstrukce pánevní hlavy poskytuje velkou tlakovou plochu.

Phillips Pan Head Self Tapping Screws

Úvod do struktury

Strukturu těchto samořezných šroubů s křížovou hlavou lze rozdělit do pěti funkčních oblastí: hlava, unášecí drážka, hřídel, závit a patka.

1.Pánová hlava

Hlava má tvar nízkého, válcovitého tvaru, přičemž horní plocha je plochá nebo mírně zakřivená a okraje jsou pravé nebo mírně zkosené.

Hlava pánve poskytuje velkou přítlačnou plochu, která dokáže rovnoměrně rozložit axiální sílu při utahování na povrch fixovaného materiálu, čímž zabraňuje deformaci nebo rozdrcení tenké desky.

2. Křížová drážka / Phillips

Štěrbina má tvar kříže s kuželovitým dnem uprostřed. Dva sloty probíhají navzájem kolmo a otevírají se směrem ven.

Tento křížový design pomáhá špičce šroubováku zarovnat se, když utahujete samořezné šrouby s křížovou hlavou, takže neklouže tak snadno. Oproti plochému slotu snese vyšší utahovací moment a je vhodný pro vysokorychlostní montáž elektrickými šroubováky.

3. Poklepání na závit

Úhel profilu šroubovitého zubu je většinou 60°, ale hrot zubu je relativně ostrý, zatímco základna zubu má hladký obloukový přechod.

4. Kuželový bod

Ocas je kuželovitého tvaru s úhlem kužele přibližně 30° až 45°.

Phillips Pan Head Self Tapping Screws

FAQ

1.Jaké je vaše standardní exportní balení?

Vnitřní sáček je vyroben z PE plastového sáčku a antikorozního papíru. Vnější krabice je dvoustěnná krabice z vlnité lepenky. Každá krabice má čistou hmotnost 25 kg. Je fixován paletovou balicí fólií a balicími pásy.

2. Umíte balení malých rozměrů?

Jasně. Máme plastové pytle 1 kg, 2 kg a 5 kg. Také krabice se 100, 200 nebo 500 kusy.

3.Co když jsou různé velikosti šroubů zabaleny ve stejné krabici? Máme obavy, abychom je nespletli.

Opravdu nedoporučujeme dávat různé velikosti dohromady do jedné krabice. Ale pokud musíte, můžeme je zabalit do plastových krabic s oddělenými přihrádkami nebo dát každou velikost do vlastního malého sáčku. A na každém jasně označíme velikosti.

Phillips Pan Head Self Tapping Screws

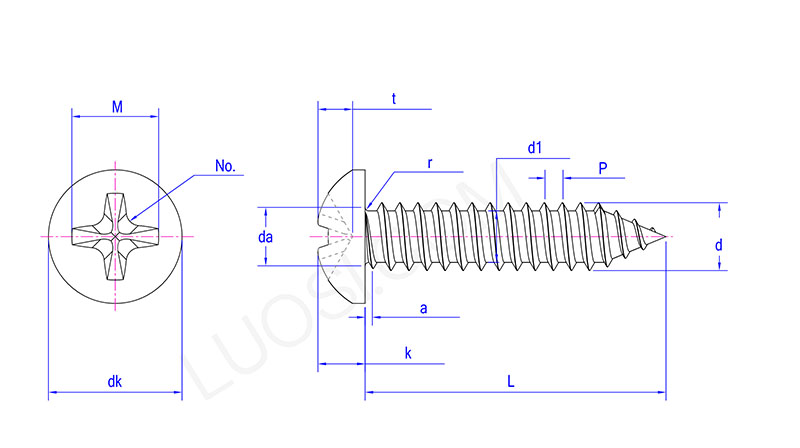

Po	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Žádný.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
